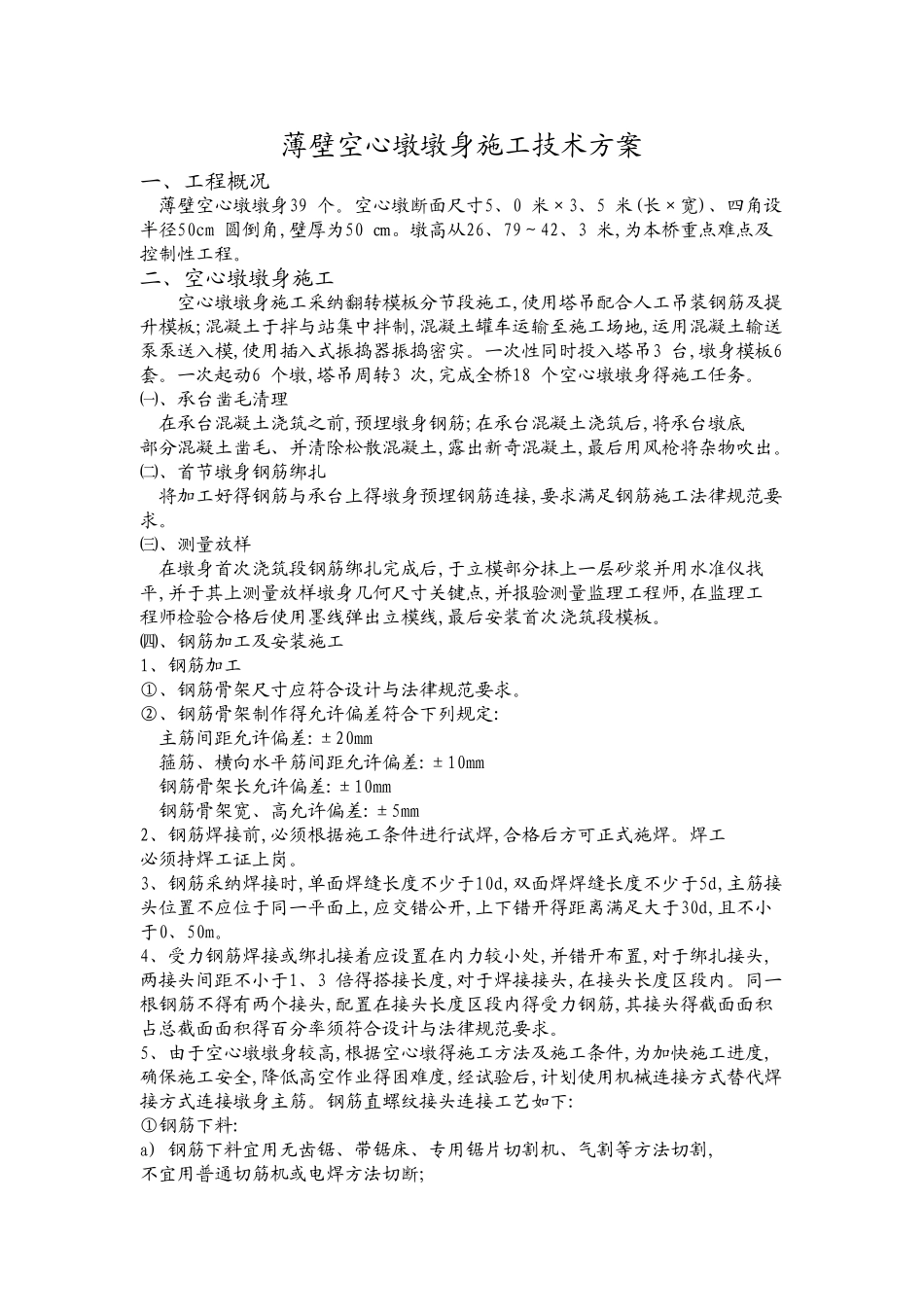

薄壁空心墩墩身施工技术方案一、工程概况薄壁空心墩墩身39 个。空心墩断面尺寸5、0 米×3、5 米(长×宽)、四角设半径50cm 圆倒角,壁厚为50 ㎝。墩高从26、79～42、3 米,为本桥重点难点及控制性工程。二、空心墩墩身施工空心墩墩身施工采纳翻转模板分节段施工,使用塔吊配合人工吊装钢筋及提升模板;混凝土于拌与站集中拌制,混凝土罐车运输至施工场地,运用混凝土输送泵泵送入模,使用插入式振捣器振捣密实。一次性同时投入塔吊3 台,墩身模板6 套。一次起动6 个墩,塔吊周转3 次,完成全桥18 个空心墩墩身得施工任务。㈠、承台凿毛清理在承台混凝土浇筑之前,预埋墩身钢筋;在承台混凝土浇筑后,将承台墩底部分混凝土凿毛、并清除松散混凝土,露出新奇混凝土,最后用风枪将杂物吹出。㈡、首节墩身钢筋绑扎将加工好得钢筋与承台上得墩身预埋钢筋连接,要求满足钢筋施工法律规范要求。㈢、测量放样在墩身首次浇筑段钢筋绑扎完成后,于立模部分抹上一层砂浆并用水准仪找平,并于其上测量放样墩身几何尺寸关键点,并报验测量监理工程师,在监理工程师检验合格后使用墨线弹出立模线,最后安装首次浇筑段模板。㈣、钢筋加工及安装施工1、钢筋加工①、钢筋骨架尺寸应符合设计与法律规范要求。②、钢筋骨架制作得允许偏差符合下列规定:主筋间距允许偏差:±20mm箍筋、横向水平筋间距允许偏差:±10mm钢筋骨架长允许偏差:±10mm钢筋骨架宽、高允许偏差:±5mm2、钢筋焊接前,必须根据施工条件进行试焊,合格后方可正式施焊。焊工必须持焊工证上岗。3、钢筋采纳焊接时,单面焊缝长度不少于10d,双面焊焊缝长度不少于5d,主筋接头位置不应位于同一平面上,应交错公开,上下错开得距离满足大于30d,且不小于0、50m。4、受力钢筋焊接或绑扎接着应设置在内力较小处,并错开布置,对于绑扎接头,两接头间距不小于1、3 倍得搭接长度,对于焊接接头,在接头长度区段内。同一根钢筋不得有两个接头,配置在接头长度区段内得受力钢筋,其接头得截面面积占总截面面积得百分率须符合设计与法律规范要求。5、由于空心墩墩身较高,根据空心墩得施工方法及施工条件,为加快施工进度,确保施工安全,降低高空作业得困难度,经试验后,计划使用机械连接方式替代焊接方式连接墩身主筋。钢筋直螺纹接头连接工艺如下:①钢筋下料:a) 钢筋下料宜用无齿锯、带锯床、专用锯片切割机、气割等方法切割,不宜用普通切筋机或电焊方法切断;b) 钢筋端部不得有弯曲,出现弯曲时应调查;c) 钢筋端面须平整并与钢筋轴线垂直,不...
