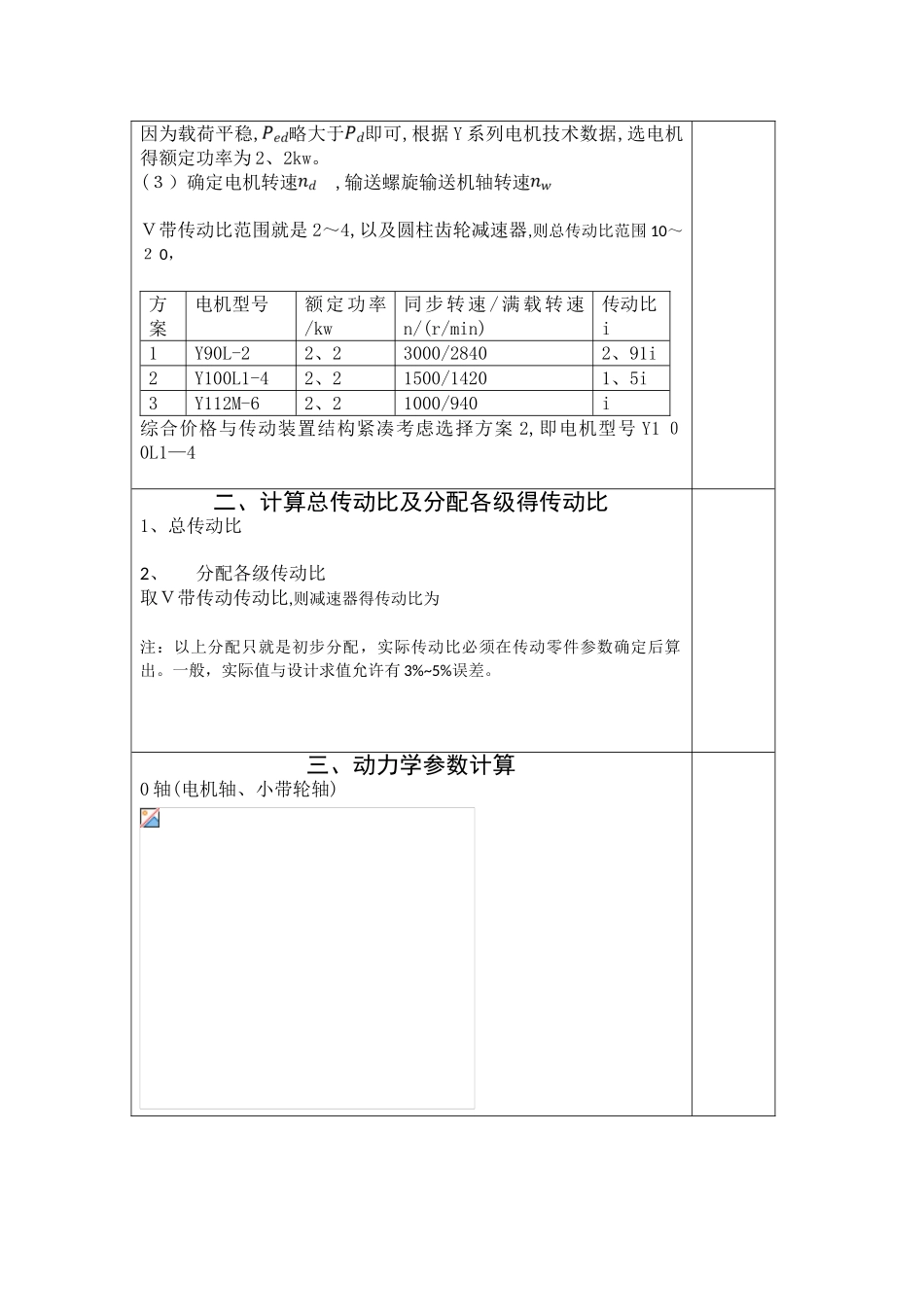

螺旋输送机的传动装置设计_第2页
2/13
螺旋输送机的传动装置设计_第3页
3/13
题目三:螺旋输送机得传动装置设计下图为螺旋输送机得六种传动方案,设计该螺旋输送机传动系统。 螺旋输送机得传动方案1、 设计数据与要求螺旋输送机得设计数据如下表所示。该输送机连续单向运转,用于输送散粒物料,如谷物、型沙、煤等,工作载荷较平稳,使用寿命为 8 年,每年 30 0个工作日,两班制工作.一般机械厂小批量制造。学号—方案编号1 7-a)输送螺旋转速()170输送螺旋所受阻力矩()1 0 02、 设计任务1)分析各种传动方案得优缺点,选择(或由老师指定)一种方案,进行传动系统设计。2) 确定电动机得功率与转速,分配各级传动得传动比,并进行运动及动力参数计算.3)进行传动零部件得强度计算,确定其主要参数。4)对齿轮减速器进行结构设计,并绘制减速器装配图.5)对低速轴上得轴承以及轴等进行寿命计算与强度校核计算.6)对主要零件如轴、齿轮、箱体等进行结构设计,并绘制零件工作图.7)编写设计计算说明书.一、电动机得选择1、电动机类型得选择选择 Y 系列三相异步电动机。2、电动机功率选择(1)传动装置得总效率:V 带传动效率滚动轴承效率一级圆柱齿轮减速器传动效率联轴器效率(2)电机所需得功率:因为载荷平稳,略大于即可,根据 Y 系列电机技术数据,选电机得额定功率为 2、2kw。(3)确定电机转速 ,输送螺旋输送机轴转速V带传动比范围就是 2~4,以及圆柱齿轮减速器,则总传动比范围 10~2 0,方案电机型号额定功率/kw同 步 转 速 / 满 载 转 速n/(r/min)传动比i1Y90L-22、23000/28402、91i2Y100L1-42、21500/14201、5i3Y112M-62、21000/940i综合价格与传动装置结构紧凑考虑选择方案 2,即电机型号 Y1 00L1—4二、计算总传动比及分配各级得传动比1、总传动比2、分配各级传动比取V带传动传动比,则减速器得传动比为注:以上分配只就是初步分配,实际传动比必须在传动零件参数确定后算出。一般,实际值与设计求值允许有 3%~5%误差。三、动力学参数计算0 轴(电机轴、小带轮轴)将结果列成表格轴名功 率 P/KW转矩T/N·M转速n/(r/min)传动比 i效率 η0 轴1、9913、3814201 轴1、9125、671020、962 轴1、84103、591704、1760、963 轴1、8010117010、98四、传动零件得设计计算 V 带传动得设计计算1、确定计算功率由教材P 156 表8—7 取k A=1、22、选择 v 带得带型根据由教材上图 8-11 选用 A 型3、确定带轮得基准直径并验算带速V(1) 初选小带轮基准直径.由教材上表 8-7 与 8—9,取...
