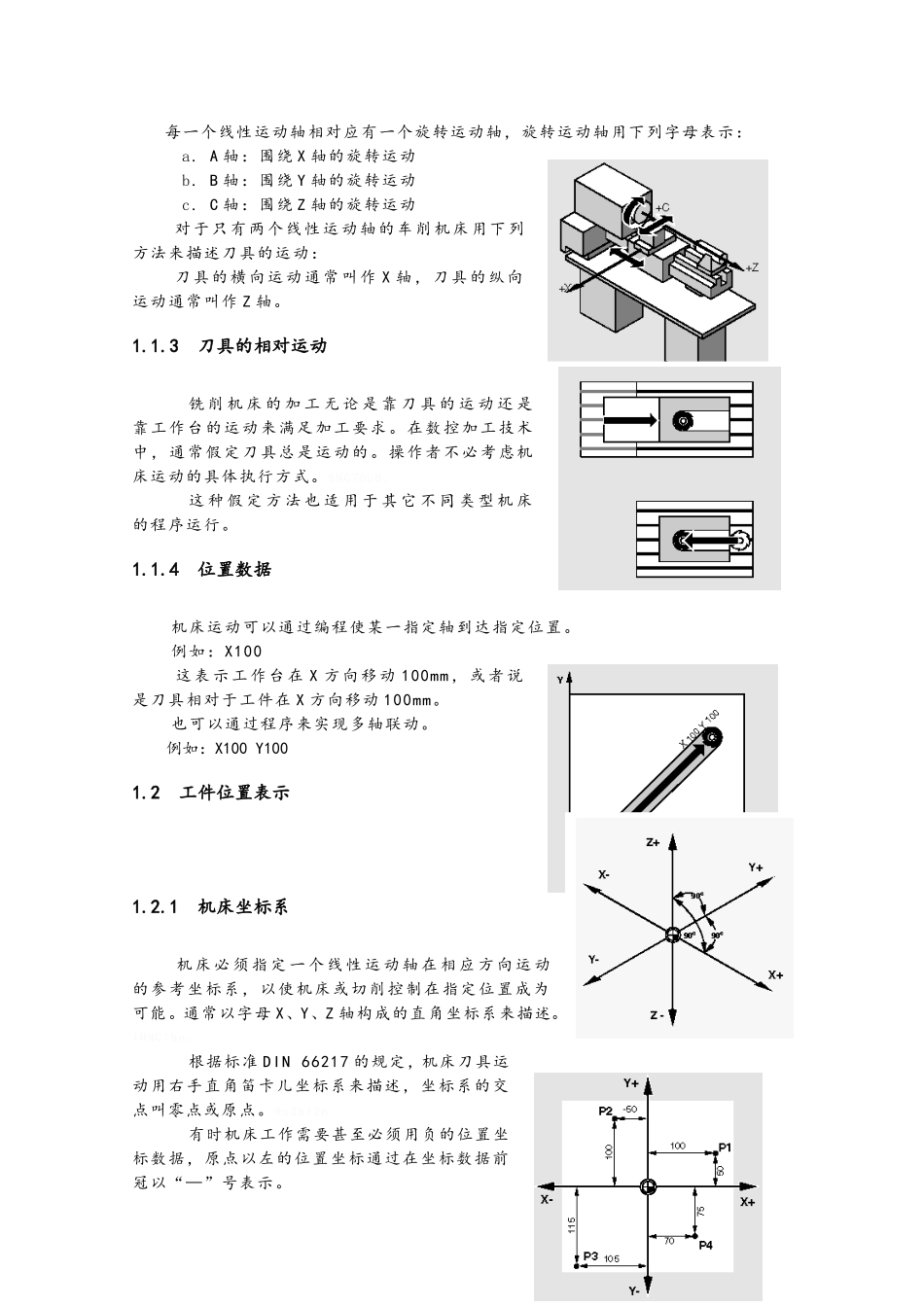

第一章 基本知识1.1 机床运动方式1.1.1 轴的运动方式 对于一般的铣削和钻削机床，轴的线性运动具有下列方式：a. 工作台的左/右运动b. 工作台的上/下运动c. 切削头的前/后运动卧式铣削机床轴的线性运动与之非常相似，这些类型的机床常常配置附加的旋转工作台。对于 5 轴机床，切削头也可以作旋转运动。对于车床，刀具通常在两个方向的直线移动就能满足要求。1.1.2 直线运动轴的命名一般用字母 X、Y、Z 来命名各个线性运动轴的运动方向。a. X 轴：工作台的左/右运动b. Y 轴：工作台的前/后运动c. Z 轴：工作台的上/下运动每一个线性运动轴相对应有一个旋转运动轴，旋转运动轴用下列字母表示：a. A 轴：围绕 X 轴的旋转运动b. B 轴：围绕 Y 轴的旋转运动c. C 轴：围绕 Z 轴的旋转运动 对于只有两个线性运动轴的车削机床用下列方法来描述刀具的运动： 刀具的横向运动通常叫作 X 轴，刀具的纵向运动通常叫作 Z 轴。1.1.3 刀具的相对运动铣 削 机 床 的 加 工 无 论 是 靠 刀 具 的 运 动 还 是靠工作台的运动来满足加工要求。在数控加工技术中，通常假定刀具总是运动的。操作者不必考虑机床运动的具体执行方式。SNC70u0。这 种 假 定 方 法 也 适 用 于 其 它 不 同 类 型 机 床的程序运行。1.1.4 位置数据 机床运动可以通过编程使某一指定轴到达指定位置。 例如：X100 这表示工作台在 X 方向移动 100mm ，或者说是刀具相对于工件在 X 方向移动 100mm。 也可以通过程序来实现多轴联动。例如：X100 Y1001.2 工件位置表示1.2.1 机床坐标系 机 床 必 须 指 定 一 个 线 性 运 动 轴 在 相 应 方 向 运 动的参考坐标系，以使机床或切削控制在指定位置成为可能。通常以字母 X、Y、Z 轴构成的直角坐标系来描述。lHNC1bn。根据标准 DIN 66217 的规定，机床刀具运动用右手直角笛卡儿坐标系来描述，坐标系的交点叫零点或原点。9oSbf2n。有时机床工作需要甚至必须用负的位置坐标数据，原点以左的位置坐标通过在坐标数据前冠以“—”号表示。1.2.2 位置定义为了定义一个位置，假定沿着坐标轴遵循一定的规则。那幺现在就可以用指定的 坐 标 方 向 （ X 、 Y 、 Z 向 ） 及 三 个 资 料 描 述 坐 标 系 上 的 每 一 点 。 原 点 坐 标 为X0 、Y0、Z0。jrgfOjy。例如：为了达到简化的目的，我们在这个例子中只用...
