课程设计-基于单片机的电子日历设计

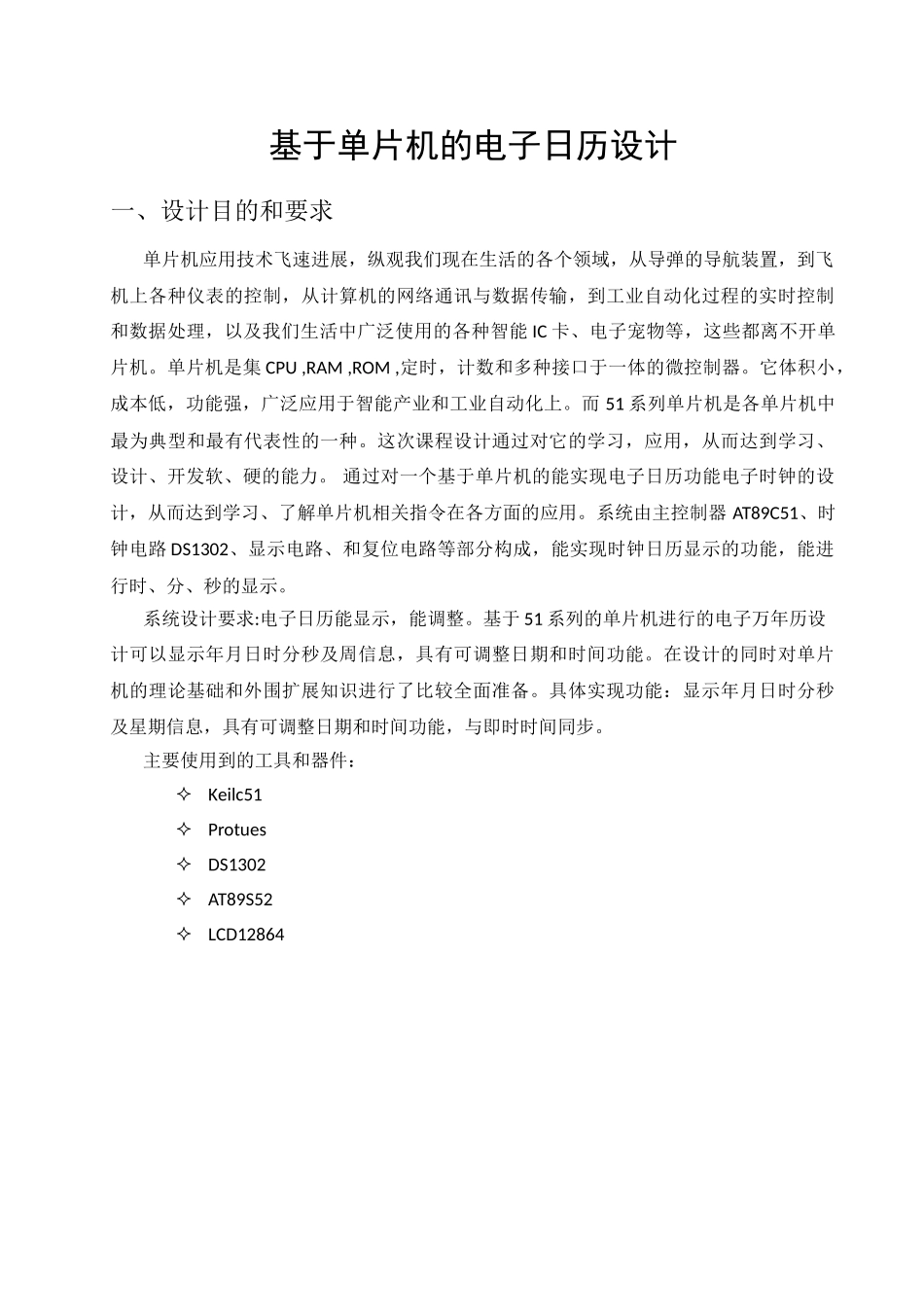

基于单片机的电子日历设计一、设计目的和要求单片机应用技术飞速进展，纵观我们现在生活的各个领域，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及我们生活中广泛使用的各种智能 IC 卡、电子宠物等，这些都离不开单片机。单片机是集 CPU ,RAM ,ROM ,定时，计数和多种接口于一体的微控制器。它体积小，成本低，功能强，广泛应用于智能产业和工业自动化上。而 51 系列单片机是各单片机中最为典型和最有代表性的一种。这次课程设计通过对它的学习，应用，从而达到学习、设计、开发软、硬的能力。 通过对一个基于单片机的能实现电子日历功能电子时钟的设计，从而达到学习、了解单片机相关指令在各方面的应用。系统由主控制器 AT89C51、时钟电路 DS1302、显示电路、和复位电路等部分构成，能实现时钟日历显示的功能，能进行时、分、秒的显示。系统设计要求:电子日历能显示，能调整。基于 51 系列的单片机进行的电子万年历设计可以显示年月日时分秒及周信息，具有可调整日期和时间功能。在设计的同时对单片机的理论基础和外围扩展知识进行了比较全面准备。具体实现功能：显示年月日时分秒及星期信息，具有可调整日期和时间功能，与即时时间同步。主要使用到的工具和器件：Keilc51ProtuesDS1302AT89S52LCD12864二、方案设计每一系统都有几个核心的模块。它对整个系统的性能有非常大的影响。比如系统的主控。2.1 主控芯片选择方案论证方案一：选择 51 系列的单片机；AT89S52 是一种低功耗、高性能 CMOS8 位微控制器，具有 8K 在系统可编程 Flash 存储器。使用 Atmel 公司高密度非易失性存储器技术制造，与工业 80C51 产品指令和引脚完全兼容。片上 Flash 允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的 8 位 CPU 和在系统可编程 Flash，使得 AT89S52 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。 AT89S52 具有以下标准功能： 8k 字节 Flash，256 字节 RAM， 32 位 I/O 口线，看门狗定时器，2 个数据指针，三个 16 位 定时器/计数器，一个 6 向量 2 级中断结构，全双工串行口， 片内晶振及时钟电路。另外，AT89S52 可降至 0Hz 静态逻辑操作，支持 2 种软件可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器/计数器、串口、中断继续工 作。掉电保护方式...
