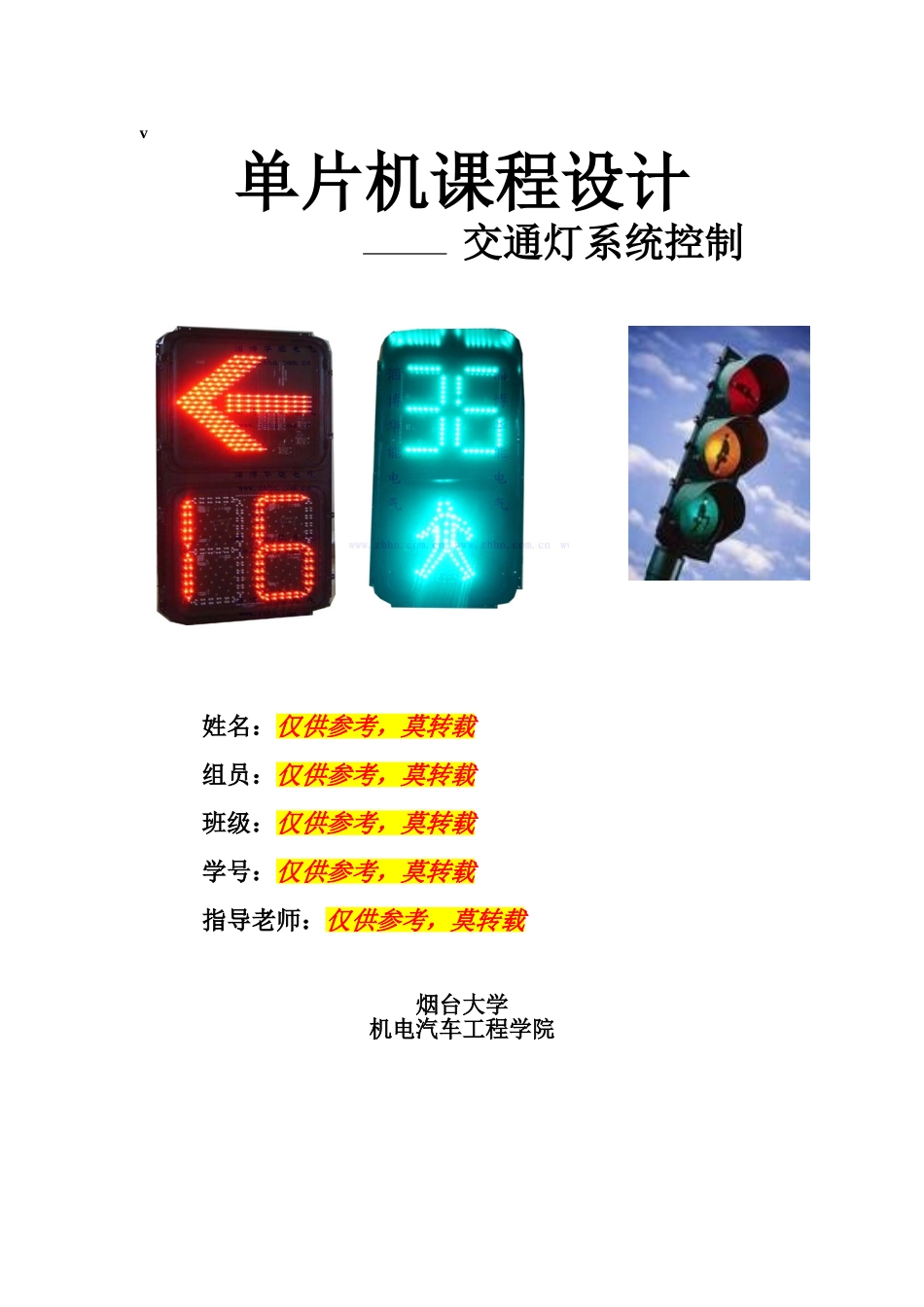

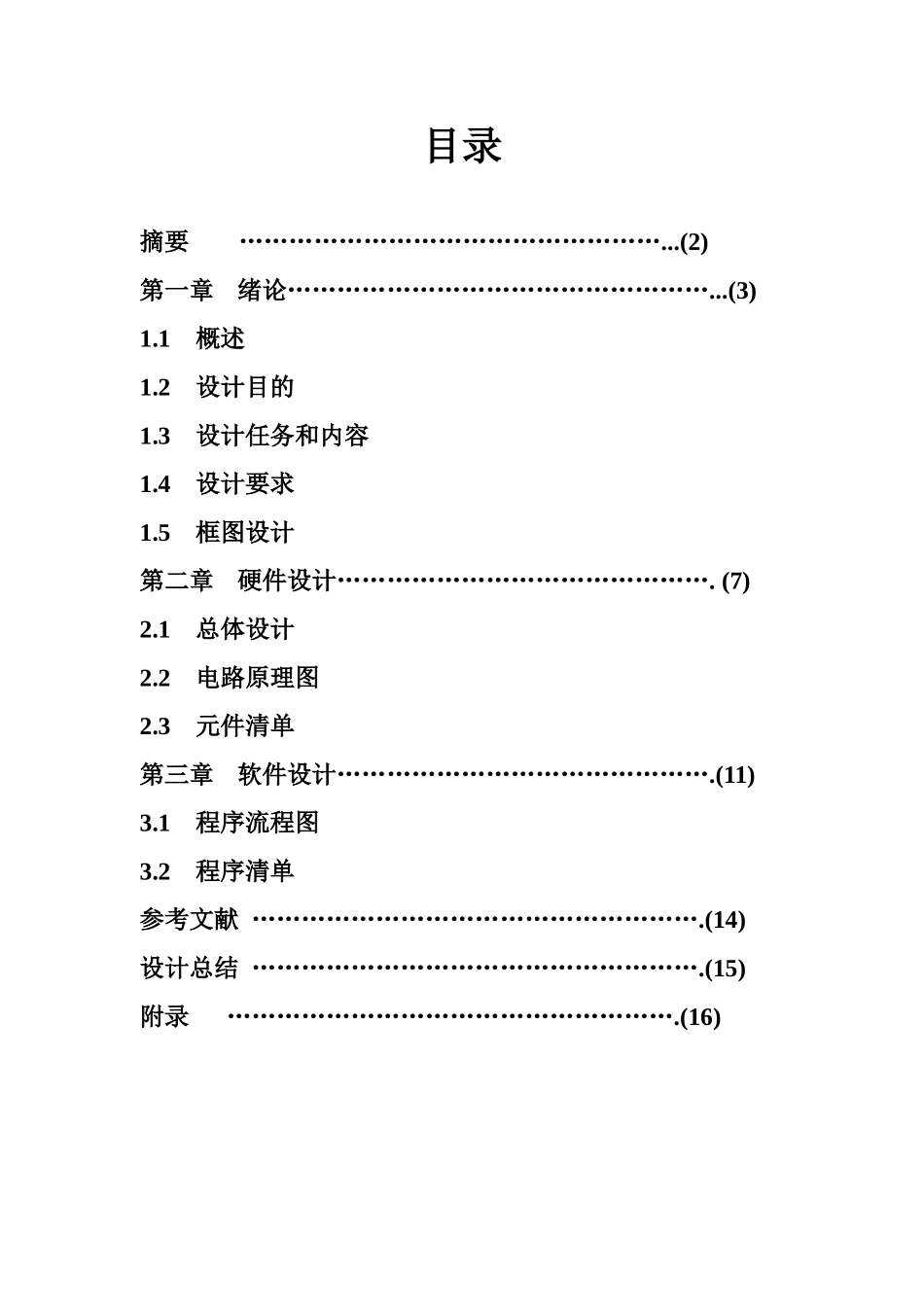

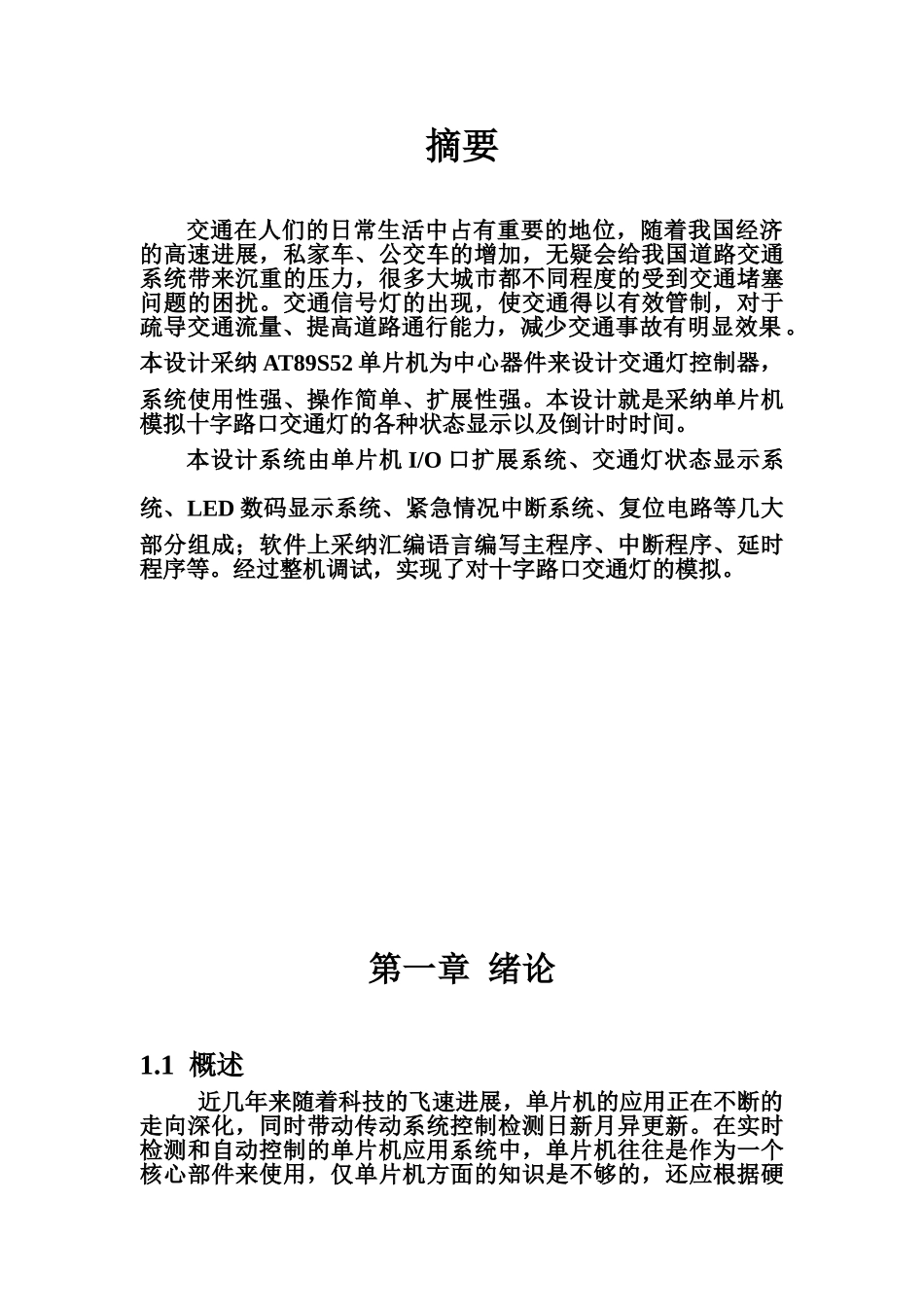

v单片机课程设计交通灯系统控制 姓名：仅供参考，莫转载组员：仅供参考，莫转载班级：仅供参考，莫转载学号：仅供参考，莫转载指导老师：仅供参考，莫转载烟台大学机电汽车工程学院目录摘要 ……………………………………………...(2)第一章绪论……………………………………………...(3)1.1概述1.2设计目的1.3设计任务和内容1.4设计要求1.5框图设计第二章硬件设计………………………………………. (7)2.1总体设计2.2电路原理图2.3元件清单第三章软件设计……………………………………….(11)3.1程序流程图3.2程序清单参考文献 ……………………………………………….(14)设计总结 ……………………………………………….(15)附录 ……………………………………………….(16)摘要交通在人们的日常生活中占有重要的地位，随着我国经济的高速进展，私家车、公交车的增加，无疑会给我国道路交通系统带来沉重的压力，很多大城市都不同程度的受到交通堵塞问题的困扰。交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。本设计采纳 AT89S52 单片机为中心器件来设计交通灯控制器，系统使用性强、操作简单、扩展性强。本设计就是采纳单片机模拟十字路口交通灯的各种状态显示以及倒计时时间。本设计系统由单片机 I/O 口扩展系统、交通灯状态显示系统、LED 数码显示系统、紧急情况中断系统、复位电路等几大部分组成；软件上采纳汇编语言编写主程序、中断程序、延时程序等。经过整机调试，实现了对十字路口交通灯的模拟。第一章 绪论1.1 概述近几年来随着科技的飞速进展，单片机的应用正在不断的走向深化，同时带动传动系统控制检测日新月异更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还应根据硬件结构，以及针对对具体应用对象特点的软件结合，加以完善。交通信灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。1.2 设计目的（1）加强对单片机和汇编语言的认识，充分掌握和理解设计的工作原理、设计各部分的工作原理、设计过程、选择芯片器件、模块化编程等多项知识。（2）用单片机模拟实现具体应用，使个人设计能够真正使用。（3）把理论知识与实践相结合，充分发挥个人能力，在实践中锻炼。（4）提高利用已学过的知识分析和解决问题的能力。（5）提高实践动手能力。1....
