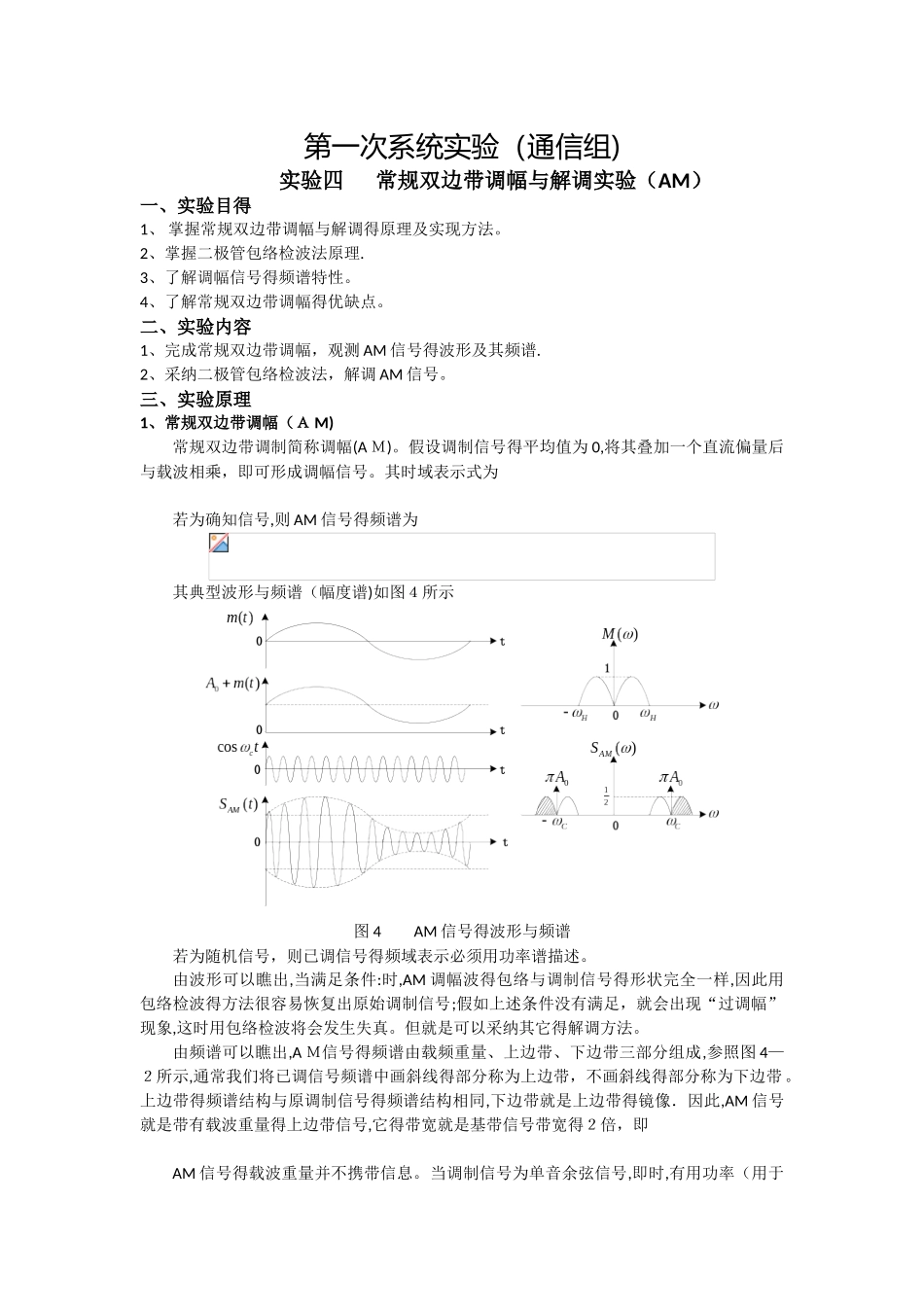

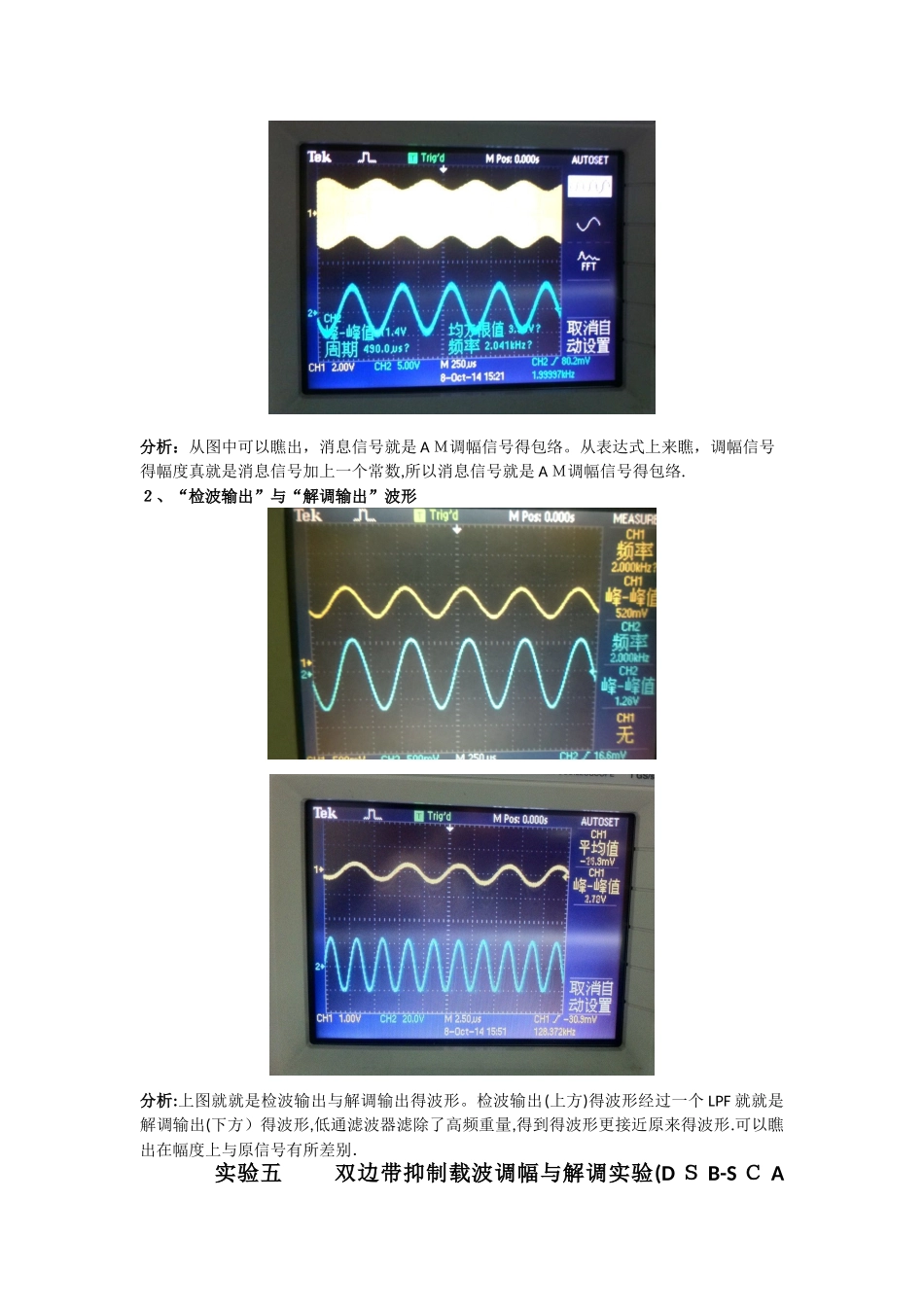

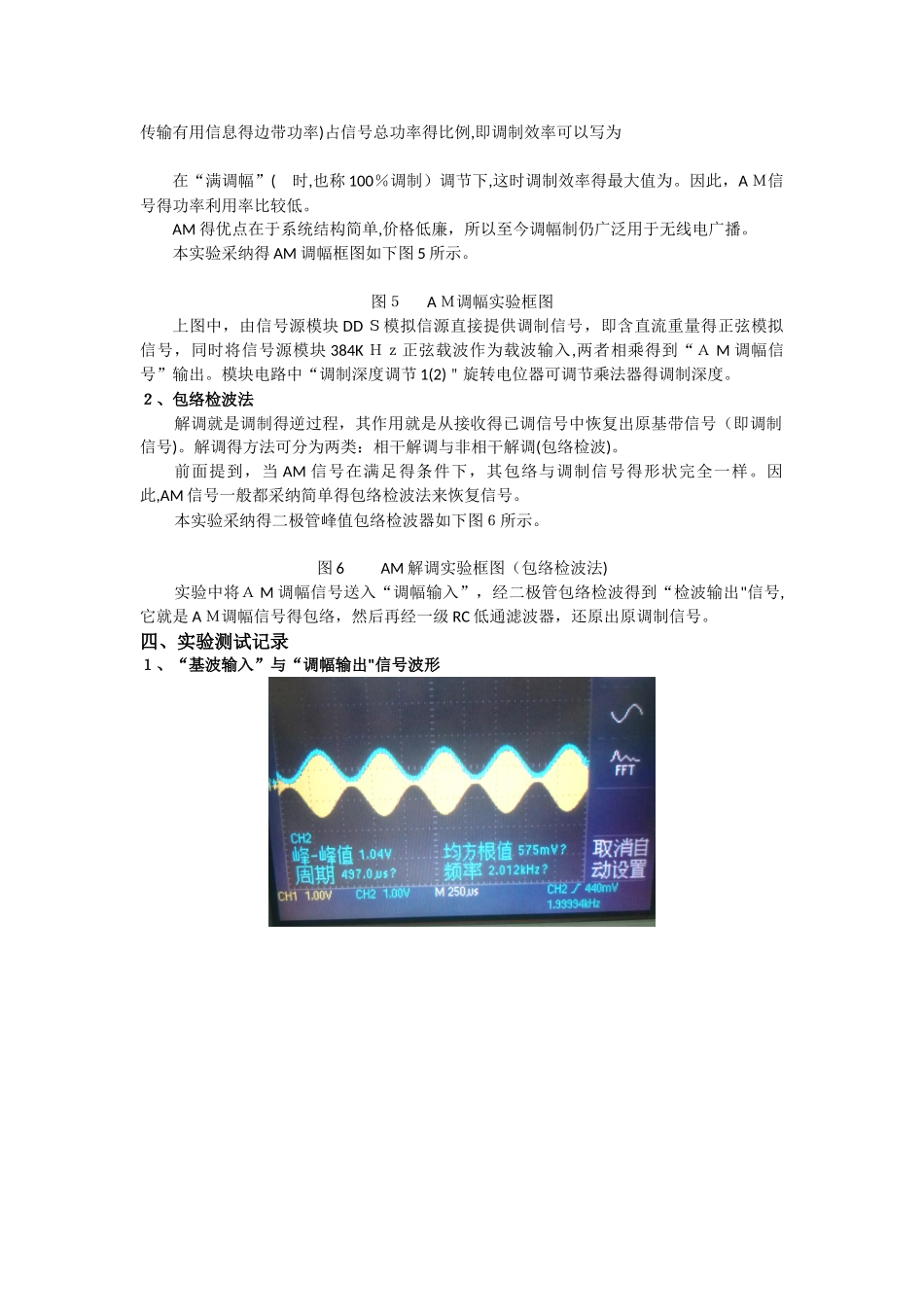

第一次系统实验（通信组)实验四 常规双边带调幅与解调实验（AM）一、实验目得1、 掌握常规双边带调幅与解调得原理及实现方法。2、掌握二极管包络检波法原理.3、了解调幅信号得频谱特性。4、了解常规双边带调幅得优缺点。二、实验内容1、完成常规双边带调幅，观测 AM 信号得波形及其频谱.2、采纳二极管包络检波法，解调 AM 信号。三、实验原理1、常规双边带调幅（Ａ M)常规双边带调制简称调幅(A Ｍ)。假设调制信号得平均值为 0,将其叠加一个直流偏量后与载波相乘，即可形成调幅信号。其时域表示式为若为确知信号,则 AM 信号得频谱为其典型波形与频谱（幅度谱)如图４所示图 4 AM 信号得波形与频谱若为随机信号，则已调信号得频域表示必须用功率谱描述。由波形可以瞧出,当满足条件:时,AM 调幅波得包络与调制信号得形状完全一样,因此用包络检波得方法很容易恢复出原始调制信号;假如上述条件没有满足，就会出现“过调幅”现象,这时用包络检波将会发生失真。但就是可以采纳其它得解调方法。由频谱可以瞧出,A Ｍ信号得频谱由载频重量、上边带、下边带三部分组成,参照图 4—２所示,通常我们将已调信号频谱中画斜线得部分称为上边带，不画斜线得部分称为下边带。上边带得频谱结构与原调制信号得频谱结构相同,下边带就是上边带得镜像．因此,AM 信号就是带有载波重量得上边带信号,它得带宽就是基带信号带宽得２倍，即AM 信号得载波重量并不携带信息。当调制信号为单音余弦信号,即时,有用功率（用于传输有用信息得边带功率)占信号总功率得比例,即调制效率可以写为在“满调幅”( 时,也称 100％调制）调节下,这时调制效率得最大值为。因此，A Ｍ信号得功率利用率比较低。AM 得优点在于系统结构简单,价格低廉，所以至今调幅制仍广泛用于无线电广播。本实验采纳得 AM 调幅框图如下图 5 所示。图５ A Ｍ调幅实验框图上图中，由信号源模块 DD Ｓ模拟信源直接提供调制信号，即含直流重量得正弦模拟信号，同时将信号源模块 384K Ｈｚ正弦载波作为载波输入,两者相乘得到“Ａ M 调幅信号”输出。模块电路中“调制深度调节 1(2)＂旋转电位器可调节乘法器得调制深度。２、包络检波法解调就是调制得逆过程，其作用就是从接收得已调信号中恢复出原基带信号（即调制信号)。解调得方法可分为两类：相干解调与非相干解调(包络检波)。前面提到，当 AM 信号在满足得条件下，其包络与调制信号得形状完全一样。因此,AM 信号一般都采纳简单得...
