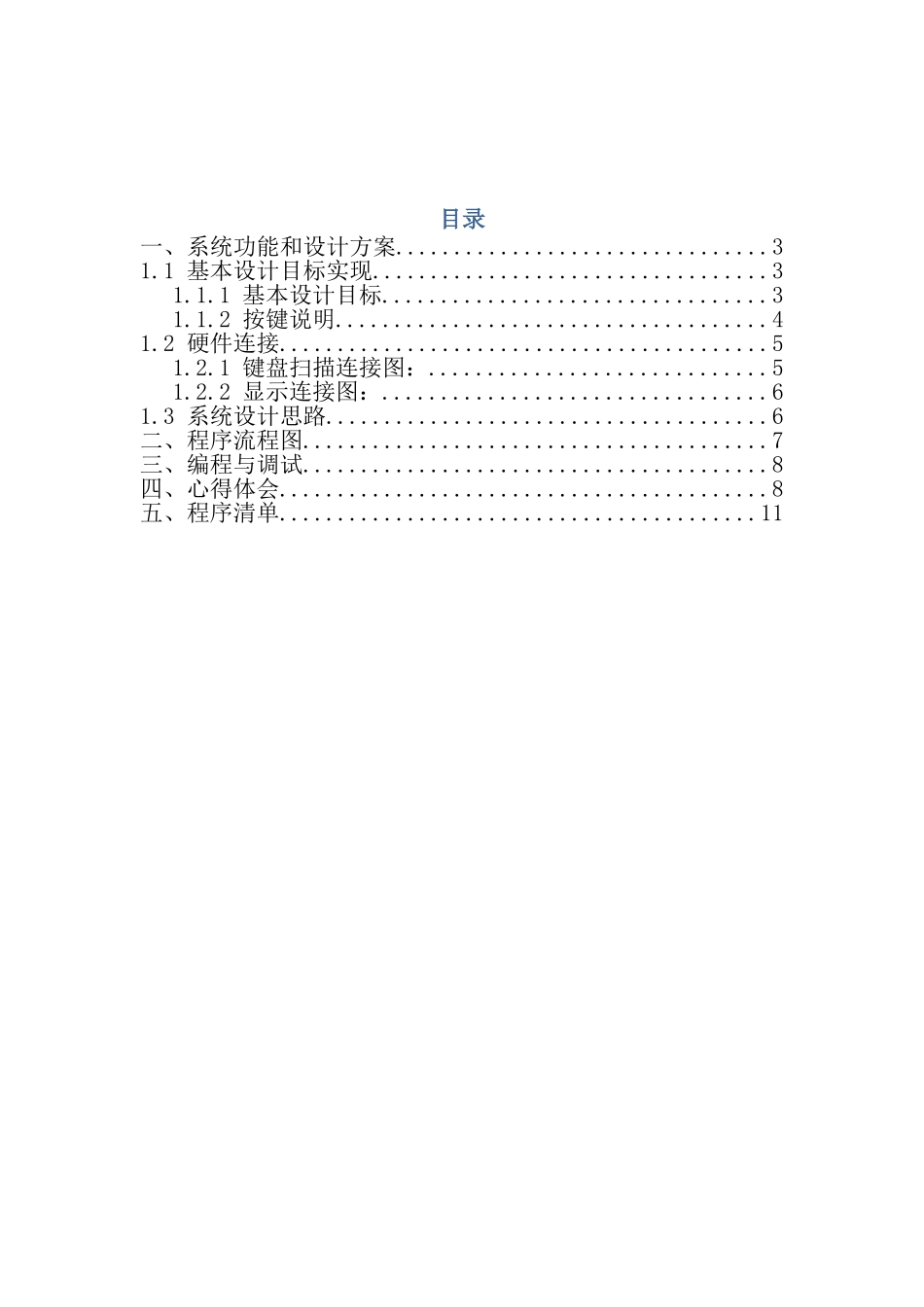

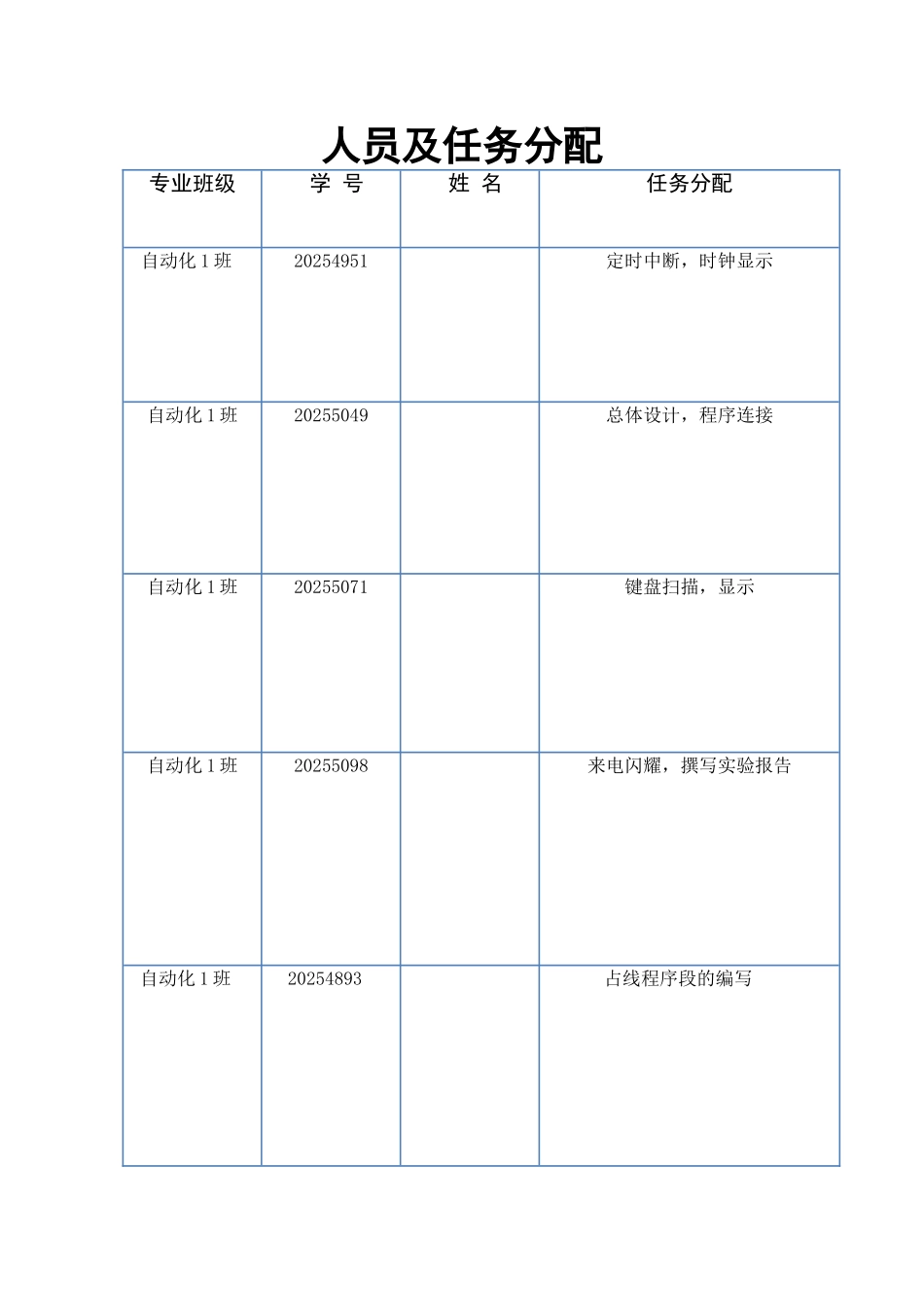

通讯设备人机接口设计（计算机硬件技术基础课程设计）专 业：自动化 重庆大学自动化学院2025 年 9 月人员及任务分配专业班级学 号姓 名任务分配自动化 1 班20254951定时中断，时钟显示自动化 1 班20255049总体设计，程序连接自动化 1 班20255071键盘扫描，显示自动化 1 班20255098来电闪耀，撰写实验报告自动化 1 班20254893占线程序段的编写目录一、系统功能和设计方案................................31.1 基本设计目标实现..................................31.1.1 基本设计目标.................................31.1.2 按键说明.....................................41.2 硬件连接..........................................51.2.1 键盘扫描连接图：.............................51.2.2 显示连接图：.................................61.3 系统设计思路......................................6二、程序流程图........................................7三、编程与调试........................................8四、心得体会..........................................8五、程序清单.........................................11一、系统功能和设计方案1.1 基本设计目标实现根据课程设计任务书所提出的要求，我们小组将利用计算机硬件实验系统的输入输出设备模拟通讯设备的来电、接听、挂断和拨号功能。1.1.1 基本设计目标你可以选择 0-9 的号码，每当输入一个数字，就会在 LED 的最高位显示出当前按下的数字，当再次按下数字时，LED 上的数字将会显示在后面，这样就始终保持当前输入号码为 LED 的最低位。然后按下 A 键进行拨号，此时系统先推断是否处于占线状态，若处于占线状态，则 LED 上则会显示 BUSY；若不处于占线状态，则拨通了电话。拨通电话后，若一段时间无人接听，LED 上会显示55555555，当然也可以拨动 K3 直接挂断，若拨动 K2 则进入通话阶段，LED 开始计时。通话阶段可以通过 K3 自己挂断，也能通过 K5 对方挂断。我们的拓展功能则是：1、拨号可以拨 1 到 15 位任何号码。 2、若按错了号码，则可以通过键盘上的 B 键回删。 1.1.2 按键说明 （1）实验箱面板上 4*4 小键盘:表 1.1 4*4 键盘功能对比表按键功能按键功能按键 1数字键按键 8数字键按键 2数字键按键 9数字键按键 3数字键按键 0数字键按键 4数字键按键 A拨号按键 5数字键按键 B回删...
