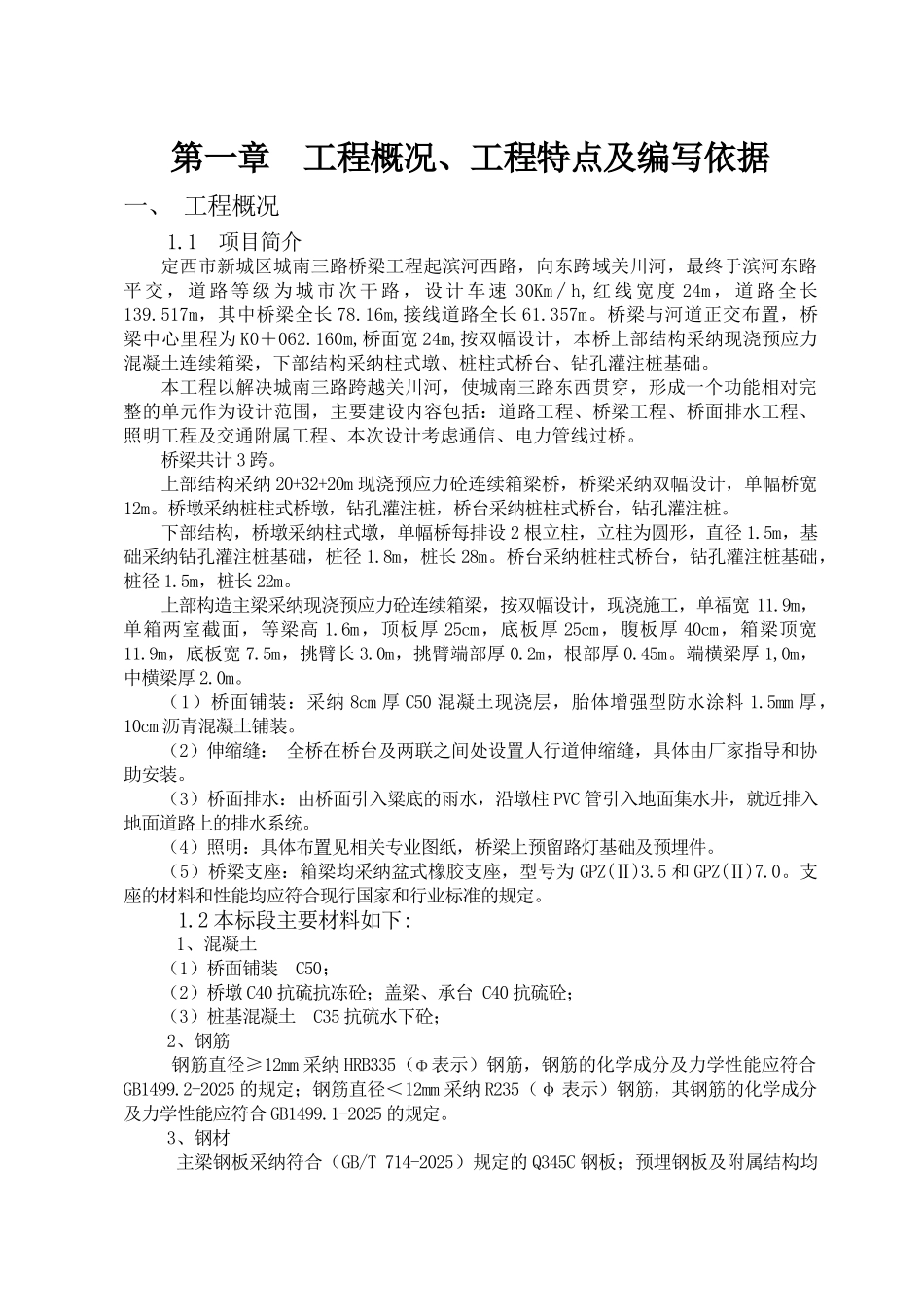

第一章 工程概况、工程特点及编写依据一、 工程概况1.1 项目简介定西市新城区城南三路桥梁工程起滨河西路，向东跨域关川河，最终于滨河东路平 交 ， 道 路 等 级 为 城 市 次 干 路 ， 设 计 车 速 30Km∕h, 红 线 宽 度 24m ， 道 路 全 长139.517m，其中桥梁全长 78.16m,接线道路全长 61.357m。桥梁与河道正交布置，桥梁中心里程为 K0＋062.160m,桥面宽 24m,按双幅设计，本桥上部结构采纳现浇预应力混凝土连续箱梁，下部结构采纳柱式墩、桩柱式桥台、钻孔灌注桩基础。本工程以解决城南三路跨越关川河，使城南三路东西贯穿，形成一个功能相对完整的单元作为设计范围，主要建设内容包括：道路工程、桥梁工程、桥面排水工程、照明工程及交通附属工程、本次设计考虑通信、电力管线过桥。桥梁共计 3 跨。上部结构采纳 20+32+20m 现浇预应力砼连续箱梁桥，桥梁采纳双幅设计，单幅桥宽12m。桥墩采纳桩柱式桥墩，钻孔灌注桩，桥台采纳桩柱式桥台，钻孔灌注桩。下部结构，桥墩采纳柱式墩，单幅桥每排设 2 根立柱，立柱为圆形，直径 1.5m，基础采纳钻孔灌注桩基础，桩径 1.8m，桩长 28m。桥台采纳桩柱式桥台，钻孔灌注桩基础，桩径 1.5m，桩长 22m。上部构造主梁采纳现浇预应力砼连续箱梁，按双幅设计，现浇施工，单福宽 11.9m，单箱两室截面，等梁高 1.6m，顶板厚 25cm，底板厚 25cm，腹板厚 40cm，箱梁顶宽11.9m，底板宽 7.5m，挑臂长 3.0m，挑臂端部厚 0.2m，根部厚 0.45m。端横梁厚 1,0m，中横梁厚 2.0m。（1）桥面铺装：采纳 8cm 厚 C50 混凝土现浇层，胎体增强型防水涂料 1.5mm 厚，10cm 沥青混凝土铺装。（2）伸缩缝： 全桥在桥台及两联之间处设置人行道伸缩缝，具体由厂家指导和协助安装。（3）桥面排水：由桥面引入粱底的雨水，沿墩柱 PVC 管引入地面集水井，就近排入地面道路上的排水系统。（4）照明：具体布置见相关专业图纸，桥梁上预留路灯基础及预埋件。（5）桥梁支座：箱梁均采纳盆式橡胶支座，型号为 GPZ(Ⅱ)3.5 和 GPZ(Ⅱ)7.0。支座的材料和性能均应符合现行国家和行业标准的规定。1.2 本标段主要材料如下:1、混凝土（1）桥面铺装 C50；（2）桥墩 C40 抗硫抗冻砼；盖梁、承台 C40 抗硫砼；（3）桩基混凝土 C35 抗硫水下砼；2、钢筋钢筋直径≥12mm 采纳 HRB335（Φ 表示）钢筋，钢筋的化学成分及力学性能应符合GB1499.2-2025 的规定；钢筋直径＜12mm ...
