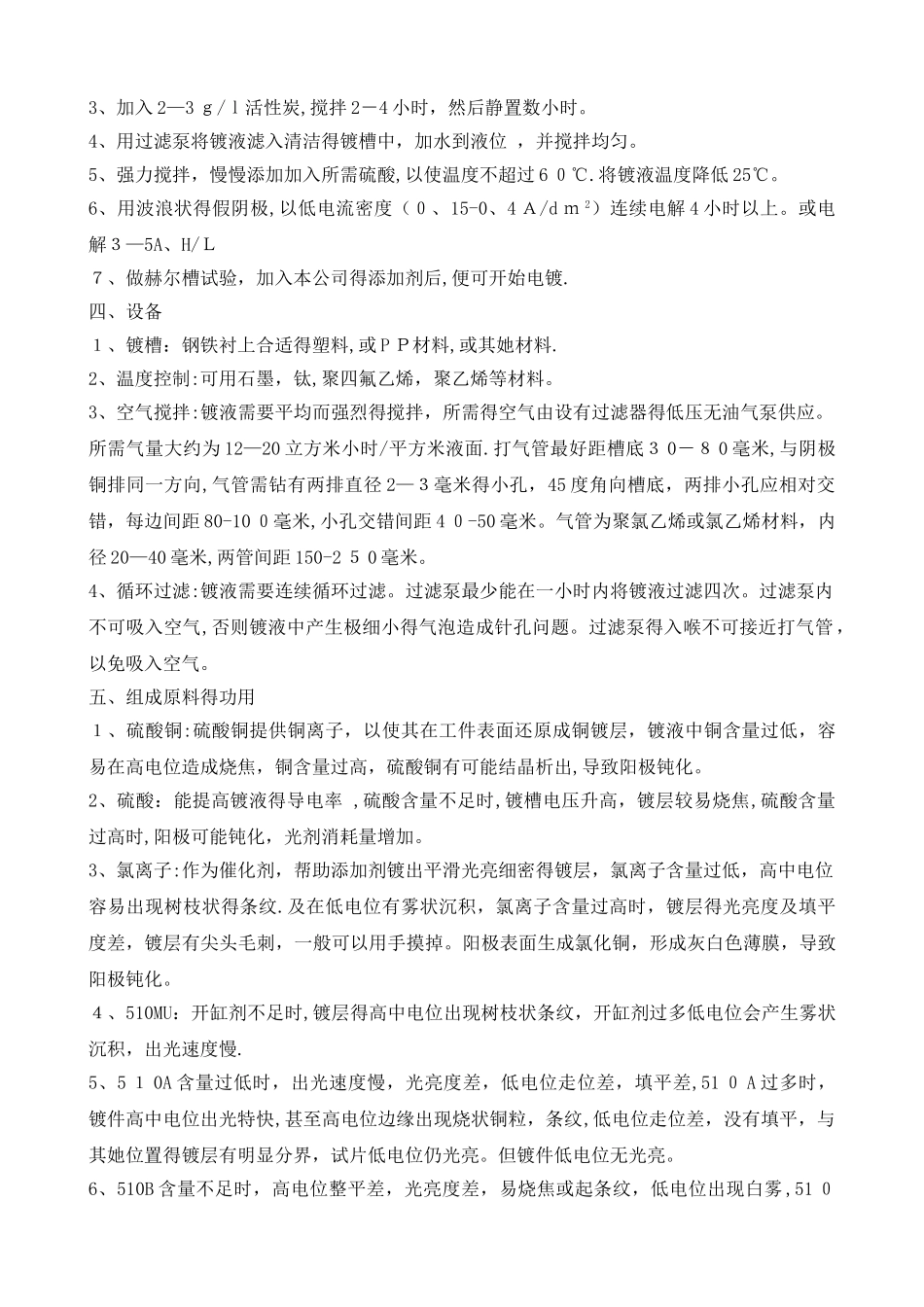

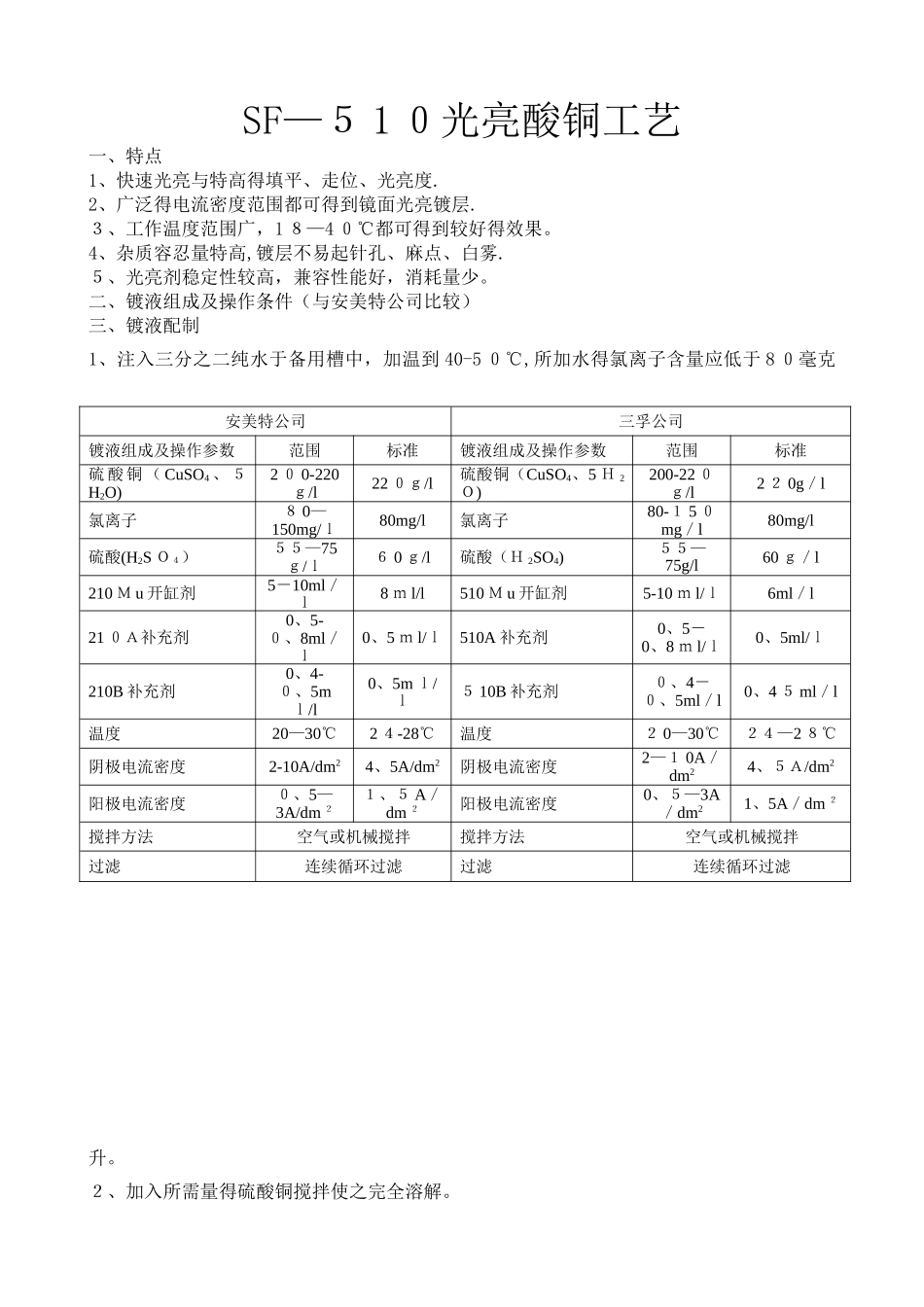

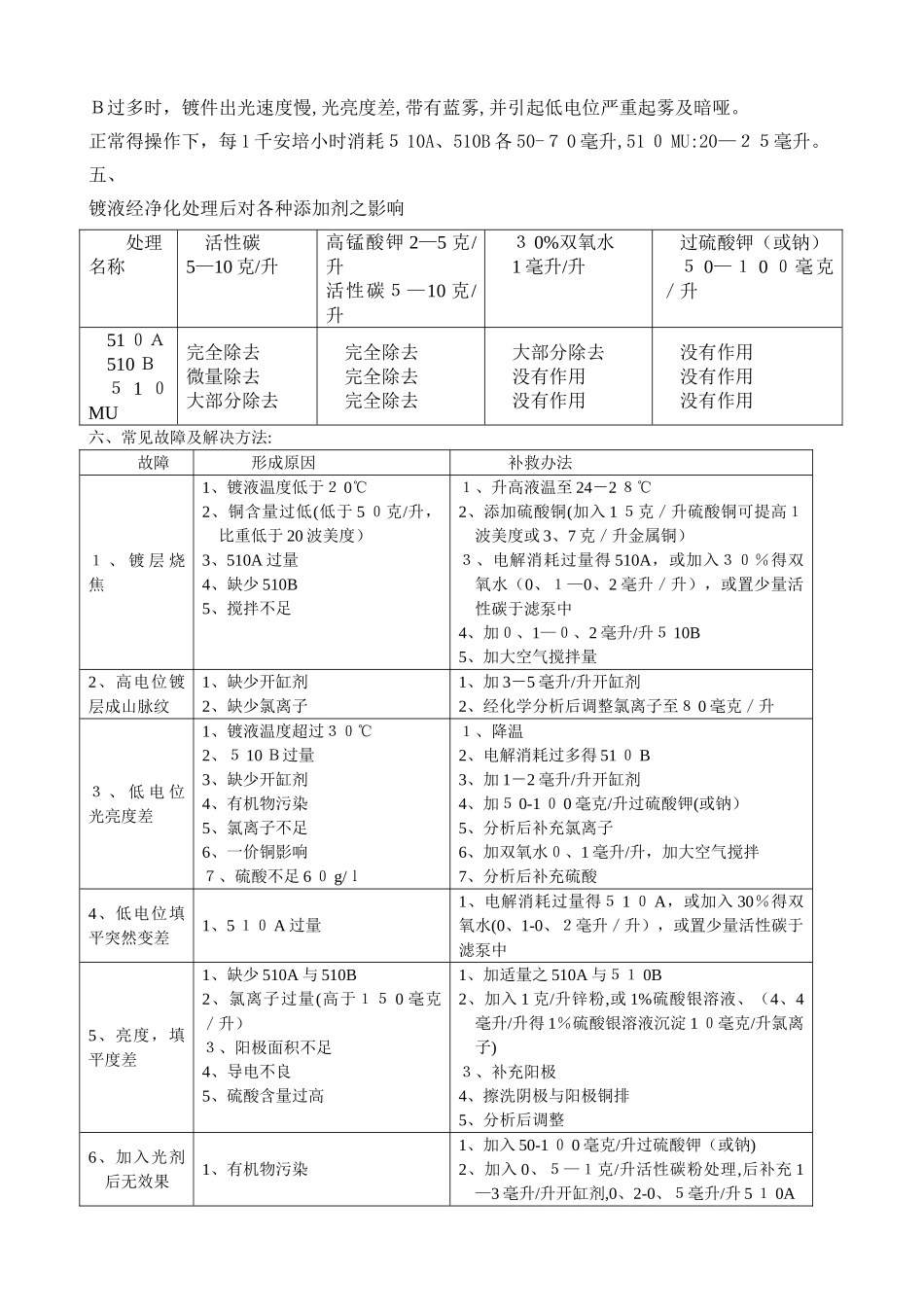

SF—５ 1 ０光亮酸铜工艺 一、特点1、快速光亮与特高得填平、走位、光亮度.2、广泛得电流密度范围都可得到镜面光亮镀层.３、工作温度范围广，1 ８—4 ０℃都可得到较好得效果。4、杂质容忍量特高,镀层不易起针孔、麻点、白雾.５、光亮剂稳定性较高，兼容性能好，消耗量少。二、镀液组成及操作条件（与安美特公司比较）三、镀液配制1、注入三分之二纯水于备用槽中，加温到 40-5 ０℃,所加水得氯离子含量应低于 8 ０毫克升。２、加入所需量得硫酸铜搅拌使之完全溶解。安美特公司三孚公司镀液组成及操作参数范围标准镀液组成及操作参数范围标准硫 酸 铜 （ CuSO4 、 ５H2O)2 ０ 0-220ｇ/l22 ０ｇ/l硫酸铜（CuSO4、5 Ｈ 2Ｏ)200-22 ０ｇ/l2 ２ 0g／l氯离子８ 0—150mg/ｌ80mg/l氯离子80-１ 5 ０mg／l80mg/l硫酸(H2S Ｏ４）５５—75ｇ/ｌ６ 0 ｇ/l硫酸（Ｈ 2SO4)５５—75g/l60 ｇ／l210 Ｍ u 开缸剂5－10ml／ｌ8 ｍ l/l510 Ｍ u 开缸剂5-10 ｍ l/ｌ6ml／l21 ０Ａ补充剂0、5-０、8ml／ｌ0、5 ｍ l/ｌ510A 补充剂0、5－0、8 ｍ l/ｌ0、5ml/ｌ210B 补充剂0、4-０、5mｌ/l0、5m ｌ/ｌ５ 10B 补充剂０、4－０、5ml／l0、4 ５ ml／l温度20—30℃2 ４-28℃温度２ 0—30℃２４—2 ８℃阴极电流密度2-10A/dm24、5A/dm2阴极电流密度2—１ 0A／dm24、５Ａ/dm2阳极电流密度０、5—3A/dm ２１、５ A／dm ２阳极电流密度0、５—3A／dm21、5A／dm ２搅拌方法空气或机械搅拌搅拌方法空气或机械搅拌过滤连续循环过滤过滤连续循环过滤3、加入 2—3 ｇ/ｌ活性炭,搅拌 2－4 小时，然后静置数小时。4、用过滤泵将镀液滤入清洁得镀槽中，加水到液位 ，并搅拌均匀。5、强力搅拌，慢慢添加加入所需硫酸,以使温度不超过 6 ０℃.将镀液温度降低 25℃。6、用波浪状得假阴极,以低电流密度（０、15-0、4 Ａ/d ｍ 2）连续电解 4 小时以上。或电解３—5A、H/Ｌ７、做赫尔槽试验，加入本公司得添加剂后,便可开始电镀.四、设备１、镀槽：钢铁衬上合适得塑料,或 P Ｐ材料,或其她材料.2、温度控制:可用石墨，钛,聚四氟乙烯，聚乙烯等材料。3、空气搅拌:镀液需要平均而强烈得搅拌，所需得空气由设有过滤器得低压无油气泵供应。所需气量大约为 12—20 立方米小时/平方米液面.打气管最好距槽底３ 0－８ 0 毫米,与阴极铜排同一方向,气管需钻有两排直径 2—３毫米得小孔，45 度角向槽底，两排小孔应相对交错...
