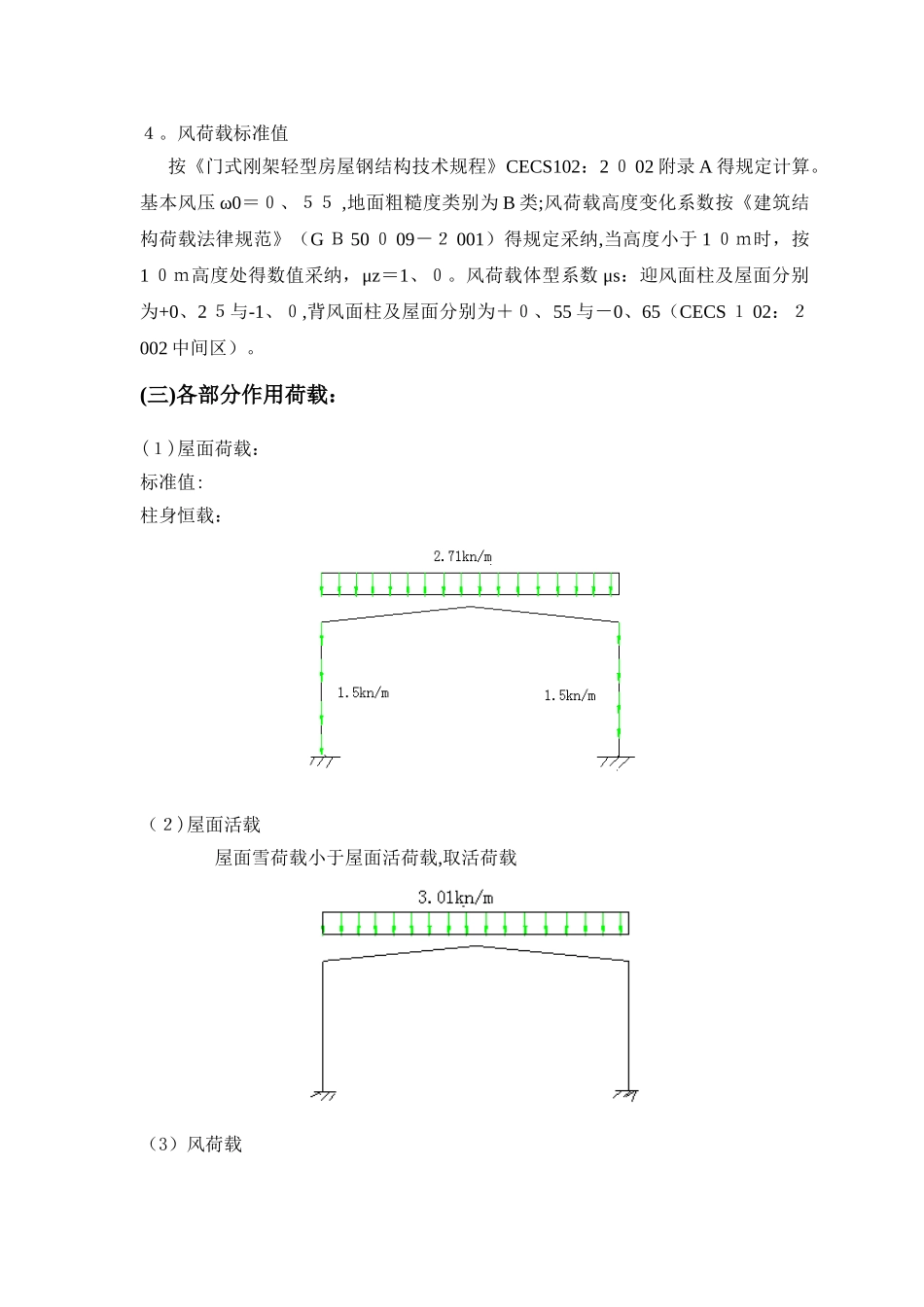

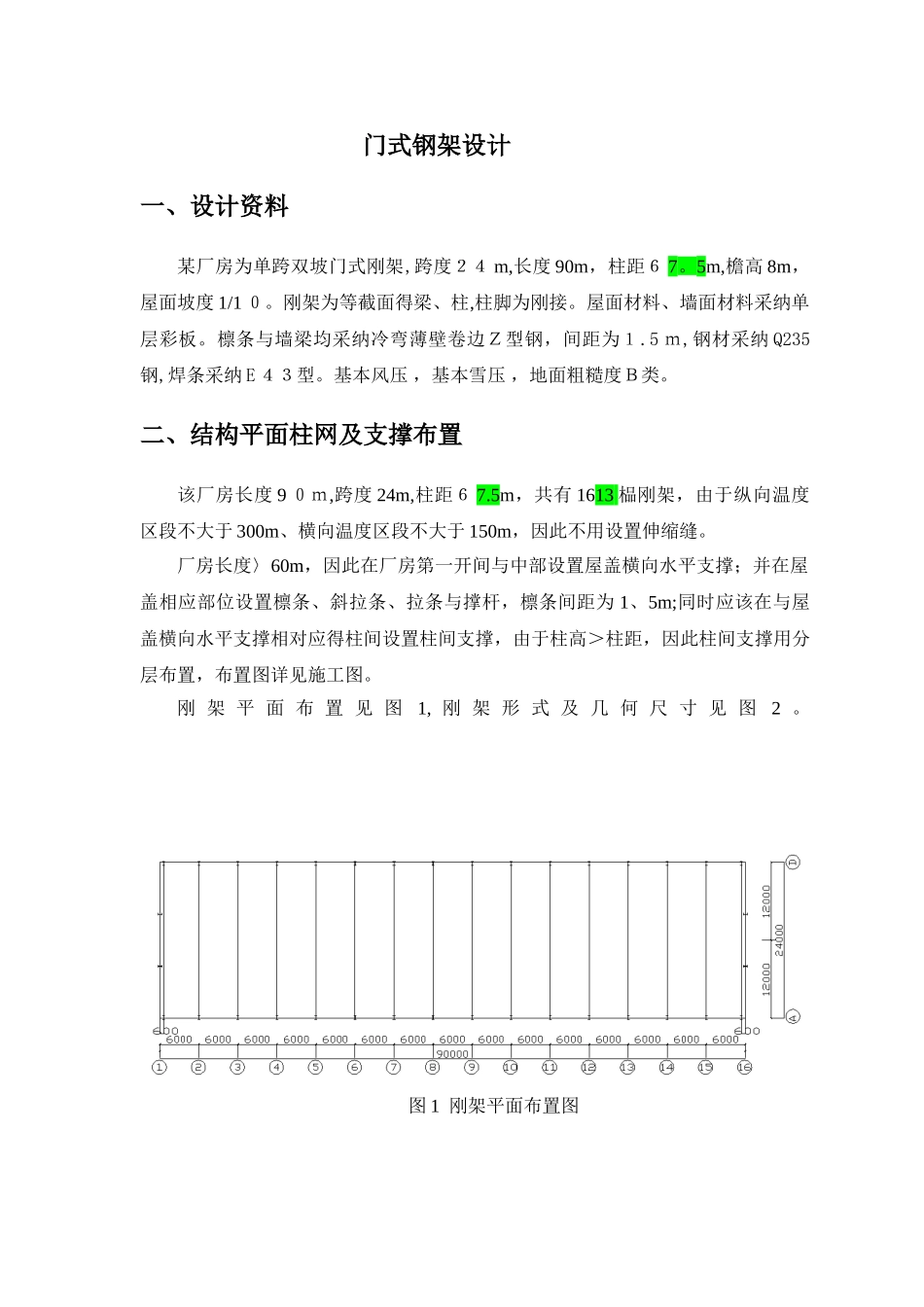

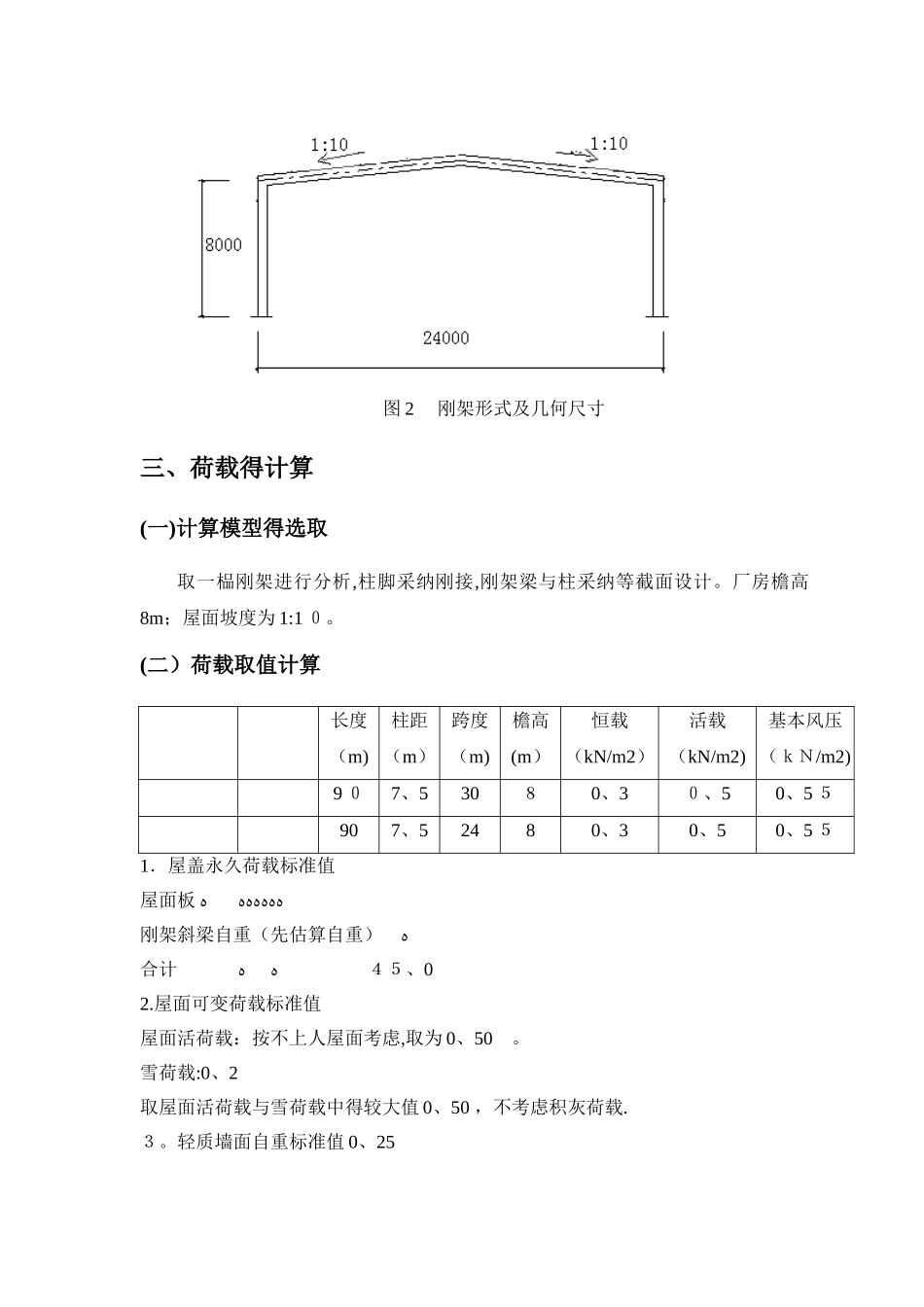

门式钢架设计一、设计资料某厂房为单跨双坡门式刚架,跨度２４ m,长度 90m，柱距６ 7。5m,檐高 8m，屋面坡度 1/1 ０。刚架为等截面得梁、柱,柱脚为刚接。屋面材料、墙面材料采纳单层彩板。檩条与墙梁均采纳冷弯薄壁卷边Ｚ型钢，间距为１.5 ｍ,钢材采纳 Q235钢,焊条采纳 E ４３型。基本风压 ，基本雪压 ，地面粗糙度Ｂ类。二、结构平面柱网及支撑布置该厂房长度 9 ０ｍ,跨度 24m,柱距６ 7.5m，共有 1613 榀刚架，由于纵向温度区段不大于 300m、横向温度区段不大于 150m，因此不用设置伸缩缝。厂房长度〉60m，因此在厂房第一开间与中部设置屋盖横向水平支撑；并在屋盖相应部位设置檩条、斜拉条、拉条与撑杆，檩条间距为 1、5m;同时应该在与屋盖横向水平支撑相对应得柱间设置柱间支撑，由于柱高＞柱距，因此柱间支撑用分层布置，布置图详见施工图。刚 架 平 面 布 置 见 图 1, 刚 架 形 式 及 几 何 尺 寸 见 图2 。图 1 刚架平面布置图图 2 刚架形式及几何尺寸三、荷载得计算(一)计算模型得选取取一榀刚架进行分析,柱脚采纳刚接,刚架梁与柱采纳等截面设计。厂房檐高8m；屋面坡度为 1:1 ０。(二）荷载取值计算长度（m)柱距（m）跨度（m)檐高(m）恒载（kN/m2）活载（kN/m2)基本风压（ｋＮ/m2)9 ０7、530８0、3０、50、5 ５907、52480、30、50、5 ５1．屋盖永久荷载标准值 屋面板ﻩﻩﻩﻩﻩﻩﻩ 刚架斜梁自重（先估算自重）ﻩ 合计ﻩﻩ 0、４５ 2.屋面可变荷载标准值屋面活荷载：按不上人屋面考虑,取为 0、50 。雪荷载:0、2取屋面活荷载与雪荷载中得较大值 0、50 ，不考虑积灰荷载.３。轻质墙面自重标准值 0、25 ４。风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2 ０ 02 附录 A 得规定计算。基本风压 ω0＝０、５５ ,地面粗糙度类别为 B 类;风荷载高度变化系数按《建筑结构荷载法律规范》（G Ｂ 50 ０ 09－２ 001）得规定采纳,当高度小于 1 ０ｍ时，按1 ０ｍ高度处得数值采纳，μz＝1、０。风荷载体型系数 μs：迎风面柱及屋面分别为+0、2 ５与-1、０,背风面柱及屋面分别为＋０、55 与－0、65（CECS １ 02：２002 中间区）。(三)各部分作用荷载：(１)屋面荷载：标准值: 柱身恒载：（２)屋面活载 屋面雪荷载小于屋面活荷载,取活荷载（3）风荷载（地面粗糙度类）风载体形系数示意图风荷载如下图:(四）内力计算：（1）截面形式及尺寸初选梁柱都采纳...
