高炉煤气余压透平发电装置及电机变频控制系统节能建设项目可行性研究报告

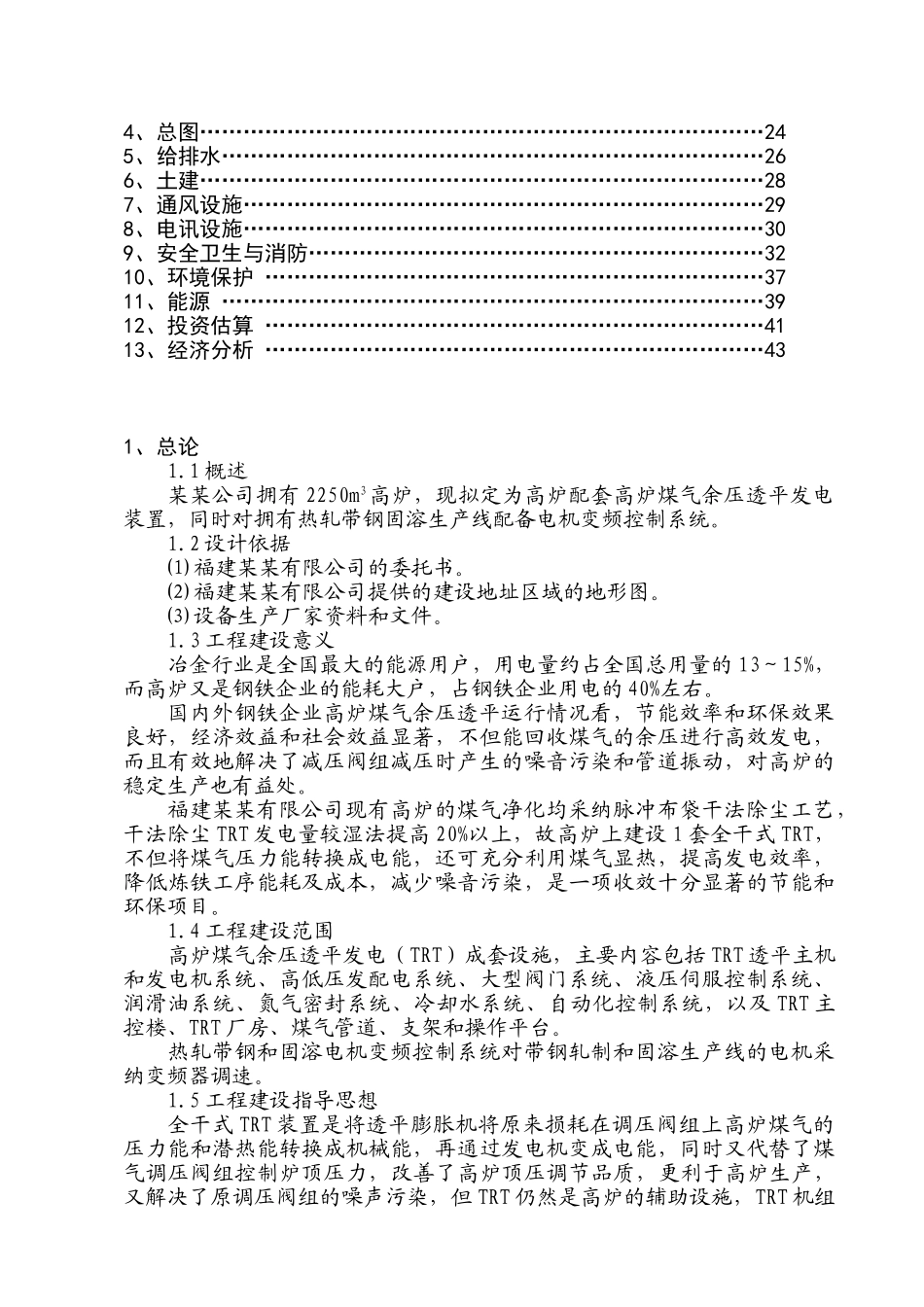

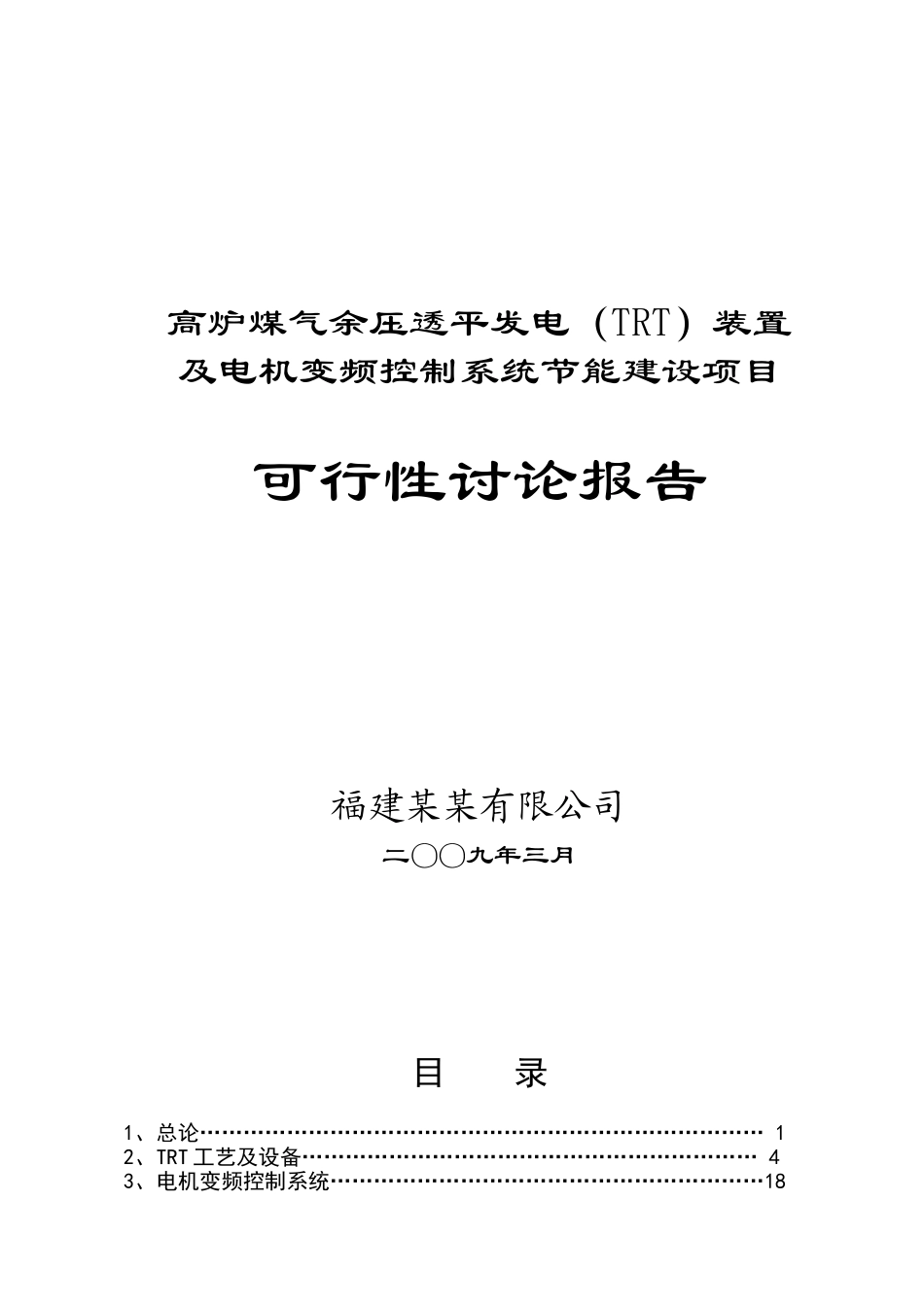

高炉煤气余压透平发电（TRT）装置及电机变频控制系统节能建设项目可行性讨论报告福建某某有限公司二〇〇九年三月目 录1、总论…………………………………………………………………… 12、TRT 工艺及设备……………………………………………………… 43、电机变频控制系统……………………………………………………18 4、总图……………………………………………………………………24 5、给排水…………………………………………………………………266、土建……………………………………………………………………287、通风设施………………………………………………………………298、电讯设施………………………………………………………………309、安全卫生与消防………………………………………………………3210、环境保护 ……………………………………………………………3711、能源 …………………………………………………………………3912、投资估算 ……………………………………………………………4113、经济分析 ……………………………………………………………431、总论1.1 概述某某公司拥有 2250m3高炉，现拟定为高炉配套高炉煤气余压透平发电装置，同时对拥有热轧带钢固溶生产线配备电机变频控制系统。1.2 设计依据⑴ 福建某某有限公司的委托书。⑵ 福建某某有限公司提供的建设地址区域的地形图。⑶ 设备生产厂家资料和文件。1.3 工程建设意义冶金行业是全国最大的能源用户，用电量约占全国总用量的 13～15%，而高炉又是钢铁企业的能耗大户，占钢铁企业用电的 40%左右。国内外钢铁企业高炉煤气余压透平运行情况看，节能效率和环保效果良好，经济效益和社会效益显著，不但能回收煤气的余压进行高效发电，而且有效地解决了减压阀组减压时产生的噪音污染和管道振动，对高炉的稳定生产也有益处。福建某某有限公司现有高炉的煤气净化均采纳脉冲布袋干法除尘工艺，干法除尘 TRT 发电量较湿法提高 20%以上，故高炉上建设 1 套全干式 TRT，不但将煤气压力能转换成电能，还可充分利用煤气显热，提高发电效率，降低炼铁工序能耗及成本，减少噪音污染，是一项收效十分显著的节能和环保项目。1.4 工程建设范围高炉煤气余压透平发电（TRT）成套设施，主要内容包括 TRT 透平主机和发电机系统、高低压发配电系统、大型阀门系统、液压伺服控制系统、润滑油系统、氮气密封系统、冷却水系统、自动化控制系统，以及 TRT 主...
