10KV高压开关柜安装及调整作业流程VIP专享

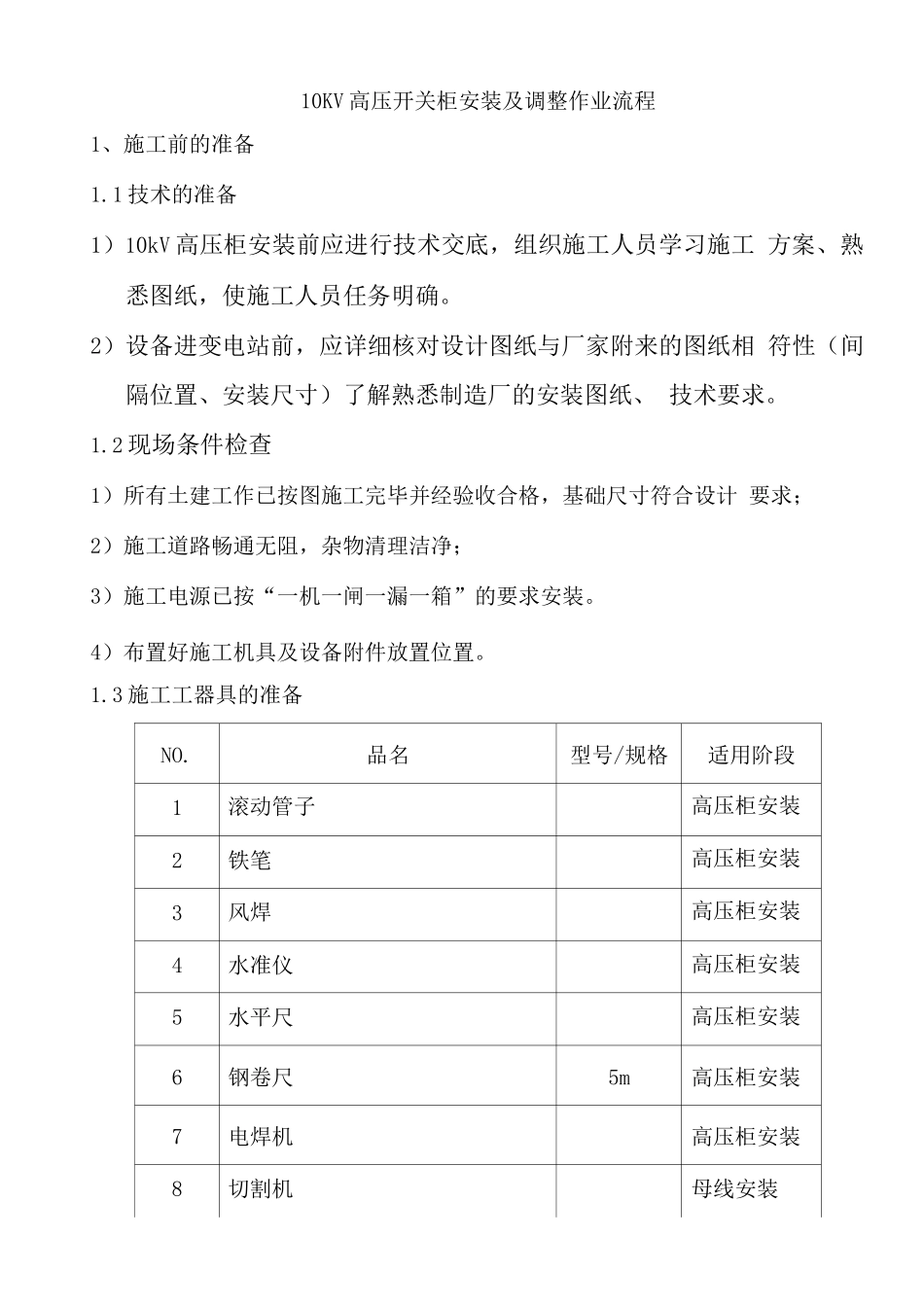

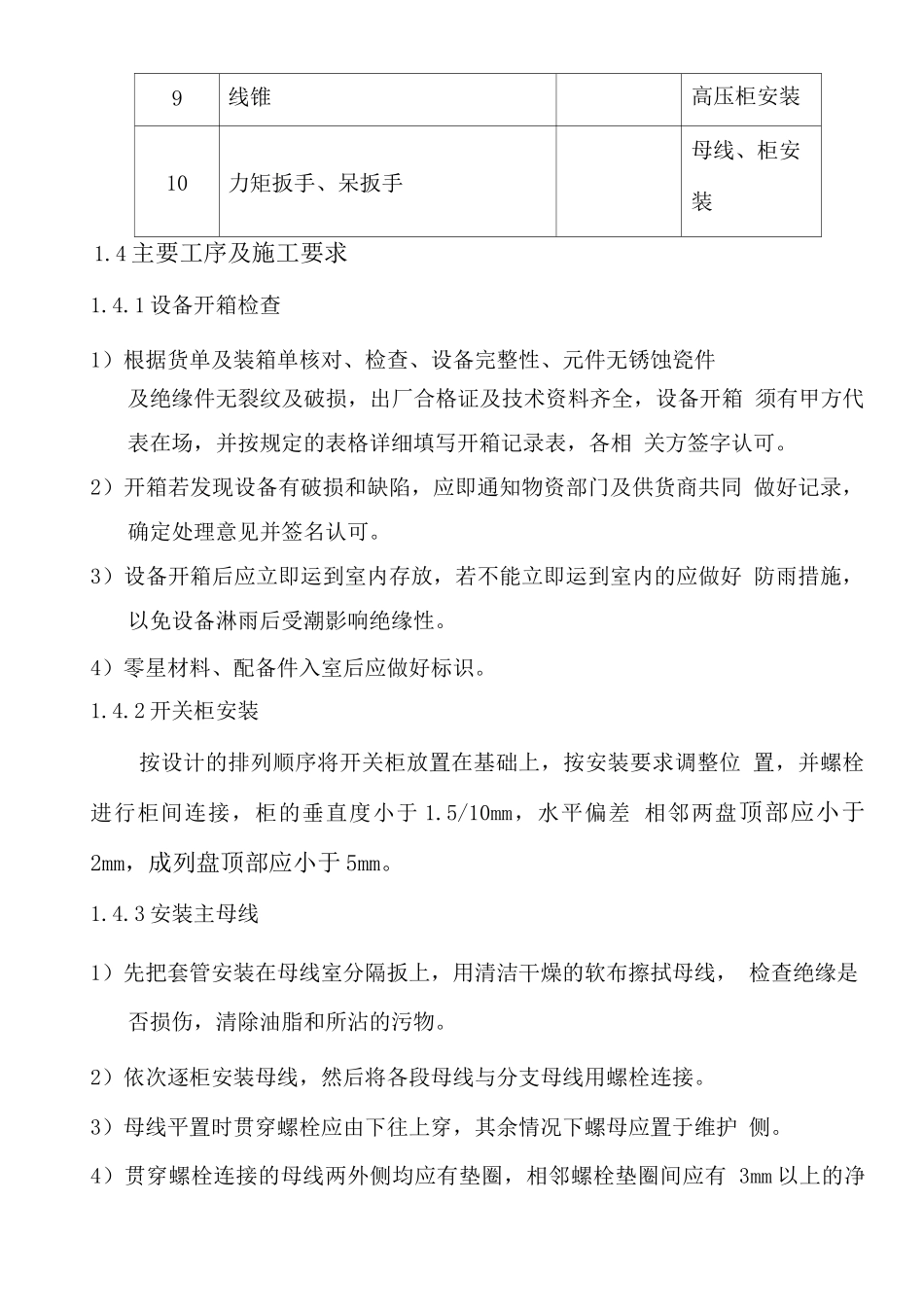

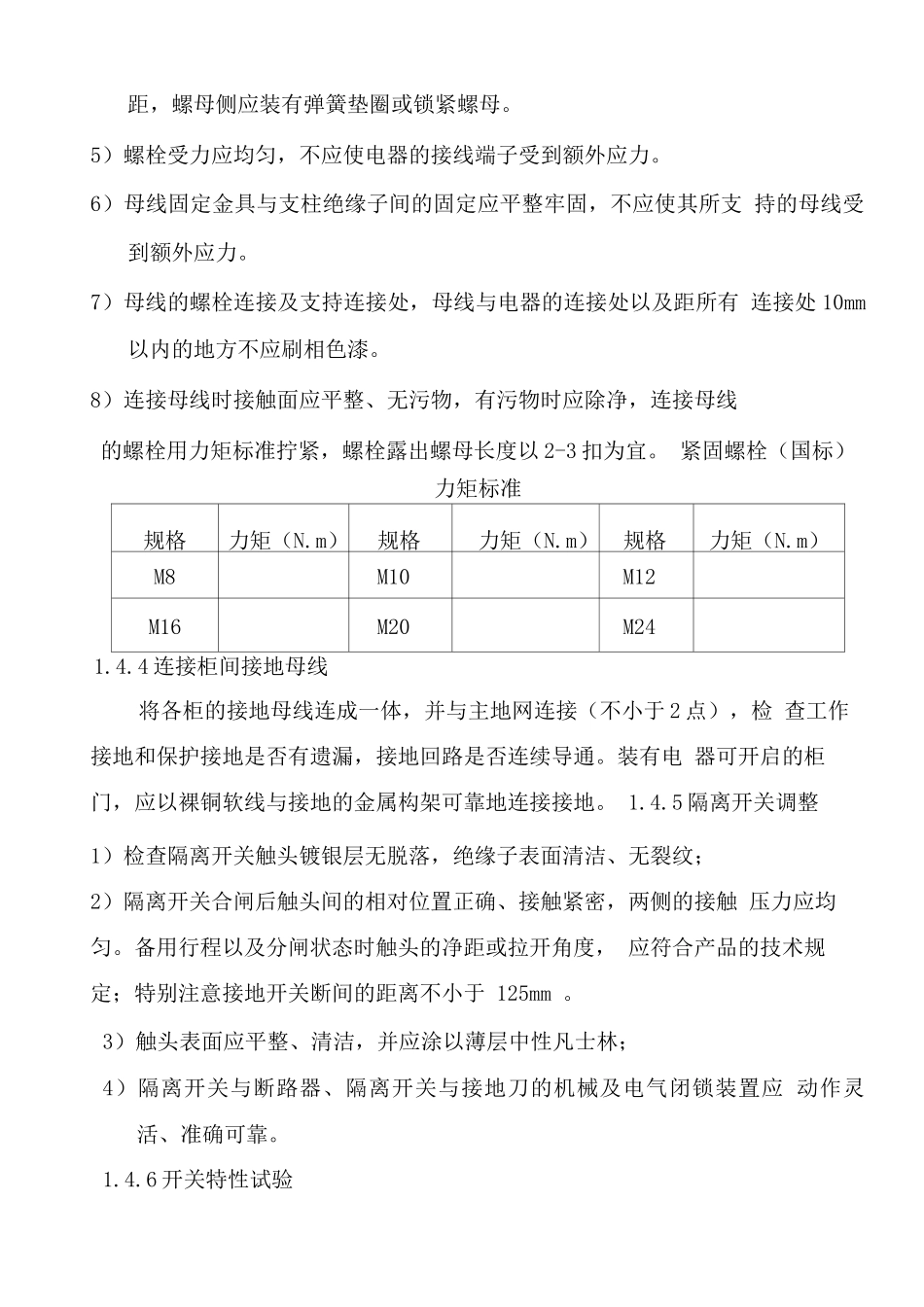

10KV 高压开关柜安装及调整作业流程1、施工前的准备1.1 技术的准备1）10kV 高压柜安装前应进行技术交底，组织施工人员学习施工 方案、熟悉图纸，使施工人员任务明确。2）设备进变电站前，应详细核对设计图纸与厂家附来的图纸相 符性（间隔位置、安装尺寸）了解熟悉制造厂的安装图纸、 技术要求。1.2 现场条件检查1）所有土建工作已按图施工完毕并经验收合格，基础尺寸符合设计 要求；2）施工道路畅通无阻，杂物清理洁净；3）施工电源已按“一机一闸一漏一箱”的要求安装。4）布置好施工机具及设备附件放置位置。1.3 施工工器具的准备NO.品名型号/规格适用阶段1滚动管子高压柜安装2铁笔高压柜安装3风焊高压柜安装4水准仪高压柜安装5水平尺高压柜安装6钢卷尺5m高压柜安装7电焊机高压柜安装8切割机母线安装9线锥高压柜安装10力矩扳手、呆扳手母线、柜安装1.4 主要工序及施工要求1.4.1 设备开箱检查1）根据货单及装箱单核对、检查、设备完整性、元件无锈蚀瓷件及绝缘件无裂纹及破损，出厂合格证及技术资料齐全，设备开箱 须有甲方代表在场，并按规定的表格详细填写开箱记录表，各相 关方签字认可。2）开箱若发现设备有破损和缺陷，应即通知物资部门及供货商共同 做好记录，确定处理意见并签名认可。3）设备开箱后应立即运到室内存放，若不能立即运到室内的应做好 防雨措施，以免设备淋雨后受潮影响绝缘性。4）零星材料、配备件入室后应做好标识。1.4.2 开关柜安装按设计的排列顺序将开关柜放置在基础上，按安装要求调整位 置，并螺栓进行柜间连接，柜的垂直度小于 1.5/10mm，水平偏差 相邻两盘顶部应小于2mm，成列盘顶部应小于 5mm。1.4.3 安装主母线1）先把套管安装在母线室分隔扳上，用清洁干燥的软布擦拭母线， 检查绝缘是否损伤，清除油脂和所沾的污物。2）依次逐柜安装母线，然后将各段母线与分支母线用螺栓连接。3）母线平置时贯穿螺栓应由下往上穿，其余情况下螺母应置于维护 侧。4）贯穿螺栓连接的母线两外侧均应有垫圈，相邻螺栓垫圈间应有 3mm 以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。5）螺栓受力应均匀，不应使电器的接线端子受到额外应力。6）母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支 持的母线受到额外应力。7）母线的螺栓连接及支持连接处，母线与电器的连接处以及距所有 连接处 10mm以内的地方不应刷相色漆。8）连接母线时接触面应平整、无污物，有污物时应除净，连接母线的螺栓用...
