555定时器产生三种波形发生器

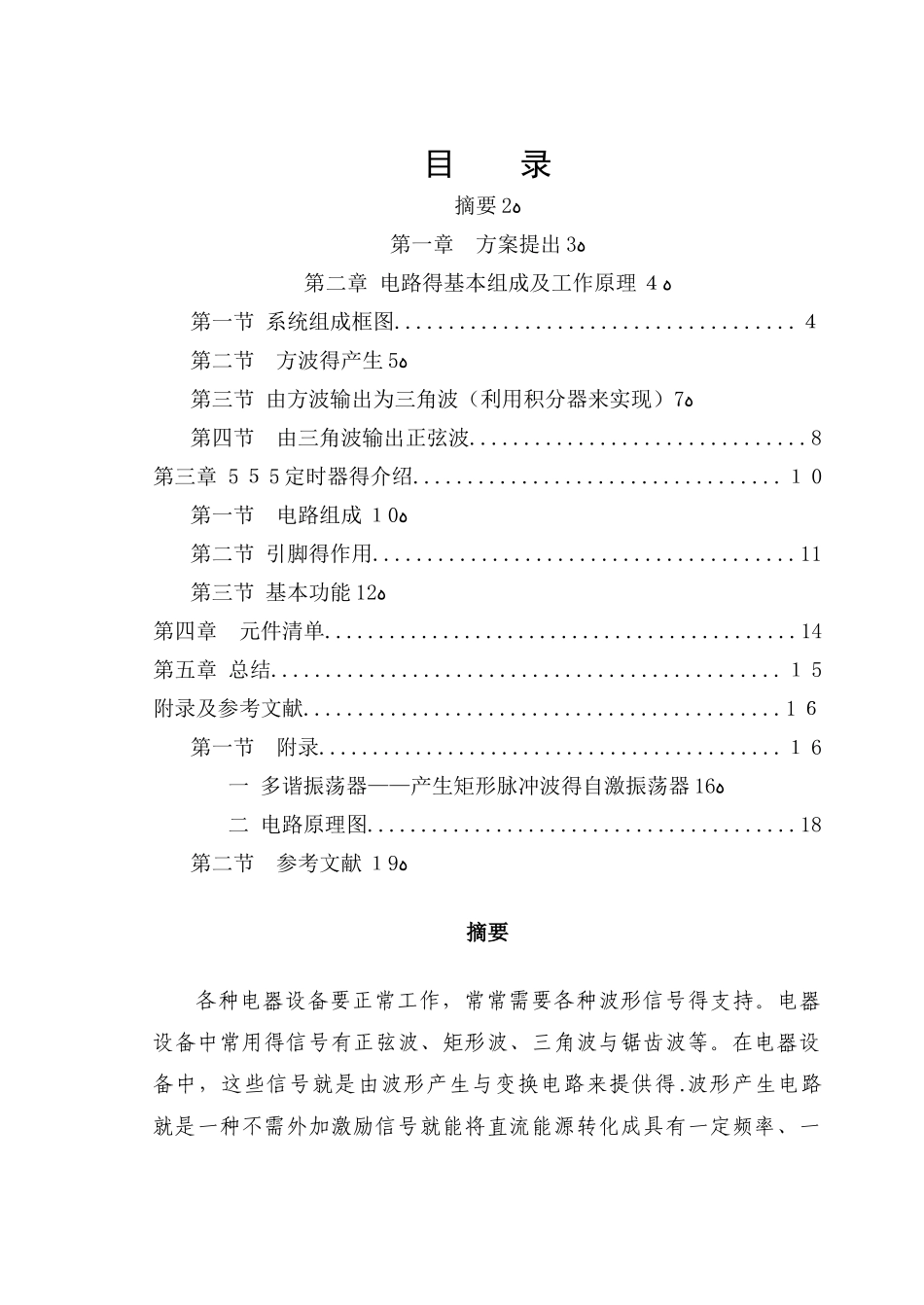

目 录摘要ﻩ2第一章 方案提出ﻩ3第二章 电路得基本组成及工作原理ﻩ４第一节 系统组成框图.....................................４第二节 方波得产生ﻩ5第三节 由方波输出为三角波（利用积分器来实现）ﻩ7第四节 由三角波输出正弦波...............................8第三章 5 ５ 5 定时器得介绍..................................１ 0第一节 电路组成ﻩ１0第二节 引脚得作用.......................................11第三节 基本功能ﻩ12第四章 元件清单............................................14第五章 总结...............................................１ 5附录及参考文献............................................1 ６第一节 附录...........................................１ 6一 多谐振荡器——产生矩形脉冲波得自激振荡器ﻩ16二 电路原理图........................................18第二节 参考文献ﻩ１9摘要各种电器设备要正常工作，常常需要各种波形信号得支持。电器设备中常用得信号有正弦波、矩形波、三角波与锯齿波等。在电器设备中，这些信号就是由波形产生与变换电路来提供得.波形产生电路就是一种不需外加激励信号就能将直流能源转化成具有一定频率、一定幅度与一定波形得沟通能量输出电路，又称为振荡器或波形发生器.在生产实践与科技领域中有着广泛得应用。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波得电路被称为函数信号发生器.波形发生器通过与波形变换电路相结合，它能产生正弦波、矩形波、三角波与阶梯波等各种波形,能满足现代测量、通信、自动控制与热加工、音视频设备及数字系统等对各种信号源得需求.例如在通信、广播、电视系统中，都需要射频(高频）发射，这里得射频波就就是载波，把音频（低频）、视频信号或脉冲信号运载出去 ,就需要能够产生高频得振荡器.在工业、农业、生物医学等领域内,如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低得振荡器等.关键字：方案确定、参数计算、信号、发生器等.第一章 方案提出三种波形都就是比较简单且常见得波形,产生得方法由很多种，可以先产生方波,然后得到三角波与正弦波,也可以先得到正弦波,然后翻过来再输出另外两种波形;可以用集成芯片，同时也可以用运用各种元器件来实现振荡电路。(1）利用专用直接数字合成Ｄ D ...
