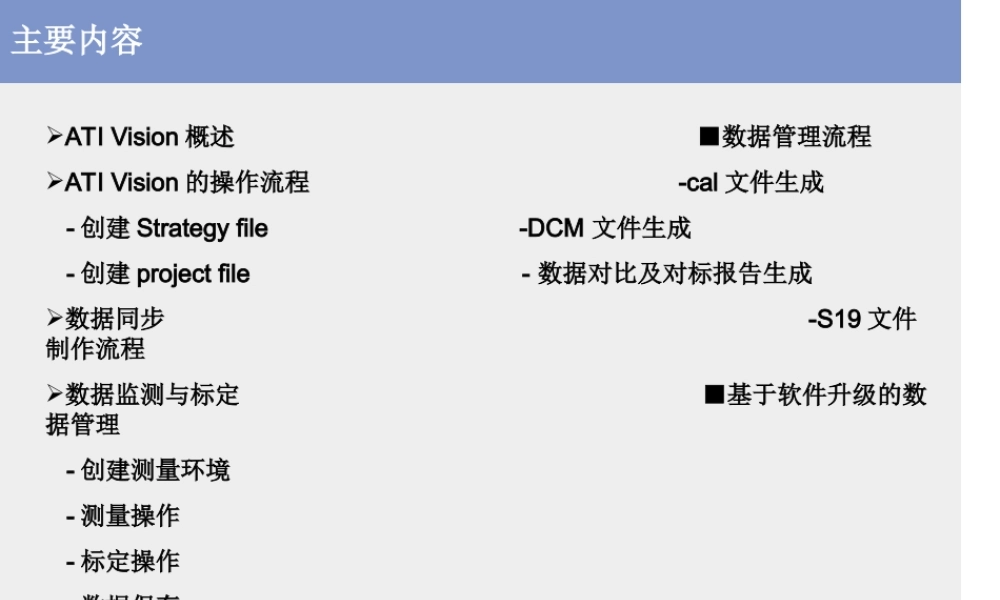

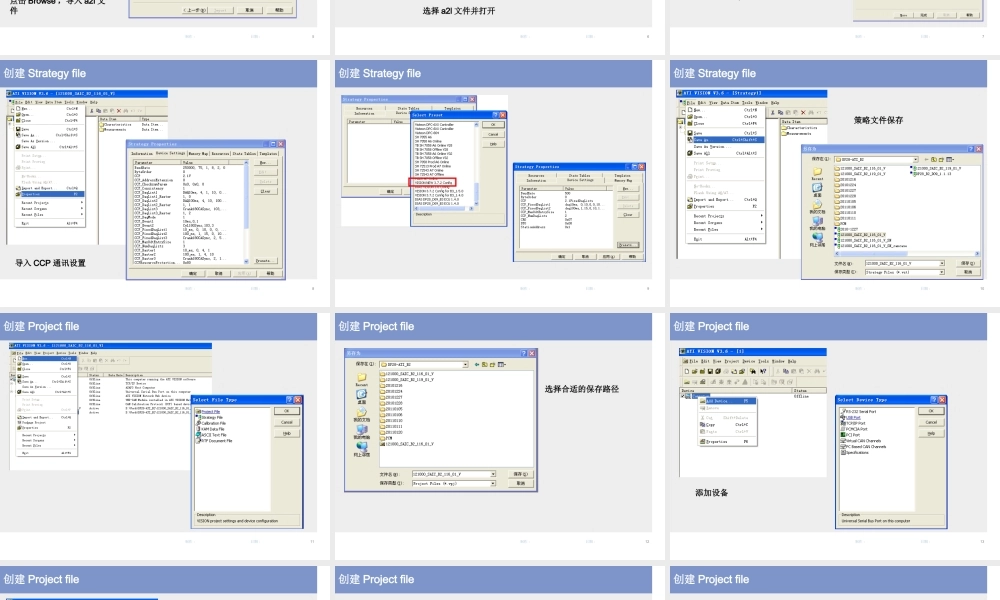

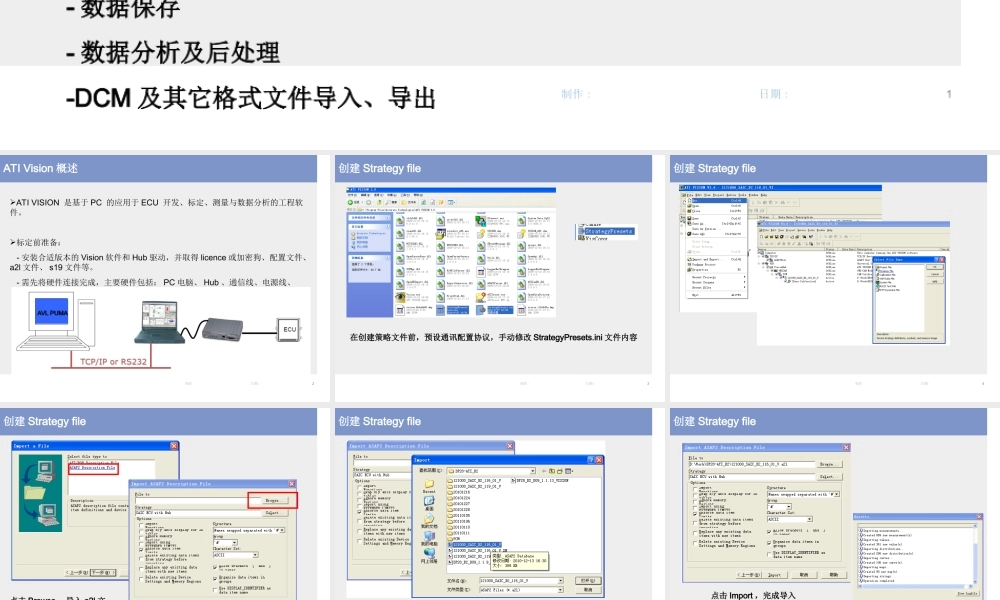

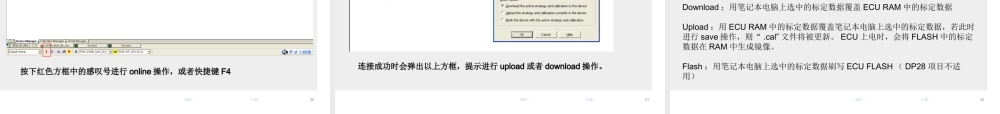

1制作 : 日期 : 主要内容ATI Vision 概述 ■数据管理流程ATI Vision 的操作流程 -cal 文件生成 - 创建 Strategy file -DCM 文件生成 - 创建 project file - 数据对比及对标报告生成数据同步 -S19 文件制作流程数据监测与标定 ■基于软件升级的数据管理 - 创建测量环境 - 测量操作 - 标定操作 - 数据保存 - 数据分析及后处理 -DCM 及其它格式文件导入、导出 2制作 : 日期 : ATI Vision 概述ATI VISION 是基于 PC 的应用于 ECU 开发、标定、测量与数据分析的工程软件。标定前准备： - 安装合适版本的 Vision 软件和 Hub 驱动，并取得 licence 或加密狗、配置文件、a2l 文件、 s19 文件等。 - 需先将硬件连接完成，主要硬件包括： PC 电脑、 Hub 、通信线、电源线、 ECU 等。 3制作 : 日期 : 创建 Strategy file在创建策略文件前，预设通讯配置协议，手动修改 StrategyPresets.ini 文件内容 4制作 : 日期 : 创建 Strategy file 5制作 : 日期 : 创建 Strategy file点击 Browse ，导入 a2l 文件 6制作 : 日期 : 创建 Strategy file选择 a2l 文件并打开 7制作 : 日期 : 创建 Strategy file点击 Import ，完成导入 8制作 : 日期 : 创建 Strategy file导入 CCP 通讯设置 9制作 : 日期 : 创建 Strategy file 10制作 : 日期 : 创建 Strategy file策略文件保存 11制作 : 日期 : 创建 Project file 12制作 : 日期 : 创建 Project file选择合适的保存路径 13制作 : 日期 : 创建 Project file添加设备 14制作 : 日期 : 创建 Project file 15制作 : 日期 : 创建 Project file 16制作 : 日期 : 创建 Project file设置 CCP 通讯的波特率目前软件版本波特率为 500kb/s 17制作 : 日期 : 创建 Project file 18制作 : 日期 : 创建 Project file添加策略文件（之前生成并保存的） 19制作 : 日期 : 创建 Project file标定数据文件的保存，在“ Base Calibration” 上右键点击’ Save As’ 或 F9另存为 Working Cal File 20制作 : 日期 : 数据同步按下红色方框中的感叹号进行 online 操作，或者快捷键 F4 21制作 : 日期 : 数据同步连接成功时会弹出以上方框，提示进行 upload 或者 download 操作。 22制作 : ...
