CATIA知识工程参数化教程专题培训课件

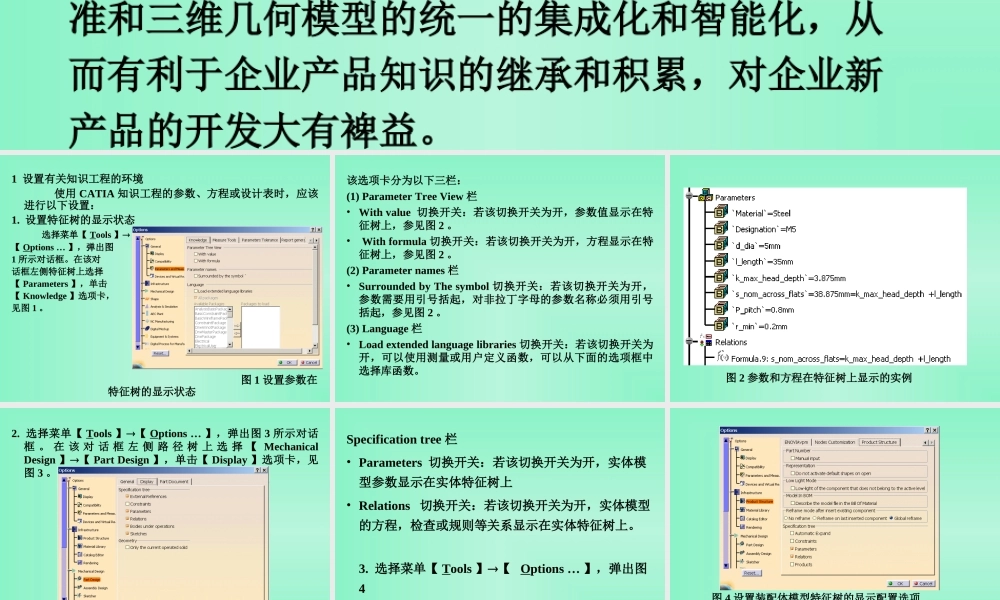

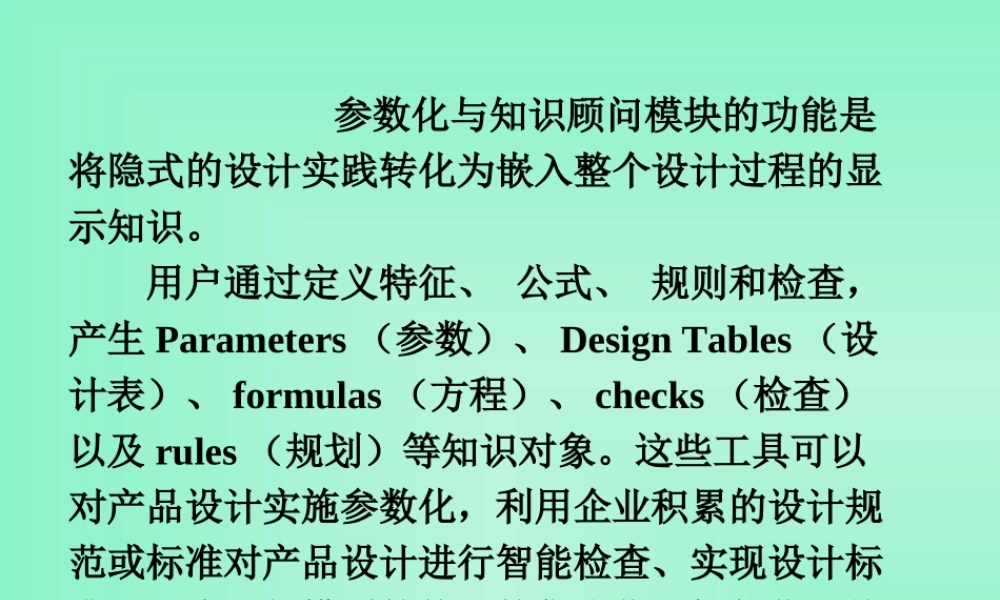

参数化与知识顾问模块的功能是将隐式的设计实践转化为嵌入整个设计过程的显示知识。 用户通过定义特征、 公式、 规则和检查，产生 Parameters （参数）、 Design Tables （设计表）、 formulas （方程）、 checks （检查）以及 rules （规划）等知识对象。这些工具可以对产品设计实施参数化，利用企业积累的设计规范或标准对产品设计进行智能检查、实现设计标准和三维几何模型的统一的集成化和智能化，从而有利于企业产品知识的继承和积累，对企业新产品的开发大有裨益。1 设置有关知识工程的环境 使用 CATIA 知识工程的参数、方程或设计表时，应该进行以下设置：1. 设置特征树的显示状态 选择菜单【 Tools 】【 Options … 】，弹出图1 所示对话框。在该对话框左侧特征树上选择【 Parameters 】，单击【 Knowledge 】选项卡，见图 1 。 图 1 设置参数在特征树的显示状态 该选项卡分为以下三栏：(1) Parameter Tree View 栏• With value 切换开关：若该切换开关为开，参数值显示在特征树上，参见图 2 。• With formula 切换开关：若该切换开关为开，方程显示在特征树上，参见图 2 。(2) Parameter names 栏• Surrounded by The symbol 切换开关：若该切换开关为开，参数需要用引号括起，对非拉丁字母的参数名称必须用引号括起，参见图 2 。(3) Language 栏• Load extended language libraries 切换开关：若该切换开关为开，可以使用测量或用户定义函数，可以从下面的选项框中选择库函数。 图 2 参数和方程在特征树上显示的实例 2. 选择菜单【 Tools 】【 Options … 】，弹出图 3 所示对话框 。 在 该 对 话 框 左 侧 路 径 树 上 选 择 【 Mechanical Design 】【 Part Design 】，单击【 Display 】选项卡，见图 3 。图 3 设置实体模型特征树的显示配置选项 Specification tree 栏• Parameters 切换开关：若该切换开关为开，实体模型参数显示在实体特征树上• Relations 切换开关：若该切换开关为开，实体模型的方程，检查或规则等关系显示在实体特征树上。3. 选择菜单【 Tools 】【 Options … 】，弹出图4所示对话框。在该对话框左侧路径树上选择【 Infrastructure 】 【 Product Structure 】，单击【 Display 】选项卡，见图 4 。 图 4 设置装配体模型特征树的显示配置选项 Specific...
