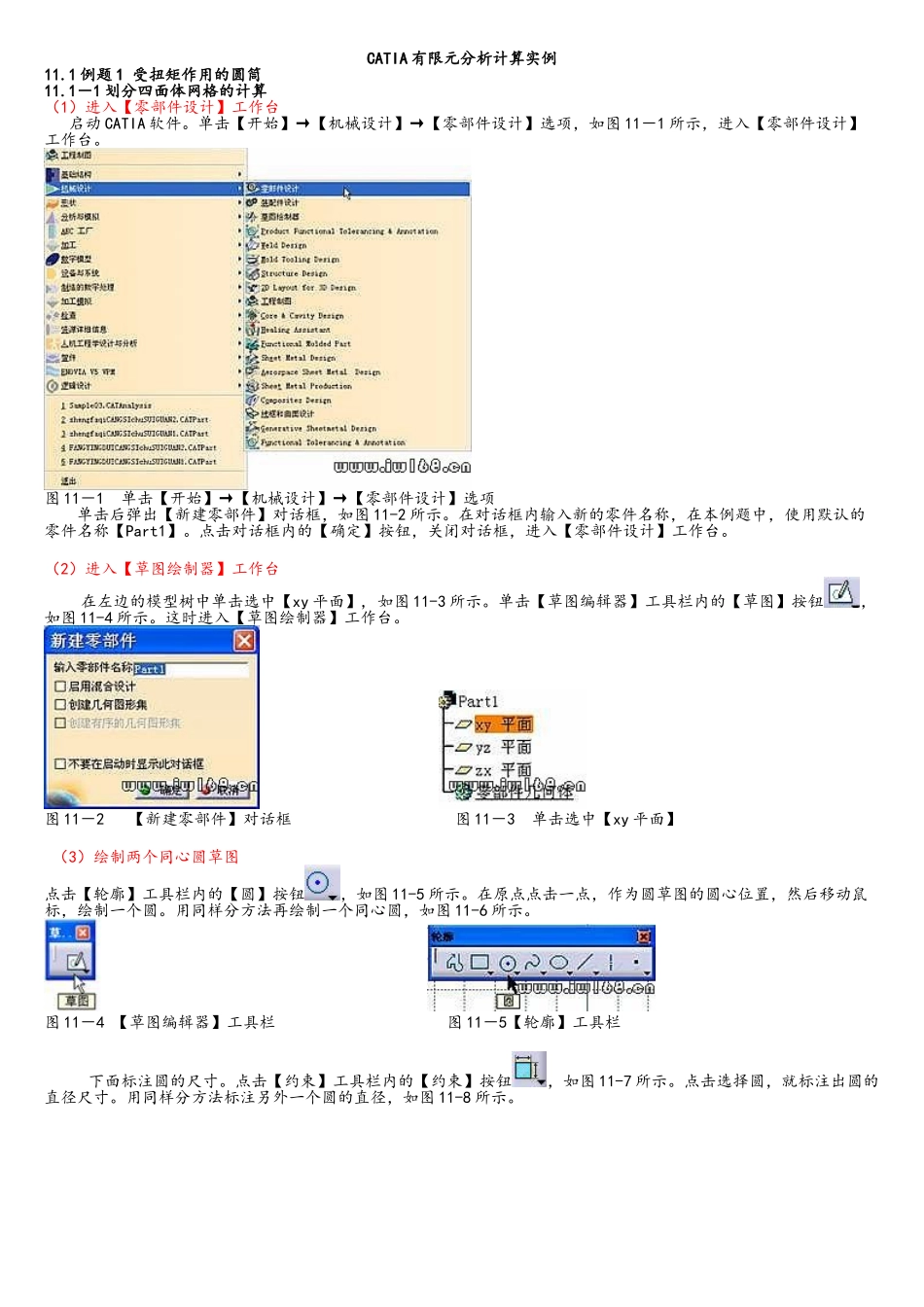

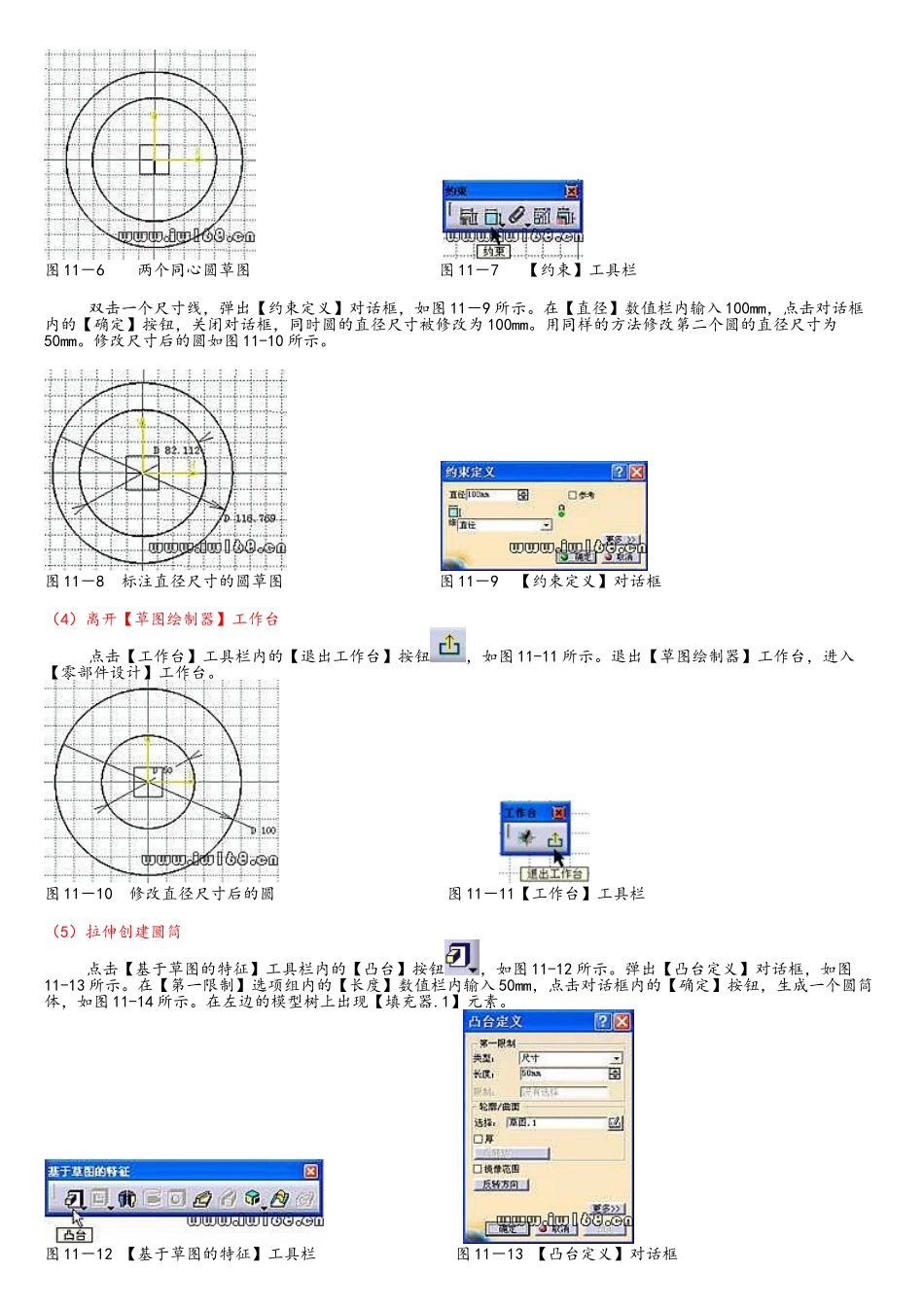

CATIA 有限元分析计算实例11.1 例题 1 受扭矩作用的圆筒11.1－1 划分四面体网格的计算（1）进入【零部件设计】工作台启动 CATIA 软件。单击【开始】→【机械设计】→【零部件设计】选项，如图 11－1 所示，进入【零部件设计】工作台。图 11－1 单击【开始】→【机械设计】→【零部件设计】选项单击后弹出【新建零部件】对话框，如图 11-2 所示。在对话框内输入新的零件名称，在本例题中，使用默认的零件名称【Part1】。点击对话框内的【确定】按钮，关闭对话框，进入【零部件设计】工作台。（2）进入【草图绘制器】工作台在左边的模型树中单击选中【xy 平面】, 如图 11-3 所示。单击【草图编辑器】工具栏内的【草图】按钮，如图 11-4 所示。这时进入【草图绘制器】工作台。 图 11－2 【新建零部件】对话框 图 11－3 单击选中【xy 平面】 （3）绘制两个同心圆草图点击【轮廓】工具栏内的【圆】按钮，如图 11-5 所示。在原点点击一点，作为圆草图的圆心位置，然后移动鼠标，绘制一个圆。用同样分方法再绘制一个同心圆，如图 11-6 所示。 图 11－4 【草图编辑器】工具栏 图 11－5【轮廓】工具栏下面标注圆的尺寸。点击【约束】工具栏内的【约束】按钮，如图 11-7 所示。点击选择圆，就标注出圆的直径尺寸。用同样分方法标注另外一个圆的直径，如图 11-8 所示。 图 11－6 两个同心圆草图 图 11－7 【约束】工具栏双击一个尺寸线，弹出【约束定义】对话框，如图 11－9 所示。在【直径】数值栏内输入 100mm，点击对话框内的【确定】按钮，关闭对话框，同时圆的直径尺寸被修改为 100mm。用同样的方法修改第二个圆的直径尺寸为50mm。修改尺寸后的圆如图 11-10 所示。 图 11－8 标注直径尺寸的圆草图 图 11－9 【约束定义】对话框（4）离开【草图绘制器】工作台点击【工作台】工具栏内的【退出工作台】按钮，如图 11-11 所示。退出【草图绘制器】工作台，进入【零部件设计】工作台。 图 11－10 修改直径尺寸后的圆 图 11－11【工作台】工具栏（5）拉伸创建圆筒点击【基于草图的特征】工具栏内的【凸台】按钮，如图 11-12 所示。弹出【凸台定义】对话框，如图11-13 所示。在【第一限制】选项组内的【长度】数值栏内输入 50mm，点击对话框内的【确定】按钮，生成一个圆筒体，如图 11-14 所示。在左边的模型树上出现【填充器.1】元素。 图 11－12 【基于草图的特征】工具栏 图 11...
