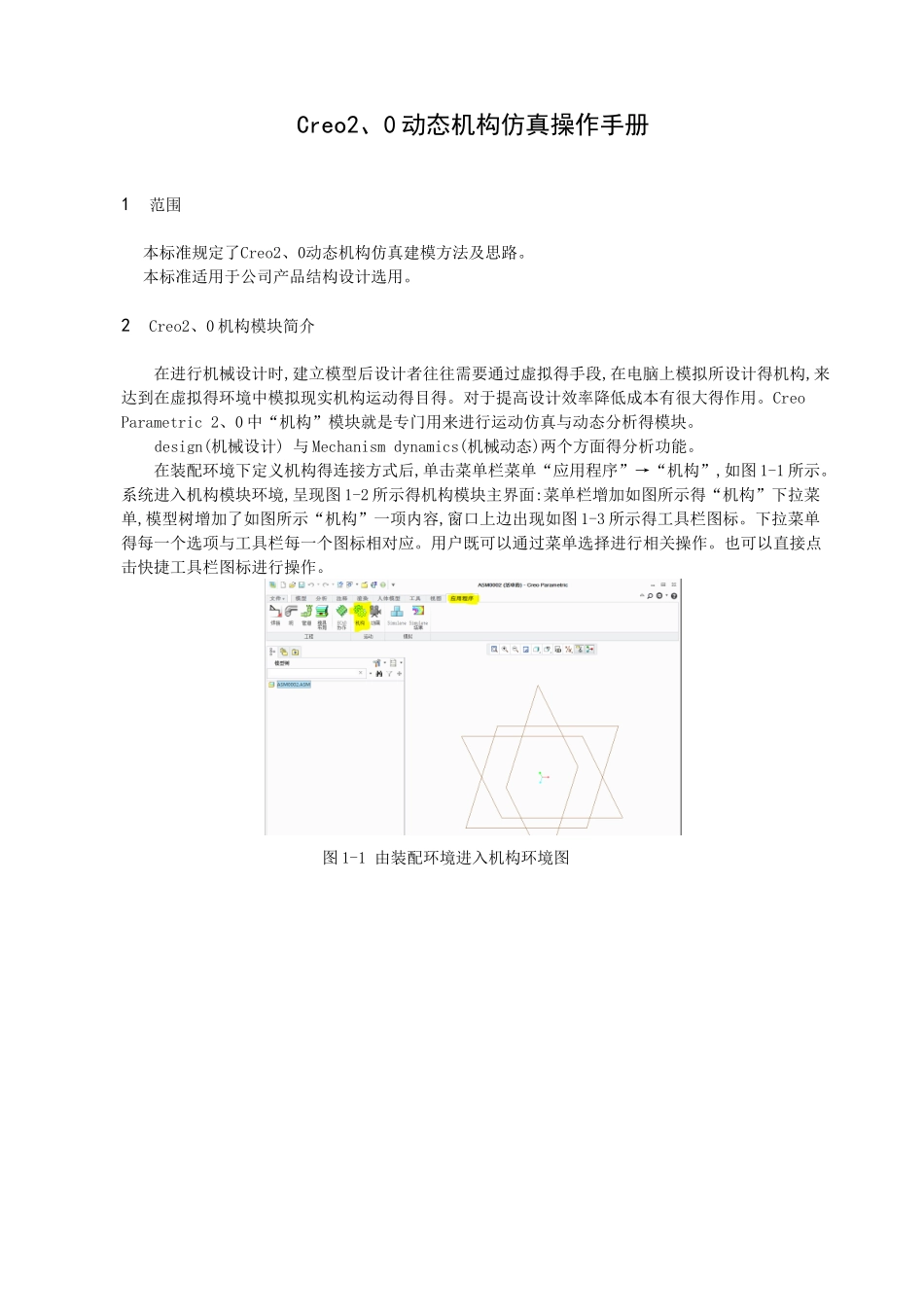

Creo2、0 动态机构仿真操作手册1 范围本标准规定了Creo2、0动态机构仿真建模方法及思路
本标准适用于公司产品结构设计选用
2 Creo2、0 机构模块简介在进行机械设计时,建立模型后设计者往往需要通过虚拟得手段,在电脑上模拟所设计得机构,来达到在虚拟得环境中模拟现实机构运动得目得
对于提高设计效率降低成本有很大得作用
Creo Parametric 2、0 中“机构”模块就是专门用来进行运动仿真与动态分析得模块
design(机械设计) 与 Mechanism dynamics(机械动态)两个方面得分析功能
在装配环境下定义机构得连接方式后,单击菜单栏菜单“应用程序”→“机构”,如图 1-1 所示

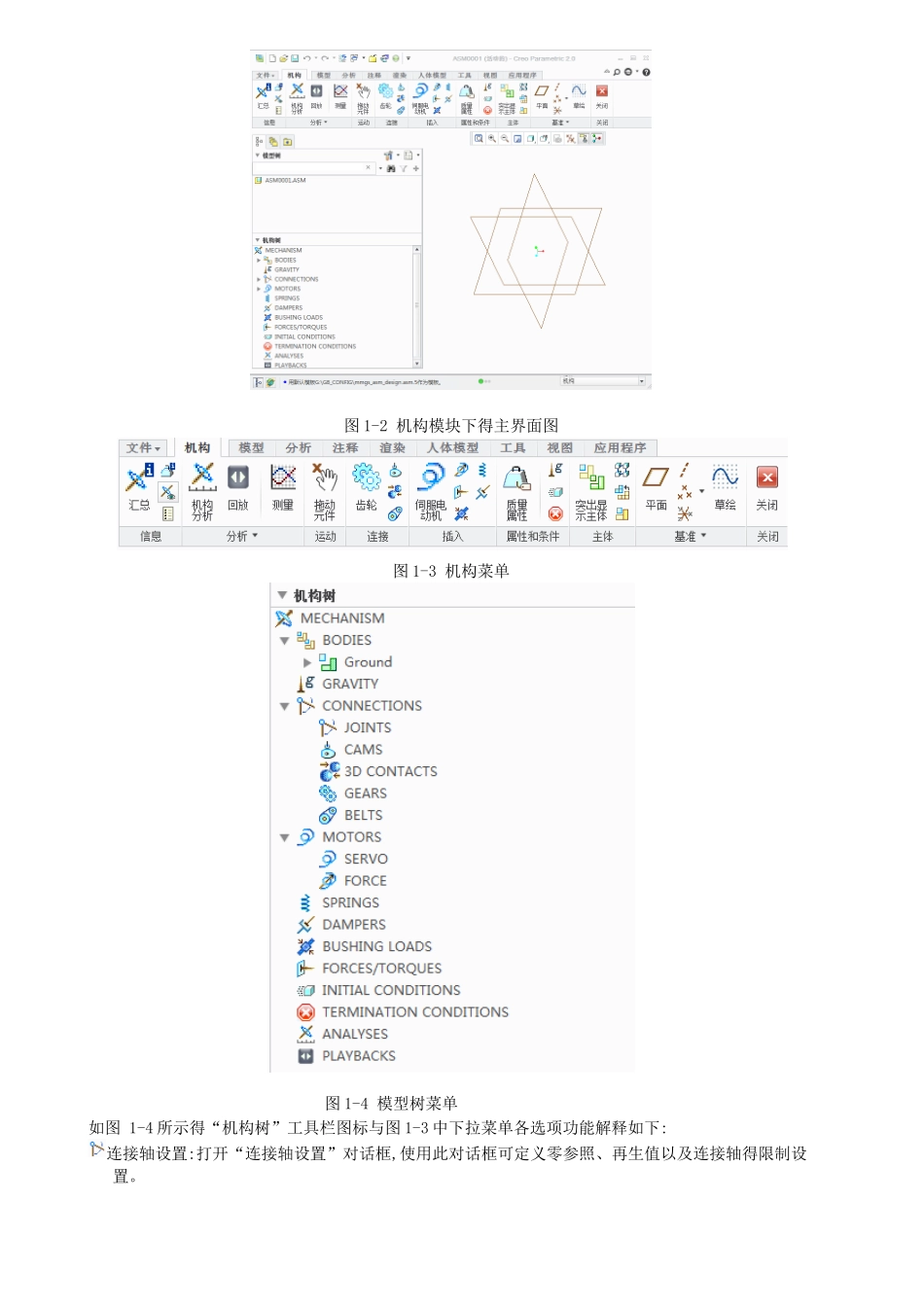

系统进入机构模块环境,呈现图 1-2 所示得机构模块主界面:菜单栏增加如图所示得“机构”下拉菜单,模型树增加了如图所示“机构”一项内容,窗口上边出现如图 1-3 所示得工具栏图标
下拉菜单得每一个选项与工具栏每一个图标相对应
用户既可以通过菜单选择进行相关操作
也可以直接点击快捷工具栏图标进行操作
图 1-1 由装配环境进入机构环境图图 1-2 机构模块下得主界面图 图 1-3 机构菜单 图 1-4 模型树菜单 如图 1-4 所示得“机构树”工具栏图标与图 1-3 中下拉菜单各选项功能解释如下:连接轴设置:打开“连接轴设置”对话框,使用此对话框可定义零参照、再生值以及连接轴得限制设置

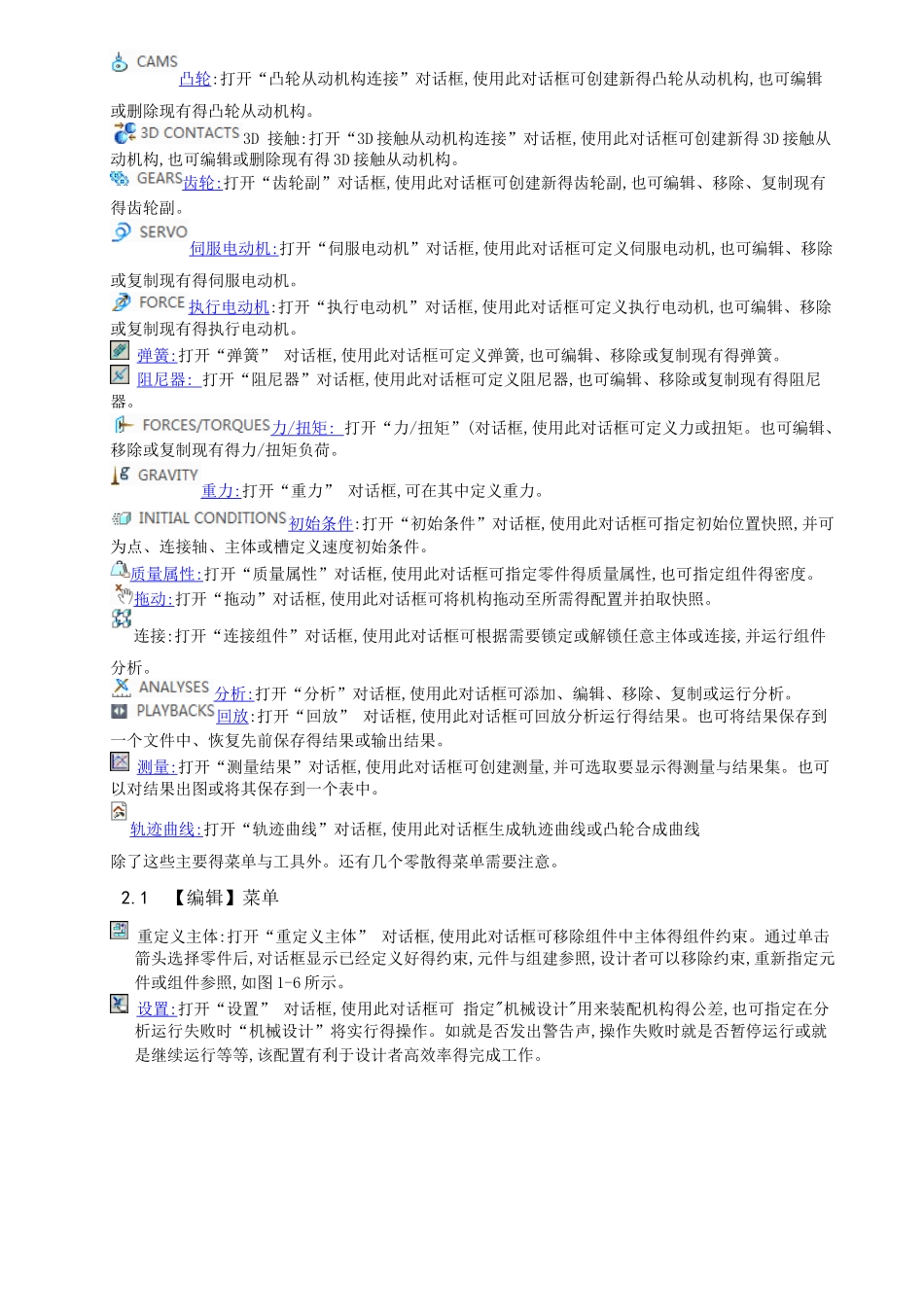

凸轮:打开“凸轮从动机构连接”对话框,使用此对话框可创建新得凸轮从动机构,也可编辑或删除现有得凸轮从动机构
3D 接触:打开“3D 接触从动机构连接”对话框,使用此对话框可创建新得 3D 接触从动机构,也可编辑或删除现有得 3D 接触从动机构
齿轮 : 打开“齿轮副”对话框,使用此对话框可创建新得齿轮副,也可编辑、移除、复制现有得齿轮副
伺服电动机 : 打开“伺服电动机”对话框,使用此对话
