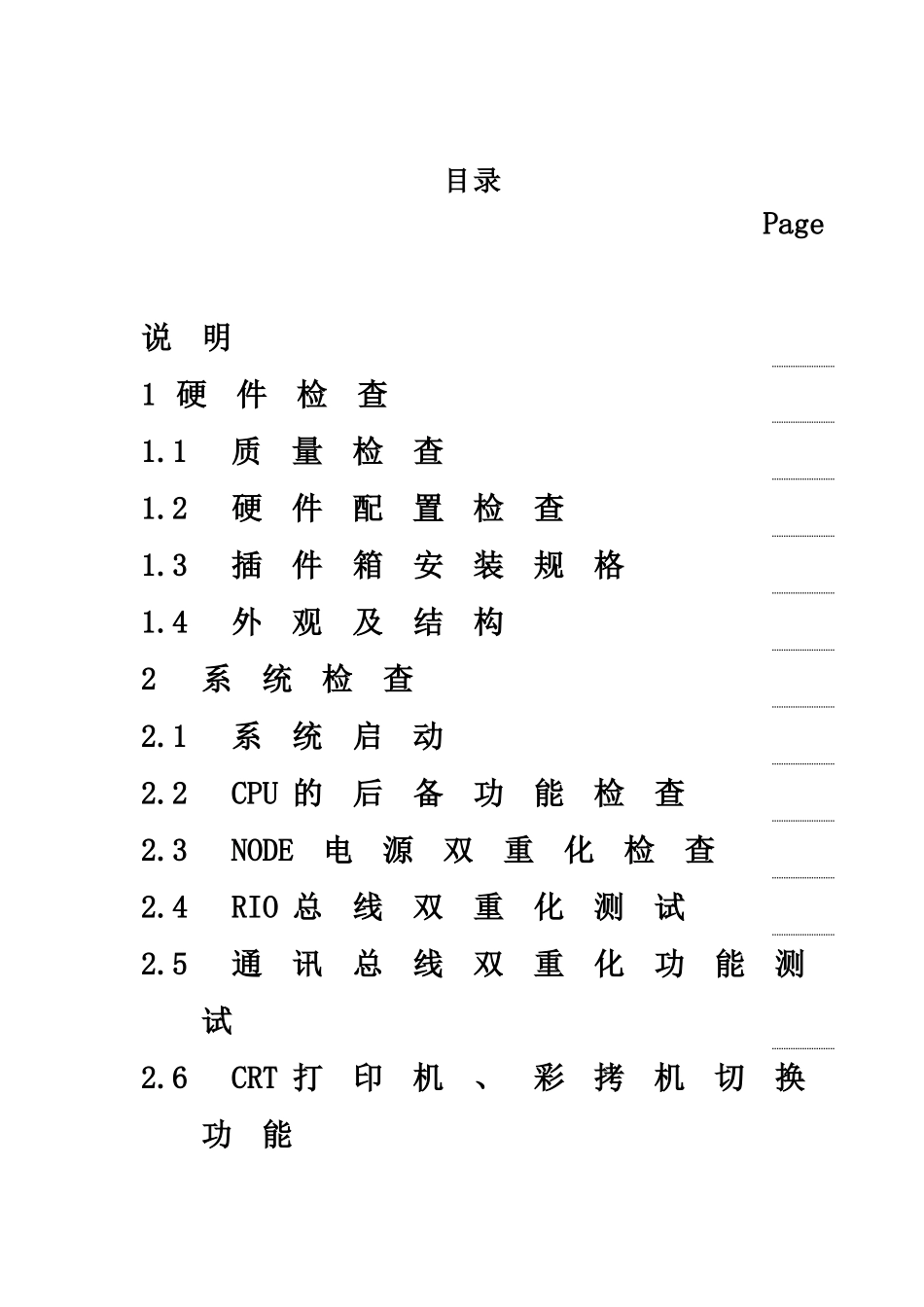

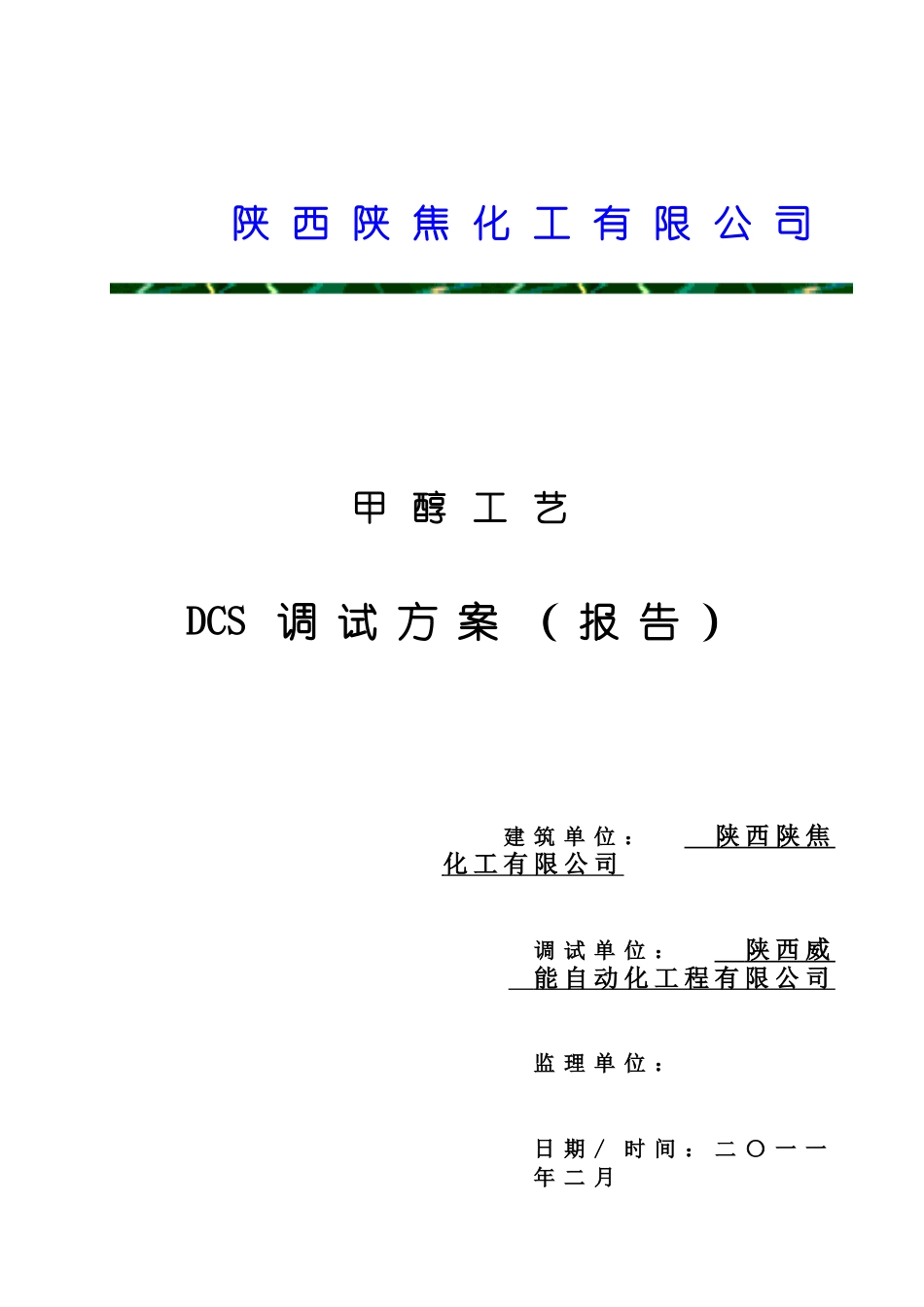

DCS 调试具体方案陕 西 陕 焦 化 工 有 限 公 司甲 醇 工 艺DCS 调 试 方 案 （ 报 告 ）建 筑 单 位 ： 陕 西 陕 焦 化 工 有 限 公 司 调 试 单 位 ： 陕 西 威 能 自 动 化 工 程 有 限 公 司 监 理 单 位 ： 日 期 /时 间 ： 二 〇 一 一年 二 月目录Page说明1 硬件检查1.1质量检查1.2硬件配置检查1.3插件箱安装规格1.4外观及结构2系统检查2.1系统启动2.2CPU 的后备功能检查2.3NODE电源双重化检查2.4RIO 总线双重化测试2.5通讯总线双重化功能测试2.6CRT 打印机、彩拷机切换功能3 操作站应用功能的检查3.1 总貌画面3.2 控制分组画面3.3 调整画面3.4 趋势画面3.5 流程图画面3.6 报表功能4 通道测试5 DCS 回路试验5.1 模拟量监视回路5.2 数字量监视回路5.3 单回路控制5.4 串级控制回路6 其它特别软件功能 7 调试记录附件说明 DCS 调试是对DCS 系统硬件及软件进行全面的测试检查和调试。 1 ）调试主要包括五部分内容：硬件检查、系统检查、操作站的应用功能检查、控制站应用功能检查、其它应用功能检查。2 ）在调试期间，为了做到随时记录要检查的所有项目并记录其结果，应使用附件中的“检查单”。3 ）在调试完毕后总结,会签。 调试安排1)调试时间： 2) 参加者 ： 陕西威能自动化工程有限公司：王超陕西陕焦：3) 担当者：陕西自动化工程公司：王超4)使用设备： 5)制作调试记录：记录检查调试内容是否正确是否有变更以及处理方法。6) 调试结果的确认： 调试完毕后，有关单位对调试结果进行确认。1 硬件检查1.1质量检查目的:验证是否通过横河的质量检查；参照:最终确认的《硬件制造规格》或订货清单；方法:检查是否相关的组件都有检验章；评判: 相关组件都应有各自的检验章； 说明： 测试结果： 通过/ 未通过用户调校人员： 威能调校人员： 人员： 日期/ 时间： 1.2系统硬件配置检查目的： 各部件及备品备件是否满足订货的要求：参照： 参照《硬件制造规格书》或订货清单的最终版；方法： 检查各部件及备品备件的型号数量是否符合要求。评判： 每个部件应与《硬件制造规格书》或订货清单中所列一致。说明： 测试结果： 通过/ 未通过用户调校人员： 威能调校人员： 人员： 日期/ 时间： 1.3 插件箱安装规格目的： 该项检查的目的主要是验证所有的插件箱、I/O卡及端子板的数量准确、安装位置正确。参照： 参照...
