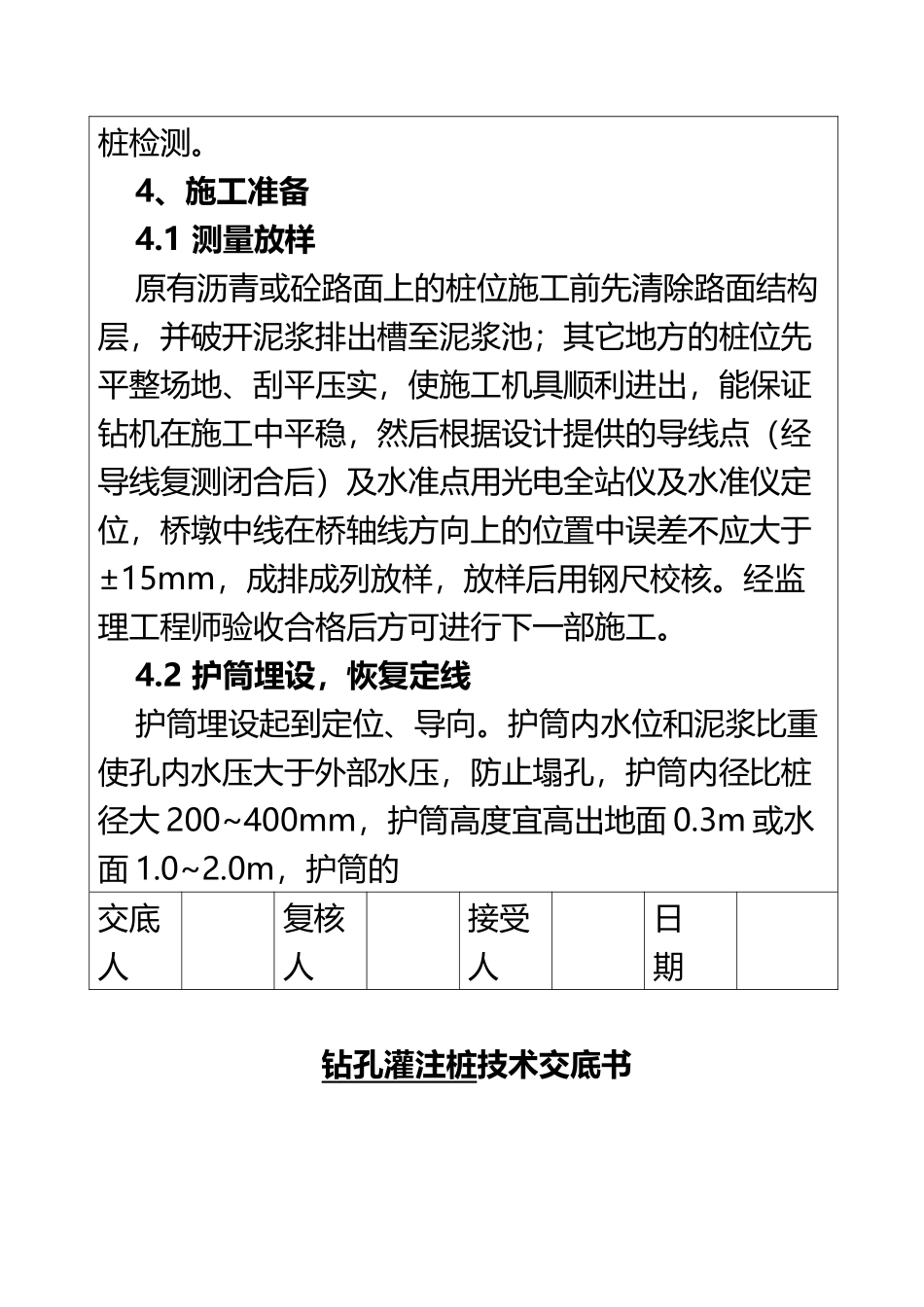

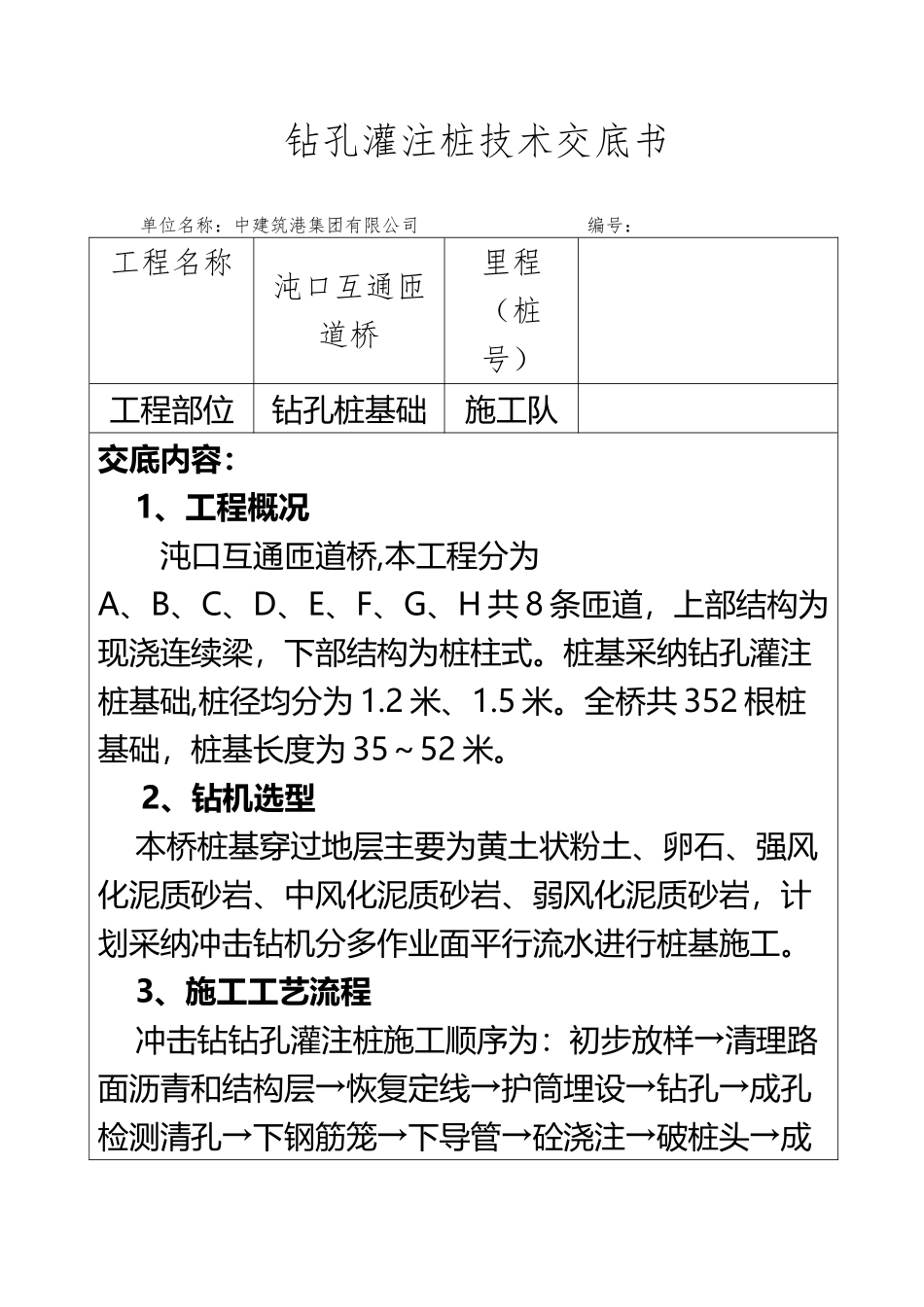

JD-1 桩基施工技术交底(30页)Good is good, but better carries it.精益求精，善益求善。钻孔灌注桩技术交底书 单位名称：中建筑港集团有限公司 编号：工程名称沌口互通匝道桥里程（桩号）工程部位钻孔桩基础施工队交底内容：1、工程概况沌口互通匝道桥,本工程分为A、B、C、D、E、F、G、H 共 8 条匝道，上部结构为现浇连续梁，下部结构为桩柱式。桩基采纳钻孔灌注桩基础,桩径均分为 1.2 米、1.5 米。全桥共 352 根桩基础，桩基长度为 35～52 米。2、钻机选型本桥桩基穿过地层主要为黄土状粉土、卵石、强风化泥质砂岩、中风化泥质砂岩、弱风化泥质砂岩，计划采纳冲击钻机分多作业面平行流水进行桩基施工。3、施工工艺流程冲击钻钻孔灌注桩施工顺序为：初步放样→清理路面沥青和结构层→恢复定线→护筒埋设→钻孔→成孔检测清孔→下钢筋笼→下导管→砼浇注→破桩头→成桩检测。4、施工准备4.1 测量放样原有沥青或砼路面上的桩位施工前先清除路面结构层，并破开泥浆排出槽至泥浆池；其它地方的桩位先平整场地、刮平压实，使施工机具顺利进出，能保证钻机在施工中平稳，然后根据设计提供的导线点（经导线复测闭合后）及水准点用光电全站仪及水准仪定位，桥墩中线在桥轴线方向上的位置中误差不应大于±15mm，成排成列放样，放样后用钢尺校核。经监理工程师验收合格后方可进行下一部施工。4.2 护筒埋设，恢复定线护筒埋设起到定位、导向。护筒内水位和泥浆比重使孔内水压大于外部水压，防止塌孔，护筒内径比桩径大 200~400mm，护筒高度宜高出地面 0.3m 或水面 1.0~2.0m，护筒的交底人复核人接受人日 期钻孔灌注桩技术交底书工程名称沌口互通匝道桥里程（桩号）工程部位钻孔桩基础施工队埋设深度应根据设计要求或桩径及水文地质情况确定，一般情况埋置深度宜为 2~4m。护筒底部和四周所填粘质土必须分层夯实，埋设时位置要准确，护筒要竖直。埋设护筒用十字线拉出护桩，保证护筒竖直中心线与桩中心重合，平面允许误差 50mm，竖直线倾斜不大于 1/150，护筒顶部焊加强筋和吊耳，开出水口，钻进过程中要常常检查是否发生偏移和下沉，并及时纠正。4.3 钻机就位安装钻机时，必须保证钻机平整、稳固，确保在钻进中不发生倾斜、移动、沉陷。测量定位钻心，使钻心与桩孔中心重合。5、钻孔施工5.1 钻孔根据我施工单位对实地现场的考察，本桥桩基采纳冲击钻机钻孔，泥浆护壁；钻孔施工中严格按《公路工程桥涵施工法律规范》进行，并定...
