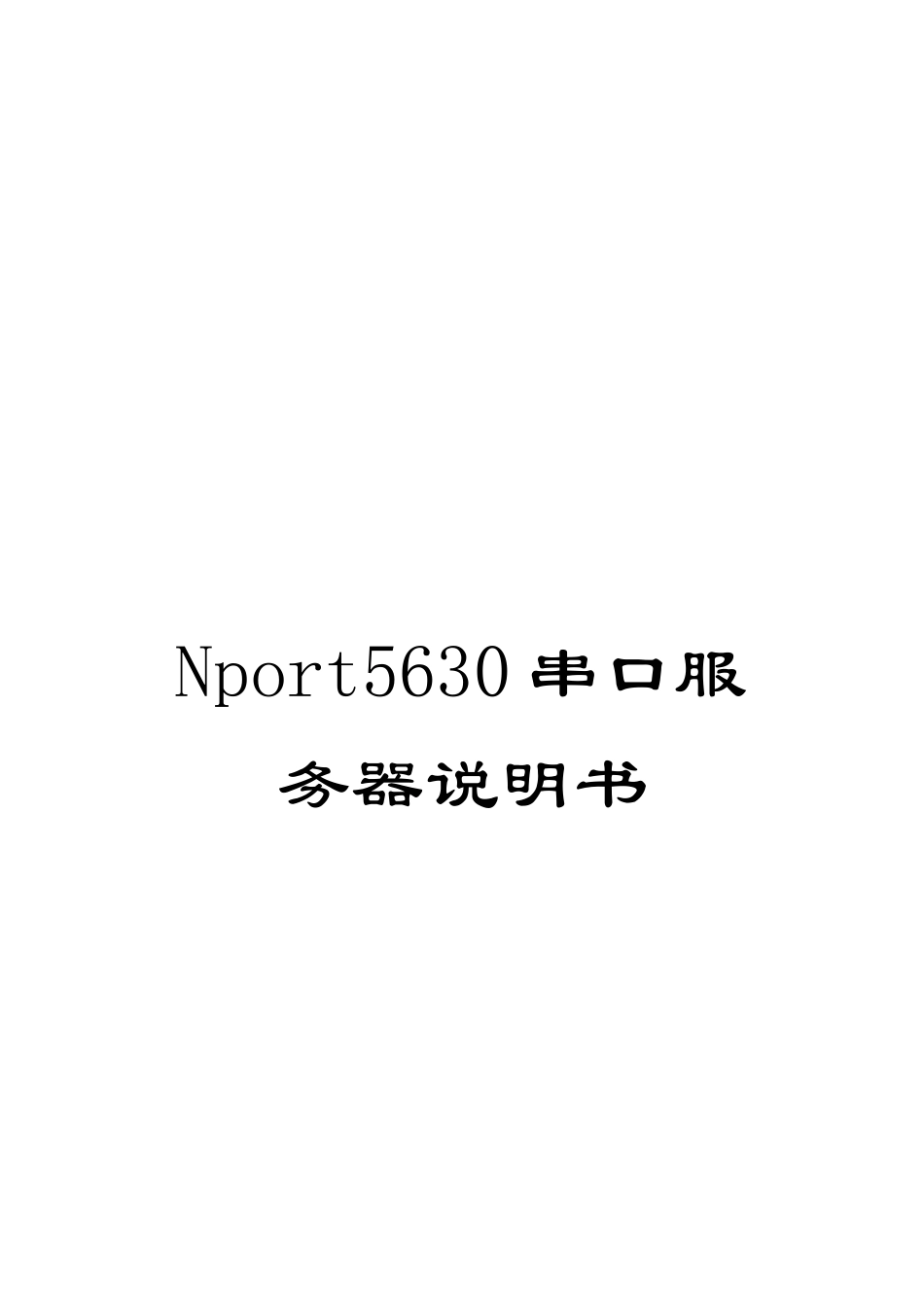

Nport5630串口服务器说明书VIP专享

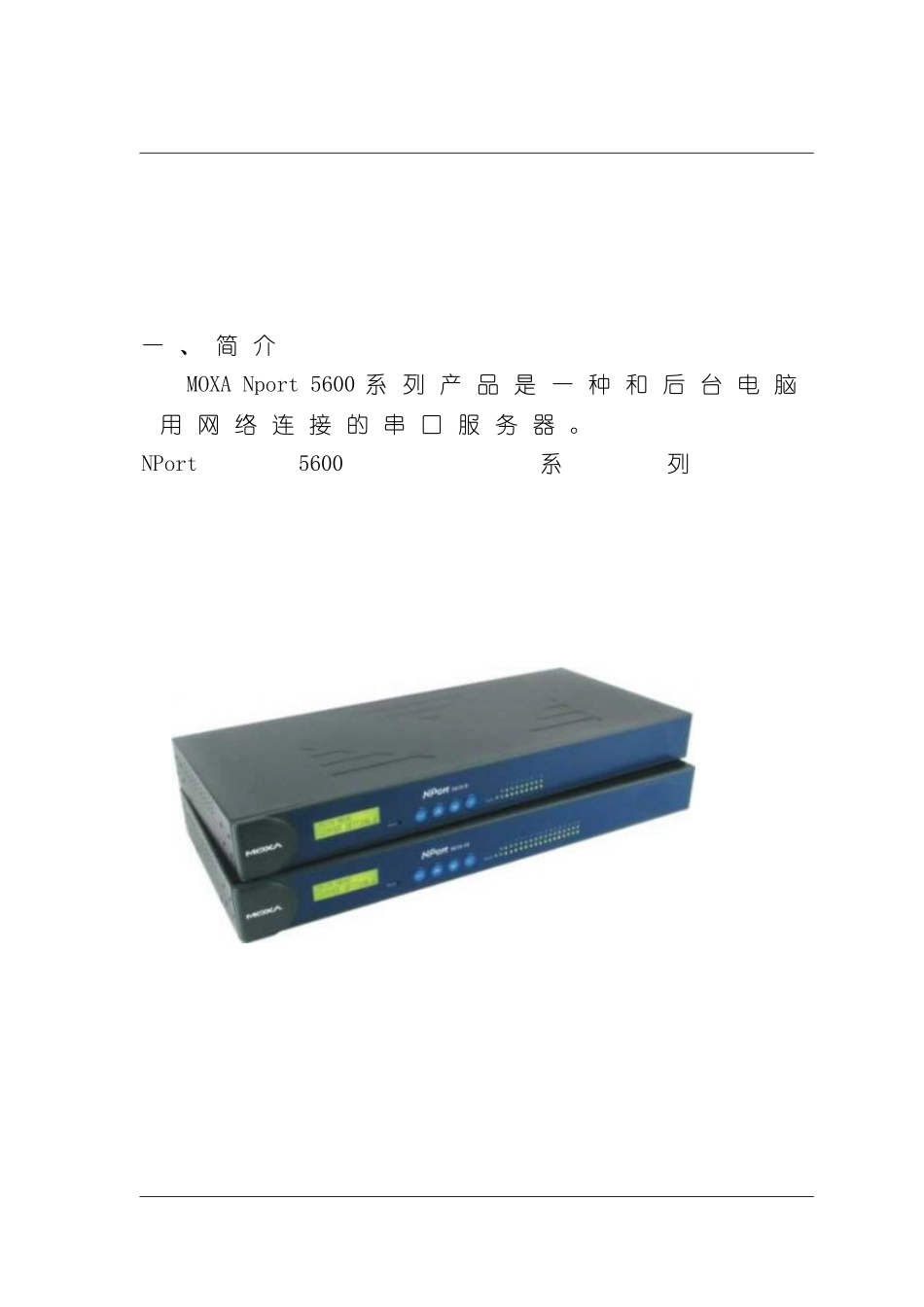

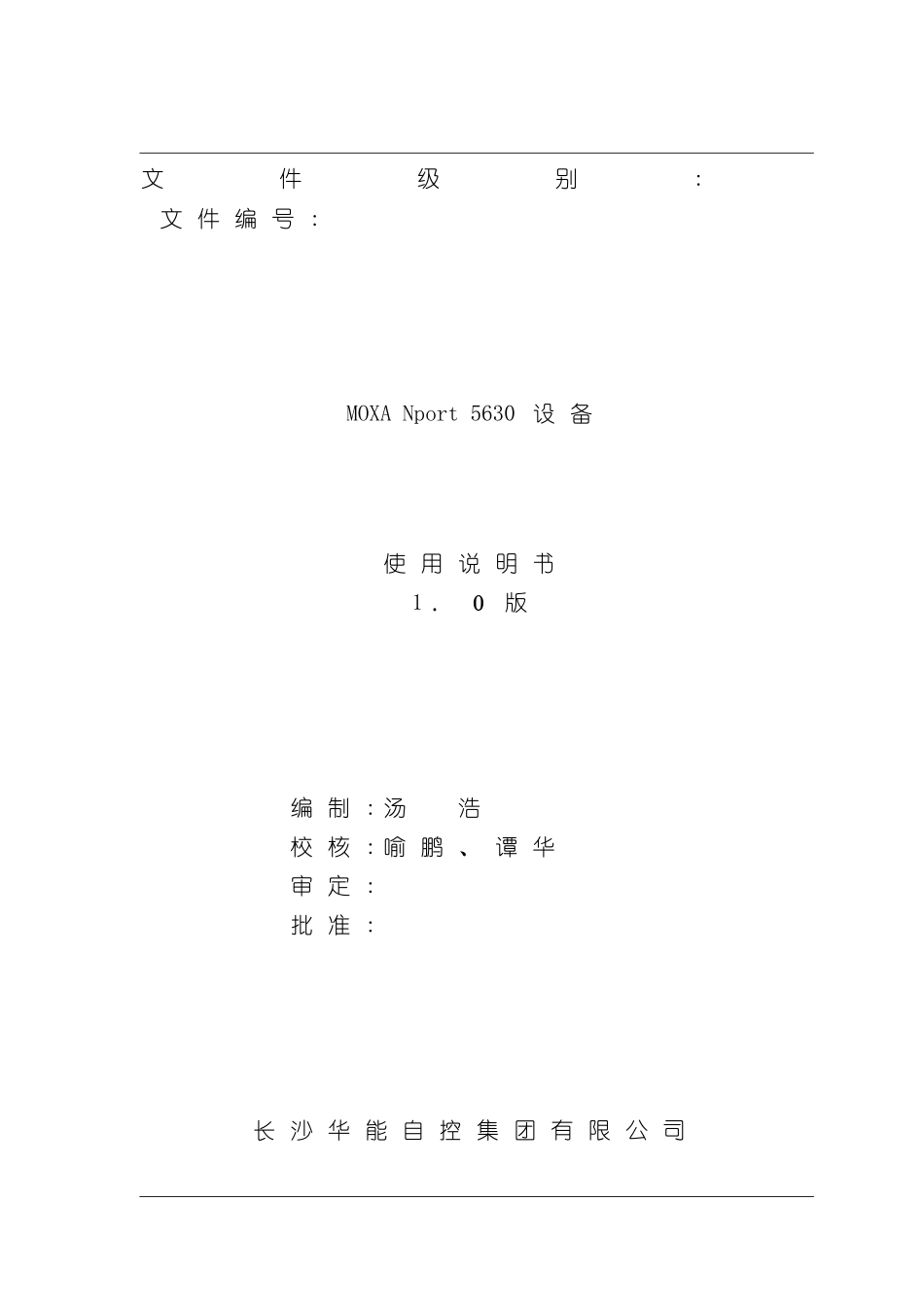

Nport5630 串口服务器说明书文件级别: 文 件 编 号 :MOXA Nport 5630 设 备使 用 说 明 书1 ． ０ 版编 制 : 汤 浩校 核 : 喻 鹏 、 谭 华审 定 :批 准 :长 沙 华 能 自 控 集 团 有 限 公 司一 、 简 介 MOXA Nport 5600 系 列 产 品 是 一 种 和 后 台 电 脑用 网 络 连 接 的 串 口 服 务 器 。NPort 5600 系列 多 个 不 同 的 后 台 电 脑 能 够 共 同 分 享 １ 个Nport 5600 设 备二 、 Nport 5600 通 信 线 制 作 Nport 5600 系 列 串 口 接 线 引 脚引脚号RS232RS422 / 4 线 RS4852 线 RS4851DSR 2RTS3GNDTXD+4TXDTXD-5RXDRXD-DATA-6DCDRXD+DATA+7CTSGNDGND8DTR三 、 Nport 5600 设 置 面 板 和 按 钮 说 明灯 :LED 灯 - 灯 颜 色 - 含 义 LED灯颜 色含 义准 备 灯红正 在 启 动 中 ,长 期 则 是 有错 误绿正 常1-8/16通 信 信 号 灯正 在 接 收 数 据绿正 在 发 送 数 据 按 键 :键 名 称 -含 义MENU菜 单 键∧上 翻 键∨下 翻 键SEL选 择 键先 在 NPORT 5600上 把 NPORT 5600的 IP 设 置 好 , 具体 操 作 方 法 如 Menu( 主 选 单 )  NetWork Setting  IP Address  设置 为 192.168.X.X  NetMask  设 置 为 255.255.255.0四 、 后 台 电 脑 设 置 在 后 台 电 脑 中 安 装 好 Nport 5600 的 驱 动 程 ,安 装 完 毕 后 在 开 始 菜 单 中 选 择 程 序 , 然 后再选择刚安装好的NPort Administration Suite  NPort Administrator 打 开 后 选 择 Broadcast Search ( 自 动 查 找 在 网络 内 的 Nport )配 置 Nport 5600 设 置 PORTx 端 口 的 通 信 方 式 Com Mapping ( 串 口 映 射 ) 也 就 是 把 NPORT 的 PORTx 映 射 为 电 脑 中 的 COM 到 此 设 置 完 毕 , 点 击中 的 Apply应 用 刚 才 的 设 置 。 后 台 软 件 中 的 串 口 的 COM MAPPING 中 的 COM PORT 应 相 对 应 。后 台 软 件 中 的 其 它 设 置 请 参 阅 MTC 的 帮 助 文件 。
