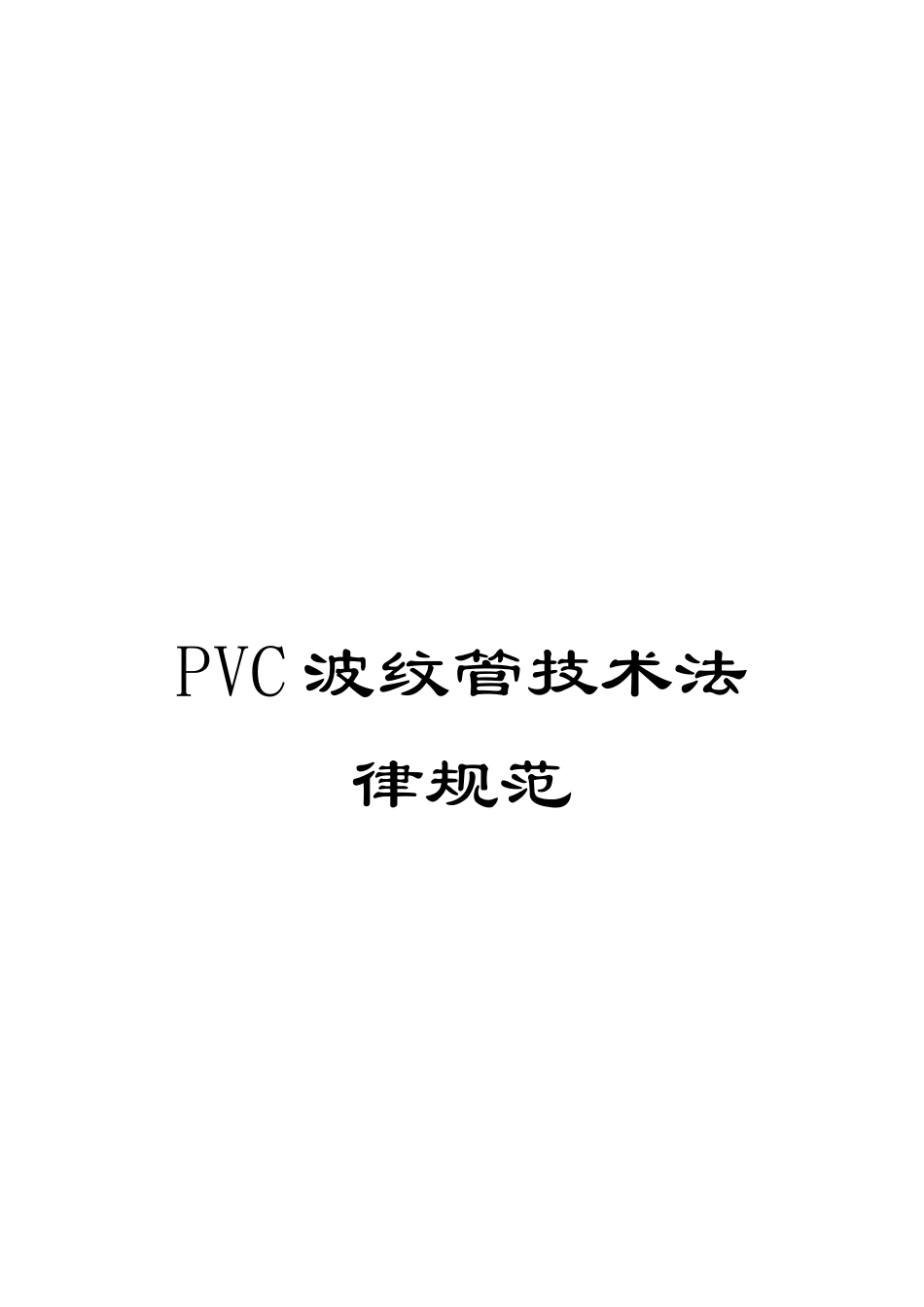

PVC波纹管技术规范

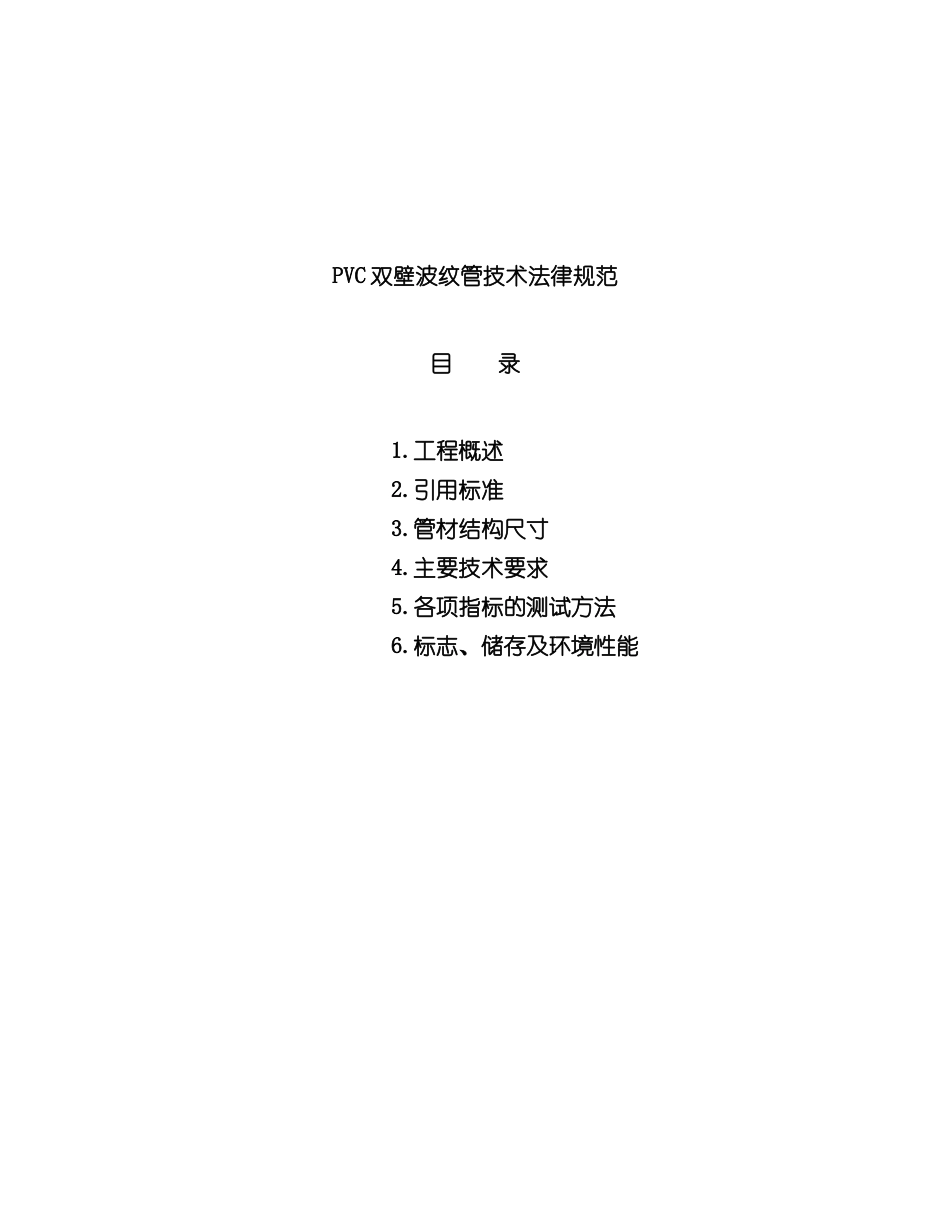

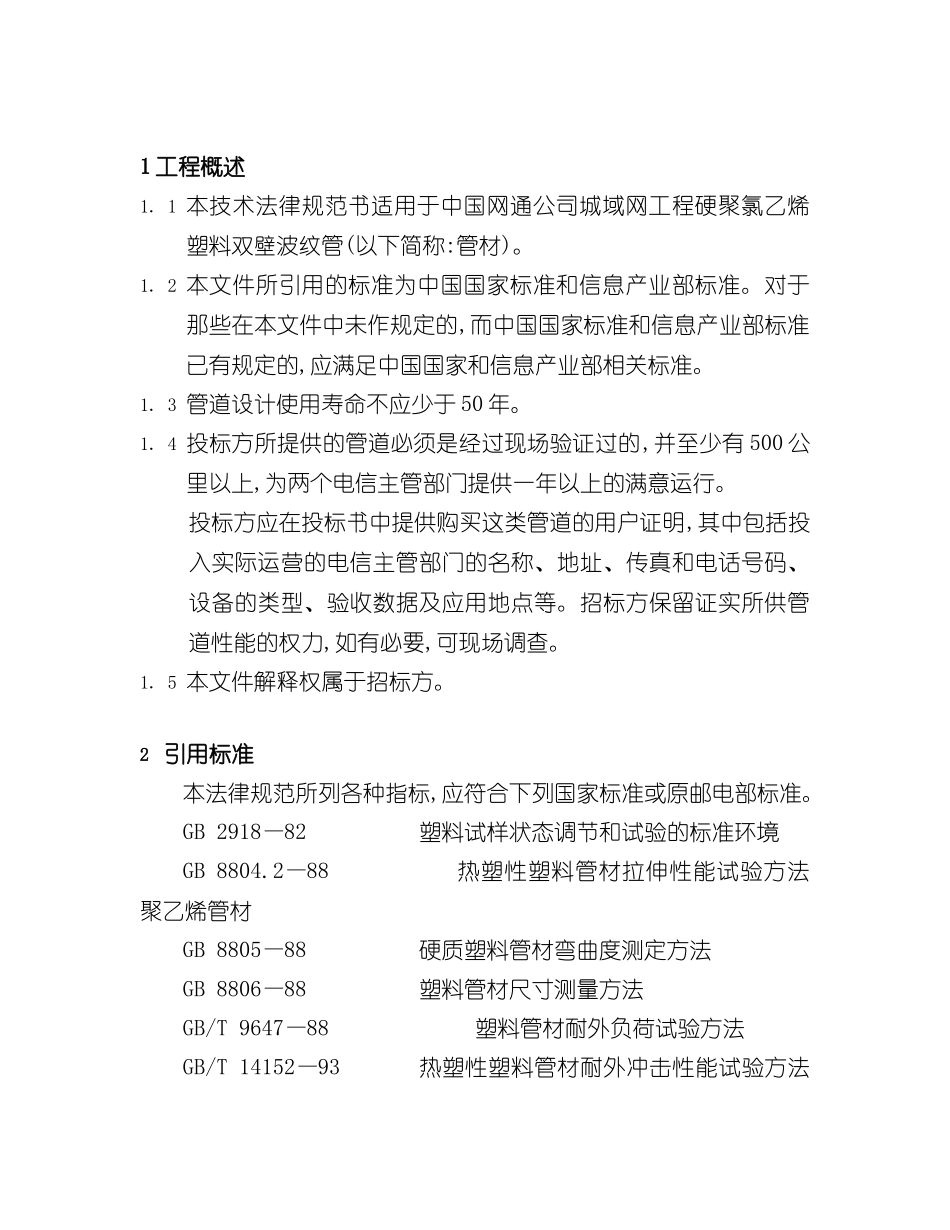

PVC 波纹管技术法律规范PVC 双壁波纹管技术法律规范目 录1.工程概述2.引用标准3.管材结构尺寸4.主要技术要求5.各项指标的测试方法6.标志、储存及环境性能1 工程概述1．1 本技术法律规范书适用于中国网通公司城域网工程硬聚氯乙烯塑料双壁波纹管(以下简称:管材)。1．2 本文件所引用的标准为中国国家标准和信息产业部标准。对于那些在本文件中未作规定的,而中国国家标准和信息产业部标准已有规定的,应满足中国国家和信息产业部相关标准。1．3 管道设计使用寿命不应少于 50 年。1．4 投标方所提供的管道必须是经过现场验证过的,并至少有 500 公里以上,为两个电信主管部门提供一年以上的满意运行。投标方应在投标书中提供购买这类管道的用户证明,其中包括投入实际运营的电信主管部门的名称、地址、传真和电话号码、设备的类型、验收数据及应用地点等。招标方保留证实所供管道性能的权力,如有必要,可现场调查。1．5 本文件解释权属于招标方。2 引用标准本法律规范所列各种指标,应符合下列国家标准或原邮电部标准。GB 2918—82塑料试样状态调节和试验的标准环境GB 8804.2—88 热塑性塑料管材拉伸性能试验方法 聚乙烯管材GB 8805—88硬质塑料管材弯曲度测定方法GB 8806—88塑料管材尺寸测量方法GB/T 9647—88塑料管材耐外负荷试验方法GB/T 14152—93热塑性塑料管材耐外冲击性能试验方法真实冲击率法ZB G33 008—89聚氯乙烯塑料波纹电线管3 管材结构尺寸3．1 硬聚氯乙烯管结构尺寸表 1 mm标称直径 外径允许偏差最小内径di min管长100/90+0.3-0.6886000±30110/100+0.4-0.7976000±303．2 管材连接承口结构尺寸 表 2 mm标 称直径最 大外径de max最 小内径di min 弹性密封圈式连接 粘接式连接最 小承 口平 均内径Dimin最 小承 口深度Amin密 封圈 深度 S承口内径 Ds最 小承 口深度Amin插 入深度最小最大100/90100.388100.46040100.1100.560>A/2110/100100.497100.56040100.2100.660>A/2注:承口内径不含管口带斜角部分。3．3 弯管结构尺寸 表 4 mm标称直径 曲率半径 弯管全长(含插口端)最小承口深度 10o 17o 45o100/90 5849 3490 1393 1120 60110/100 5849 3490 1393 1120 603．4 密封圈结构尺寸 弹性密封圈能够是覆盖一个波槽的单体,也能够是覆盖连续两个波槽的联合体。尺寸规格应满足密封要求。4 主要技术要求4．1 颜色管材的色泽应均匀一致,颜色一般选黑色或灰色,由供需双方商...
