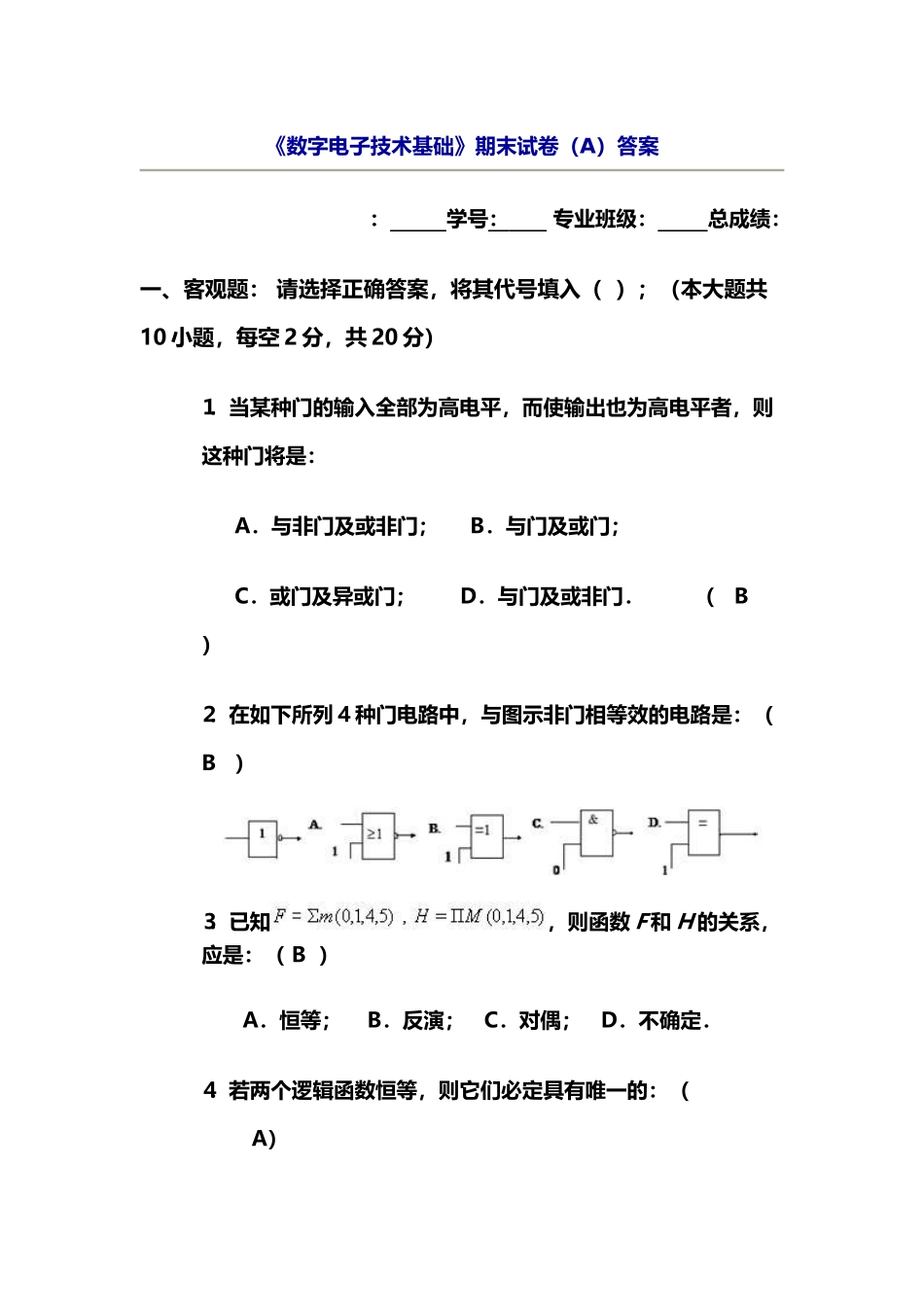

《数字电子技术基础》期末试卷(A)答案(9 页)Good is good, but better carries it.精益求精，善益求善。《数字电子技术基础》期末试卷（A）答案 ： 学号： 专业班级： 总成绩：一、客观题： 请选择正确答案，将其代号填入（ ）；（本大题共10 小题，每空 2 分，共 20 分）⒈ 当某种门的输入全部为高电平，而使输出也为高电平者，则这种门将是：A．与非门及或非门； B．与门及或门；C．或门及异或门； D．与门及或非门． （ B ）⒉ 在如下所列 4 种门电路中，与图示非门相等效的电路是：（ B ） ⒊ 已知，则函数 F 和 H 的关系，应是：（ B ）A．恒等； B．反演； C．对偶； D．不确定． ⒋ 若两个逻辑函数恒等，则它们必定具有唯一的：（A）A．真值表； B．逻辑表达式； C．电路图； D．逻辑图形符号．⒌ 一逻辑函数的最小项之和的标准形式，它的特点是：（C）A．项数最少； B．每个乘积项的变量数最少；C．每个乘积项中，每种变量或其反变量只出现一次；D．每个乘积项相应的数值最小，故名最小项．⒍ 双向数据总线可以采纳（ B ）构成。A．译码器； B．三态门； C．与非门； D．多路选择器．⒎ 在下列逻辑部件中，不属于组合逻辑部件的是（ D ）。A．译码器； B．编码器； C．全加器； D．寄存器．⒏ 八路数据选择器，其地址输入端（选择控制端）有（ C ）个。A．8 个 B．2 个 C．3 个 D．4 个⒐ 为将 D 触发器转换为 T 触发器，如图所示电路的虚线框内应是（ D ）。A．或非门 B．与非门 C．异或门 D．同或门 ⒑ 为产生周期性矩形波，应当选用（ C ）。A．施密特触发器 B．单稳态触发器 C．多谐振荡器 D．译码器二、化简下列逻辑函数（每小题 5 分，共 10 分）⒈ 用公式法化简逻辑函数： ⒉ 用卡诺图法化简逻辑函数：Y(A,B,C,D)=∑m(2 ,3,7,8,11,14) 给定约束条件为 m0+m5+ m10+m15 =0 三、非客观题(本题两小题，共 20 分)⒈ 如图所示为三输入变量的或门和与门的逻辑图。根据两种不同的输入波形(见图 b)，画出 Y1、Y2的波形。（本题共 8 分,每个 Y1、Y2各 2 分）解： 2．某一组合逻辑电路如图所示，试分析其逻辑功能。（本题共12 分） 四、非客观题(本题两小题，共 20 分) ⒊ 有红、黄、绿三只指示灯，用来指示三台设备的工作情况，当三台设备都正常工作时，绿灯亮；当有一台设备有故障时，黄灯亮，当有两台设备同时发生故...
