《电子技术基础》期末考试题

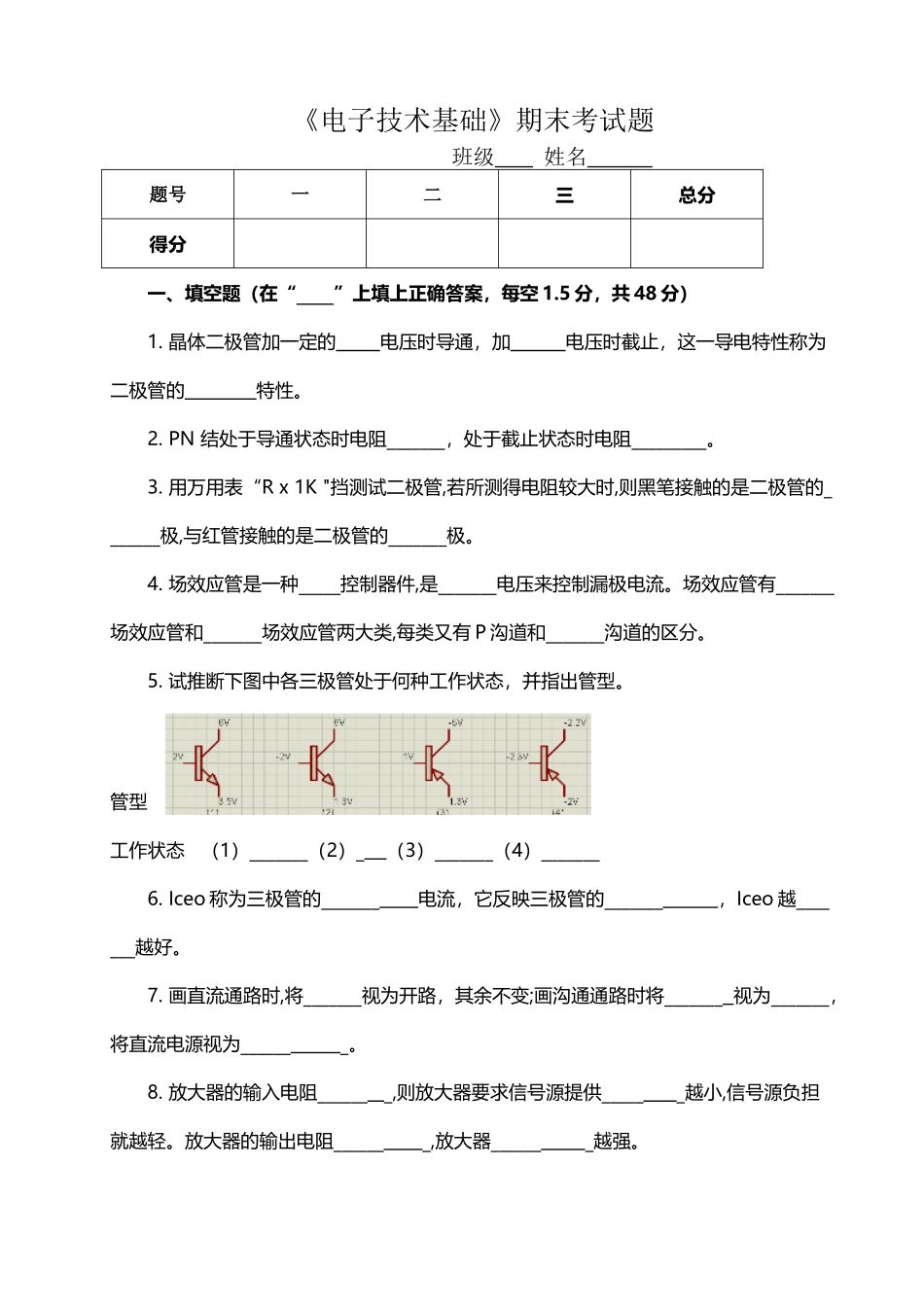

《电子技术基础》期末考试题(2 页)Good is good, but better carries it.精益求精，善益求善。《电子技术基础》期末考试题 班级 姓名 题号一二三总分得分一、填空题（在“ ”上填上正确答案，每空 1.5 分，共 48 分）1. 晶体二极管加一定的 电压时导通，加 电压时截止，这一导电特性称为二极管的 特性。2. PN 结处于导通状态时电阻_______，处于截止状态时电阻_________。3. 用万用表“R x 1K "挡测试二极管,若所测得电阻较大时,则黑笔接触的是二极管的_______极,与红管接触的是二极管的_______极。4. 场效应管是一种_____控制器件,是_______电压来控制漏极电流。场效应管有_______场效应管和_______场效应管两大类,每类又有 P 沟道和_______沟道的区分。5. 试推断下图中各三极管处于何种工作状态，并指出管型。管型 （1）_______（2）_______（3）_______（4）_______ 工作状态 （1）_______（2）_ （3）_______（4）_______ 6. Iceo 称为三极管的_______ 电流，它反映三极管的_______ ，Iceo 越_______越好。7. 画直流通路时,将_______视为开路，其余不变;画沟通通路时将_______ 视为_______，将直流电源视为______ _。8. 放大器的输入电阻______ _,则放大器要求信号源提供_____ _越小,信号源负担就越轻。放大器的输出电阻______ _,放大器______ _越强。二、推断题（对的打“√”错的打“X”，每题 4 分，共 24 分） 1. 放大器放大信号说明三极管的放大倍数起到了能量的提升作用。（ ） 2. 在基本共射极放大电路中,当电源电压 Vcc 增大时,若电路其他参数不变,则电压放大倍数 Av 值应增大。（ ）3. 在共射极单管放大电路中,若电源电压不变,只要改变集电极电阻 Rc 就能改变集电极电流 Ie 值。（ ）4. 共基极三极管电路只能放大电压而不能放大电流。（ ）5. 稳压二极管一旦反向击穿就会损坏。（ ）6. N 沟道的增强型绝缘栅场效应管的开启电压大于零。（ ）三、选择题（将正确答案填入题后“（）”中，每题 4 分，共 28 分） 1. 某同学用万用表测量一电子线路中的晶体管，测得 VE=-3V，VCE=6V，VBC=-5.4V，则该管是（ ） A. PNP 型处于放大工作状态 B. PNP 型处于截止状态 C. NPN 型处于放大工作状态 D. NPN 型处于截止状态2. 用下图所示电路测试晶体三极管时，合上开关 S1、S2 后，电压表读数为 1.5V，毫安表没有指示，可能是下面哪一种原因？...
