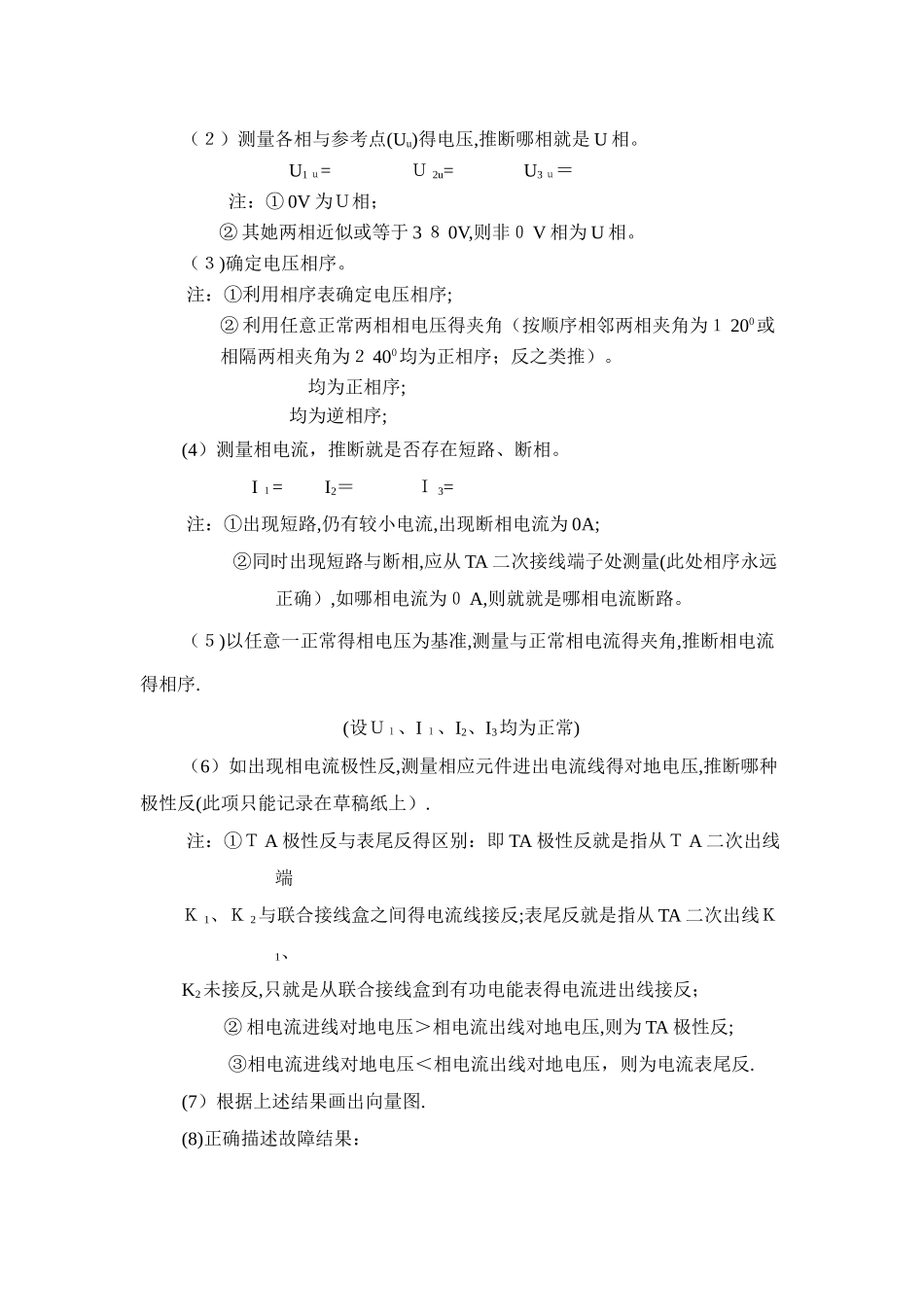

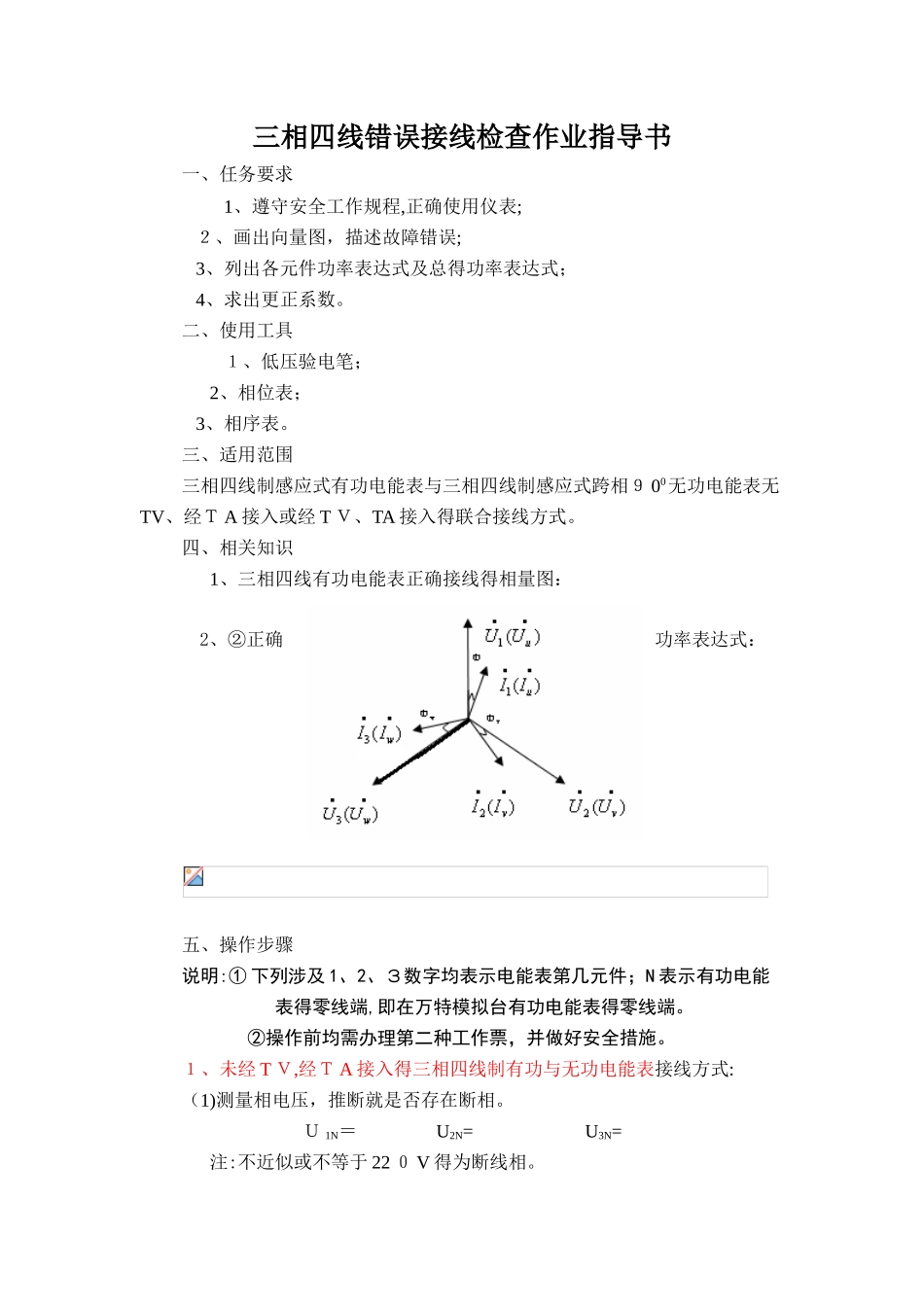

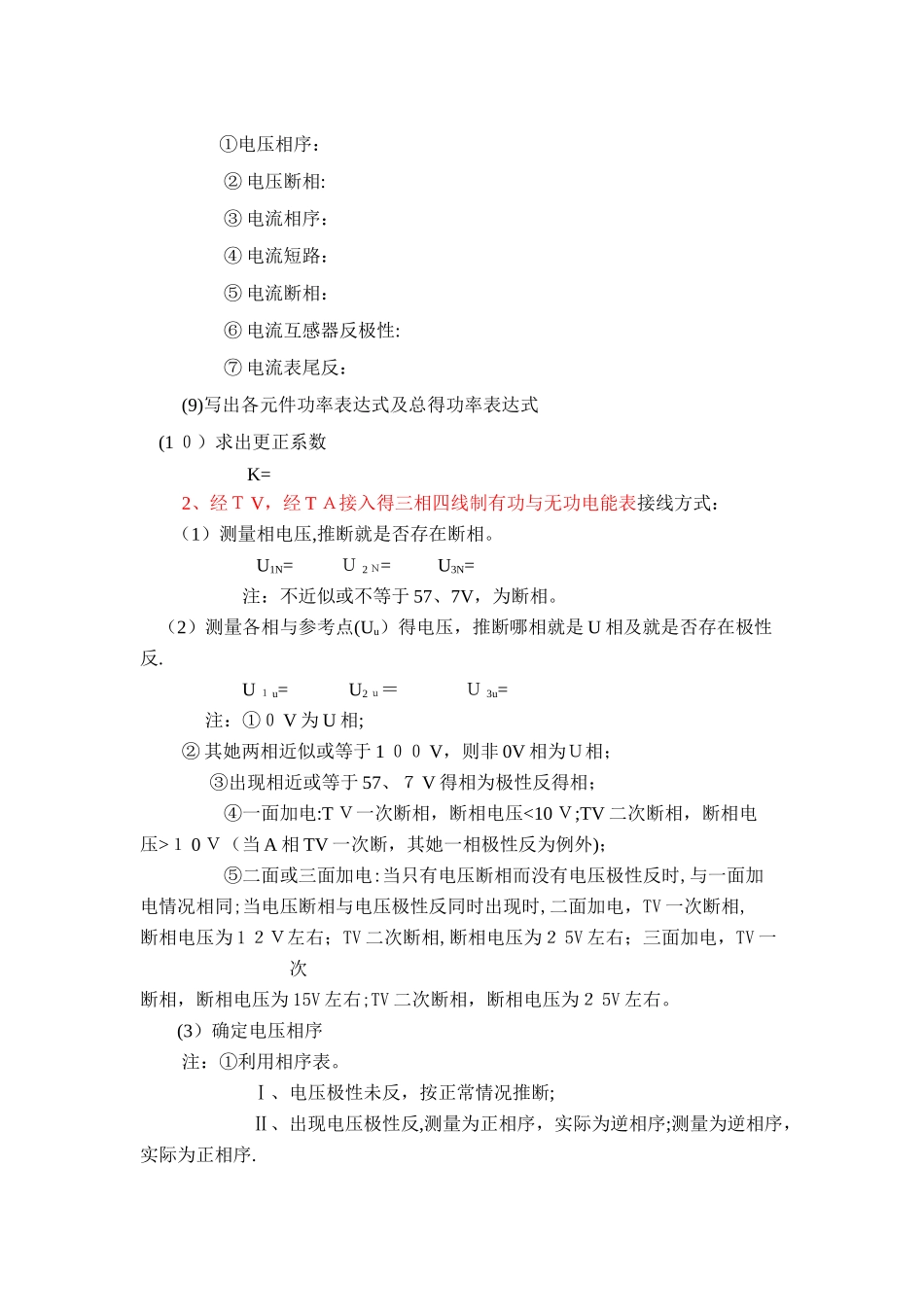

三相四线错误接线检查作业指导书一、任务要求 1、遵守安全工作规程,正确使用仪表; ２、画出向量图，描述故障错误; 3、列出各元件功率表达式及总得功率表达式； 4、求出更正系数。二、使用工具 １、低压验电笔； 2、相位表； 3、相序表。三、适用范围三相四线制感应式有功电能表与三相四线制感应式跨相９ 00无功电能表无TV、经Ｔ A 接入或经 T Ｖ、TA 接入得联合接线方式。四、相关知识1、三相四线有功电能表正确接线得相量图：2、②正确功率表达式： 五、操作步骤说明:① 下列涉及 1、2、３数字均表示电能表第几元件；N 表示有功电能表得零线端,即在万特模拟台有功电能表得零线端。 ②操作前均需办理第二种工作票，并做好安全措施。１、未经 T Ｖ,经Ｔ A 接入得三相四线制有功与无功电能表接线方式:（1)测量相电压，推断就是否存在断相。 Ｕ 1N＝ U2N= U3N= 注:不近似或不等于 22 ０ V 得为断线相。（２）测量各相与参考点(Uu)得电压,推断哪相就是 U 相。 U1 ｕ= Ｕ 2u= U3 ｕ＝ 注：① 0V 为Ｕ相； ② 其她两相近似或等于 3 ８ 0V,则非０ V 相为 U 相。（３)确定电压相序。注：①利用相序表确定电压相序;② 利用任意正常两相相电压得夹角（按顺序相邻两相夹角为１ 200或相隔两相夹角为２ 400均为正相序；反之类推）。 均为正相序; 均为逆相序;(4）测量相电流，推断就是否存在短路、断相。 I １= I2＝ Ｉ 3= 注：①出现短路,仍有较小电流,出现断相电流为 0A; ②同时出现短路与断相,应从 TA 二次接线端子处测量(此处相序永远正确）,如哪相电流为０ A,则就就是哪相电流断路。（５)以任意一正常得相电压为基准,测量与正常相电流得夹角,推断相电流得相序. (设Ｕ１、I １、I2、I3均为正常)（6）如出现相电流极性反,测量相应元件进出电流线得对地电压,推断哪种极性反(此项只能记录在草稿纸上）. 注：①Ｔ A 极性反与表尾反得区别：即 TA 极性反就是指从Ｔ A 二次出线端Ｋ 1、Ｋ 2与联合接线盒之间得电流线接反;表尾反就是指从 TA 二次出线Ｋ1、K2未接反,只就是从联合接线盒到有功电能表得电流进出线接反；② 相电流进线对地电压＞相电流出线对地电压,则为 TA 极性反; ③相电流进线对地电压＜相电流出线对地电压，则为电流表尾反.(7）根据上述结果画出向量图.(8)正确描述故障结果： ①电压相序：② 电压断相:③ 电流相序：④ 电流短路：⑤ 电流断相：⑥ 电流...
