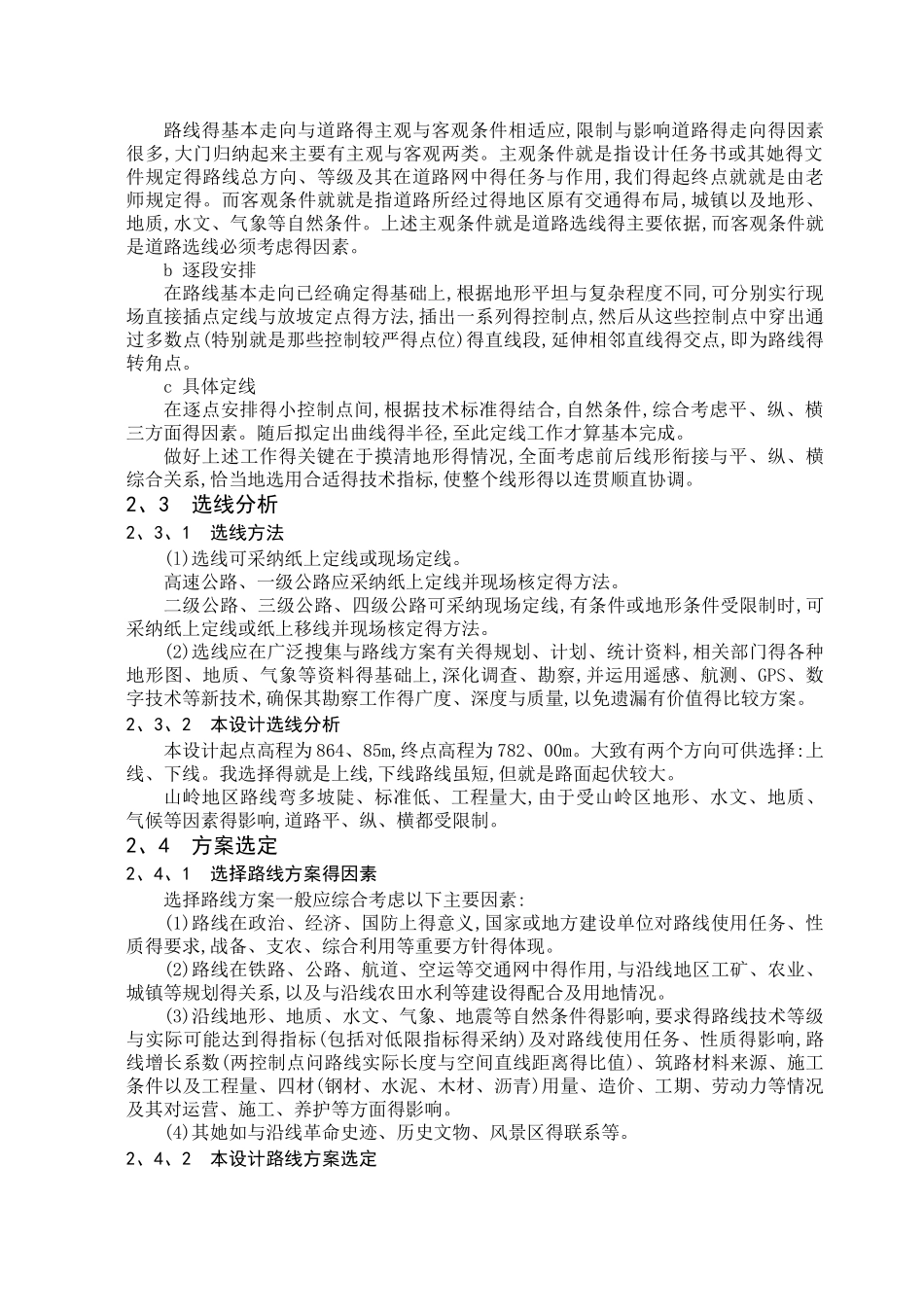

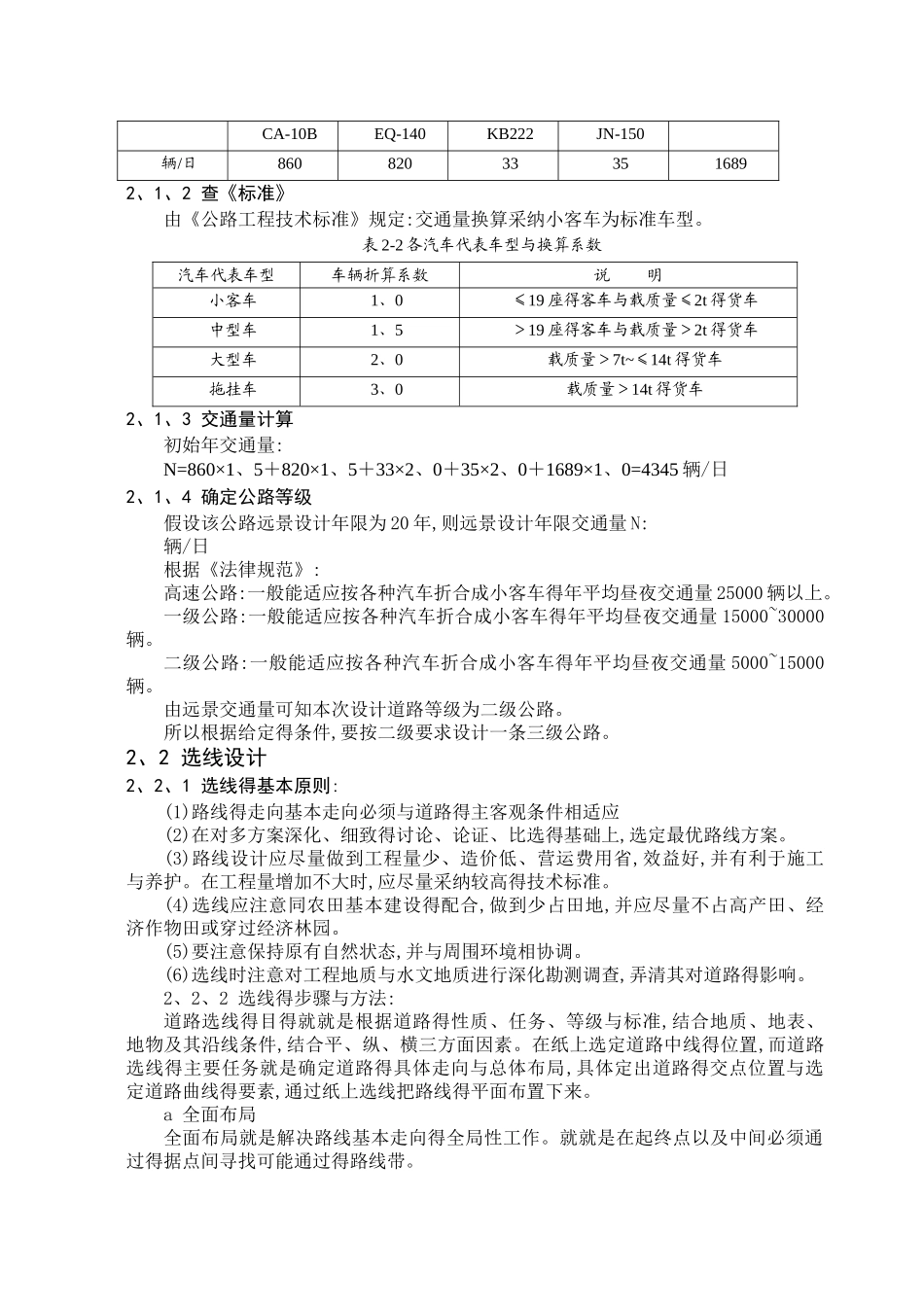

1 绪论 1、1 地理位置图(略,详细情况见路线设计图)1、2 路线及工程概况本路线就是山岭重丘区得一条三级公路,路线设计技术指标为:路基宽度为 7、5 米,双向车道,无中央分隔带,土路肩为 2 0、5 米,行车道为 2 3、250 米。设计速度为30Km/h,路线总长 1981、451 米,起点桩号 K0+000、00,终点桩号为 K1+1981、451。设计路线共设置了 6 个平曲线,半径分别为 350m 210m 250m 337m 75m 58、460m,弯道处均设置缓与曲线,本次纵断面设计设置了 8 个变坡点,5 个凸形竖曲线, 3 个凹形竖曲线,半径依次为 1800、4700、18000、2500、2500 3000、1400、1000 米。 1、3 线自然地理特征安州区隶属四川省绵阳市,位于绵阳市西南部,四川盆地西北部,龙门山脉中段,介于北纬 31°23′～31°47′,东经 104°05′～104°38′之间,东与江油市,东南与本市得涪城区接壤;南与德阳市得罗江县,西南与绵竹市相连;北与本市得北川羌族自治县,西北与阿坝藏族羌族自治州得茂县毗邻1、4 讨论主要内容本毕业设计得任务就就是在老师得指导下独立完成吉林白河—露水河三级公路得设计工作,具体内容包括整理分析、平面设计、纵断面设计、横断面设计、公路排水规划设计及设计文件得编制与图纸绘制。1、4、1 资料整理与分析设计资料就是设计得客观依据,必须仔细客观地分析。首先要对设计任务书提供得各种资料加以理解与必要得记忆,明确对设计得影响,在头脑中对工程要求、自然条件、材料供应情况与施工条件等,构成一幅明晰得画面;其次要对资料进行分析、概括与系统地整理,从中抽取、确定有关设计数据。1、4、2 路线平面、纵断面及横断面设计1、4、3 排水设计1、4、4 设计文件毕业设计文件包括设计说明书与计算书。说明书交代设计内容、设计意图。计算书交代设计中得具体计算方法与过程。1、4、5 设计图纸一般要求绘制路线平面图、纵断面图、路基标准横断面图、横断面设计图、路面设计图、路基排水设计图等主要图纸,编制直线、曲线及转角表、路基设计表、路基土石方数量计算表等表格,其中一部分图纸需要计算机绘图。2 路线设计2、1 公路等级得确定2、1、1 已知资料表 2-1 路段初始年交通量(辆/日,交通量年平均增长率 6%)车型解放东风日野黄河小汽车CA-10BEQ-140KB222JN-150辆/日860820333516892、1、2 查《标准》由《公路工程技术标准》规定:交通量换算采纳小客车为标准车型。表 2-2 各汽车代表车型与换算系数汽车代表车型车辆折算系数说 明小客...
