三角形挂篮计算书

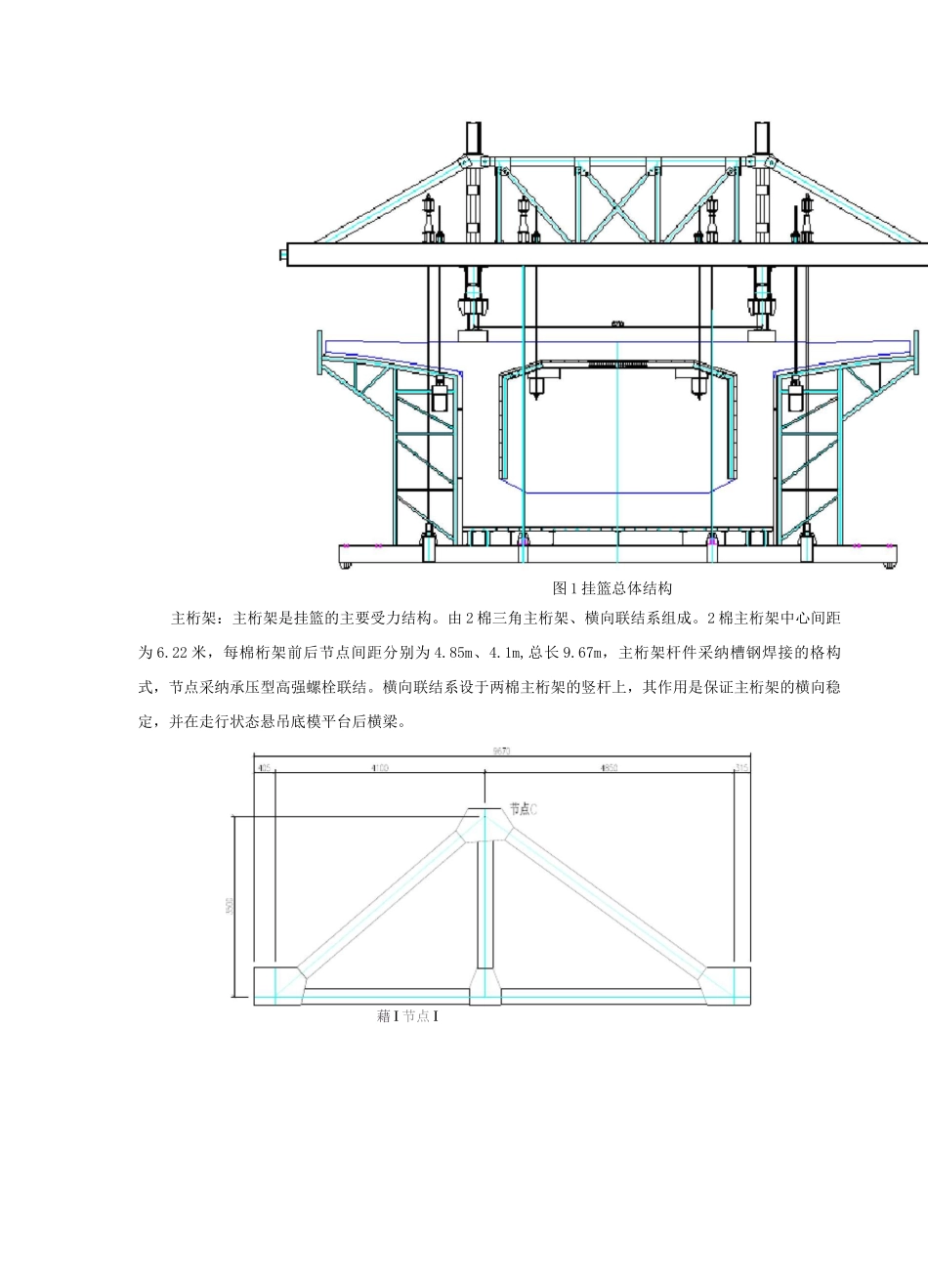

三角形挂篮计算书1.三角形挂篮结构形式，主要性能参数及特点1.1. 挂篮总体结构挂篮由三角形主桁架、底模平台、模板系统、悬吊系统、锚固系统及走行系统六大部分组成。图 1 挂篮总体结构主桁架：主桁架是挂篮的主要受力结构。由 2 棉三角主桁架、横向联结系组成。2 棉主桁架中心间距为 6.22 米，每棉桁架前后节点间距分别为 4.85m、4.1m,总长 9.67m，主桁架杆件采纳槽钢焊接的格构式，节点采纳承压型高强螺栓联结。横向联结系设于两棉主桁架的竖杆上，其作用是保证主桁架的横向稳定，并在走行状态悬吊底模平台后横梁。藉 I 节点 I图 2 主桁架底模平台：底模平台直接承受梁段混凝土重量，并为立模，钢筋绑扎，混凝土浇筑等工序提供操作场地。其由底模板、纵梁和前后横梁组成。底模板采纳大块钢模板；其中纵梁采纳双［32 槽钢和单 132 工字钢，横梁采纳双［36b 槽钢，前后横梁中心距为 5.1m，纵梁与横梁螺栓联接。模板系统:外侧模的模板采纳大块钢模板拼组，内模采纳组合钢模板拼组。外模板长度为 4.3m。内模板为抽屉式结构，可采纳手拉葫芦从前一梁段沿内模走行梁整体滑移就位。图 3 底模平台图 5 内模悬吊系统：悬吊系统用于悬吊底模平台、外模和内模。并将底模平台、外模、内模的自重、梁段混凝土重量及其它施工荷载传递到主构架和已成梁段上。悬吊系统包括底模平台前后吊杆、外模走行梁前后吊杆、内模走行梁前后吊杆、垫梁、扁担梁及螺旋千斤顶。底模前后横梁各设 4 个吊点，采纳双中 25 精轧螺纹钢筋。底模平台前端悬吊在挂篮前上横梁上，前上横梁上设有由垫梁、扁担梁和螺旋千斤顶组成的调节装置，可任意调整底模标高。底模平台后端悬吊在已成梁段的底板上和翼缘板上。外模走行梁和内模走行梁的前后吊杆均采纳单根① 25 精轧螺纹钢筋。其中外模走行梁前吊点与走行梁销接，以避开吊杆产生弯曲次应力。锚固系统：锚固系统设在 2 棉主桁架的后节点上，共 2 组，每组锚固系统包括 2 根后锚扁担梁、2根后锚横梁、6 根后锚杆。其作用是平衡浇筑混凝土时产生的倾覆力矩，确保挂篮施工安全。图 4 外侧模锚固系统的传力途径为主桁架后节点一后锚横梁一后锚上扁担梁一后锚杆一箱梁顶板、翼板。图 6 主桁架后锚走行系统：走行系统包括垫枕、轨道、前支座、后支座、内外走行梁、滚轮架、牵引设备。挂篮走行时前支座在轨道顶面滑行，联结于主构架后节点的后支座反扣在轨道翼缘下并沿翼缘行走。挂篮走行由 2 台 ...
