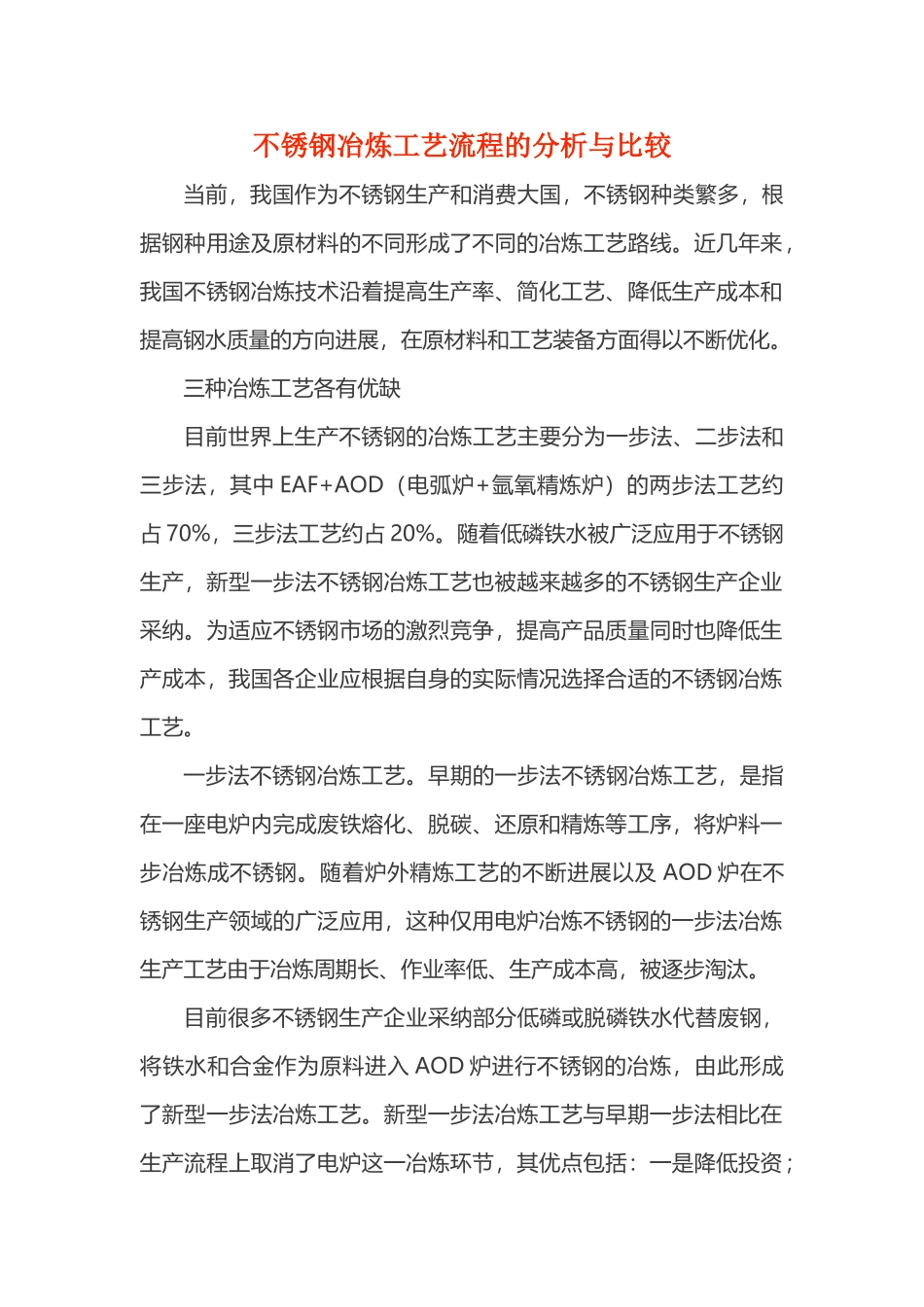

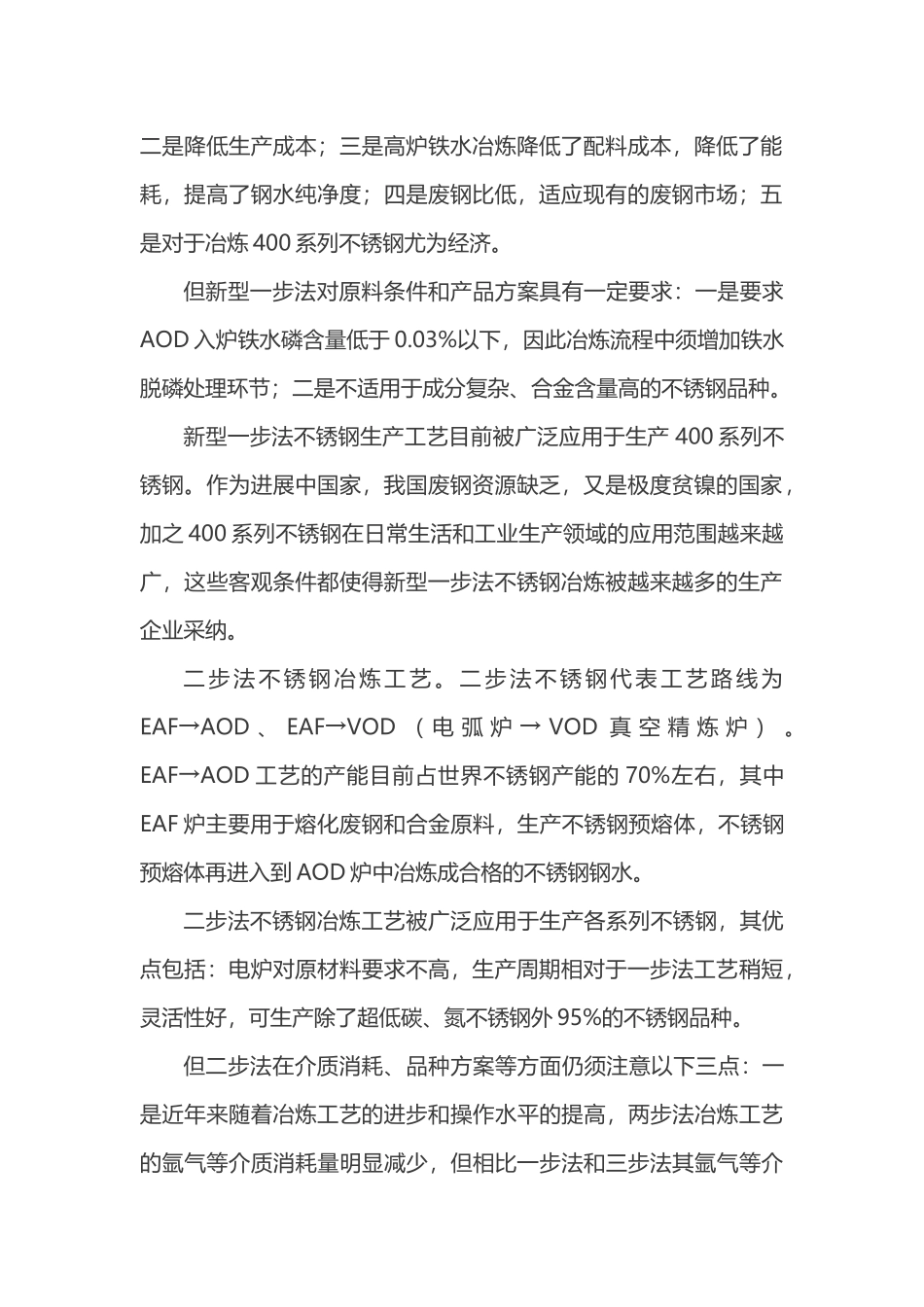

不锈钢冶炼工艺流程的分析比较(6 页)Good is good, but better carries it.精益求精，善益求善。不锈钢冶炼工艺流程的分析与比较当前，我国作为不锈钢生产和消费大国，不锈钢种类繁多，根据钢种用途及原材料的不同形成了不同的冶炼工艺路线。近几年来，我国不锈钢冶炼技术沿着提高生产率、简化工艺、降低生产成本和提高钢水质量的方向进展，在原材料和工艺装备方面得以不断优化。三种冶炼工艺各有优缺目前世界上生产不锈钢的冶炼工艺主要分为一步法、二步法和三步法，其中 EAF+AOD（电弧炉+氩氧精炼炉）的两步法工艺约占 70%，三步法工艺约占 20%。随着低磷铁水被广泛应用于不锈钢生产，新型一步法不锈钢冶炼工艺也被越来越多的不锈钢生产企业采纳。为适应不锈钢市场的激烈竞争，提高产品质量同时也降低生产成本，我国各企业应根据自身的实际情况选择合适的不锈钢冶炼工艺。一步法不锈钢冶炼工艺。早期的一步法不锈钢冶炼工艺，是指在一座电炉内完成废铁熔化、脱碳、还原和精炼等工序，将炉料一步冶炼成不锈钢。随着炉外精炼工艺的不断进展以及 AOD 炉在不锈钢生产领域的广泛应用，这种仅用电炉冶炼不锈钢的一步法冶炼生产工艺由于冶炼周期长、作业率低、生产成本高，被逐步淘汰。目前很多不锈钢生产企业采纳部分低磷或脱磷铁水代替废钢，将铁水和合金作为原料进入 AOD 炉进行不锈钢的冶炼，由此形成了新型一步法冶炼工艺。新型一步法冶炼工艺与早期一步法相比在生产流程上取消了电炉这一冶炼环节，其优点包括：一是降低投资；二是降低生产成本；三是高炉铁水冶炼降低了配料成本，降低了能耗，提高了钢水纯净度；四是废钢比低，适应现有的废钢市场；五是对于冶炼 400 系列不锈钢尤为经济。但新型一步法对原料条件和产品方案具有一定要求：一是要求AOD 入炉铁水磷含量低于 0.03%以下，因此冶炼流程中须增加铁水脱磷处理环节；二是不适用于成分复杂、合金含量高的不锈钢品种。新型一步法不锈钢生产工艺目前被广泛应用于生产 400 系列不锈钢。作为进展中国家，我国废钢资源缺乏，又是极度贫镍的国家，加之 400 系列不锈钢在日常生活和工业生产领域的应用范围越来越广，这些客观条件都使得新型一步法不锈钢冶炼被越来越多的生产企业采纳。二 步 法 不 锈 钢 冶 炼 工 艺 。 二 步 法 不 锈 钢 代 表 工 艺 路 线 为EAF→AOD 、 EAF→VOD （ 电 弧 炉 → VOD 真 空 精 炼 炉 ） 。EAF→AOD...
