不锈钢直饮水管安装方案

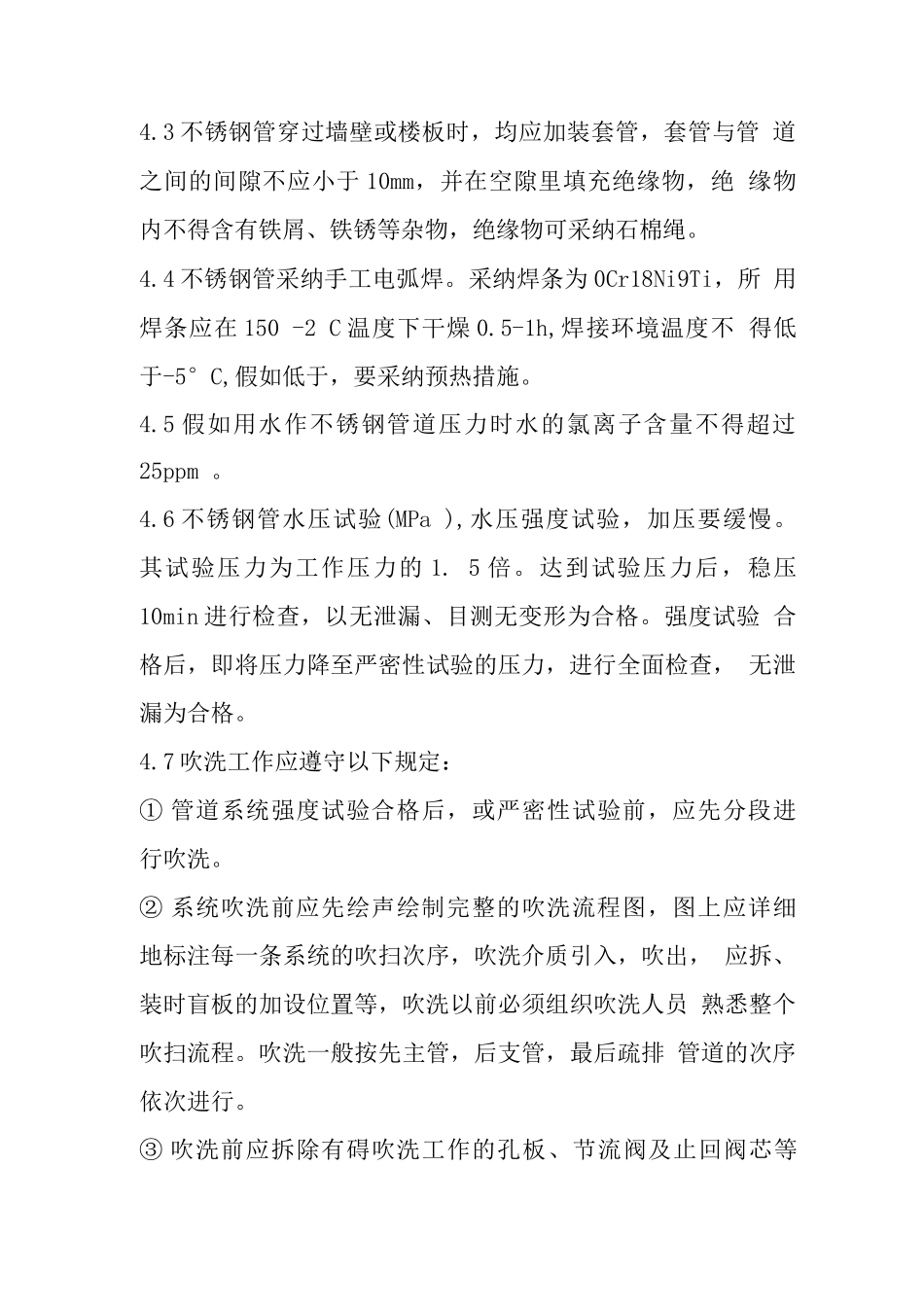

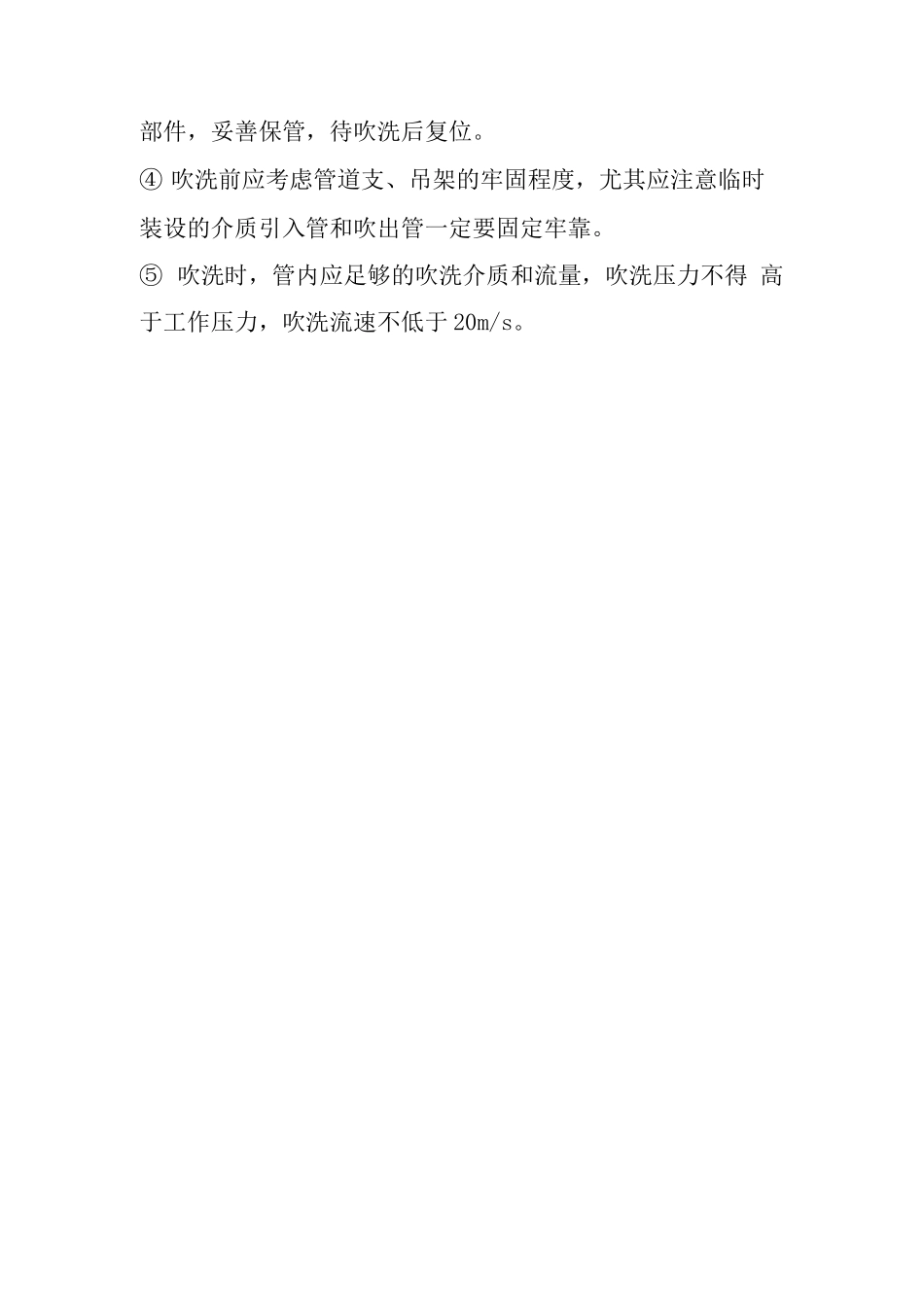

不锈钢直饮水管安装方案1 不锈钢管的加工：不锈钢管子切割时速度较慢，不锈钢管子禁止用氧一乙 焕焰进行切割，以免产生难熔的氧化铬。不锈钢管子需要加 工弯管时，用于煨弯的管子，材质要与所安装的直管段相同， 且不得用负公差的管子煨弯。2 焊接工艺流程：焊前准备 T 焊前检查 T 焊接 T 焊后处理 T 质量检查3 焊接方法：先将其坡上的毛刺等用锉刀、砂纸清除掉，再在施焊 前两小时内，用不锈钢丝刷及丙酮（或工业洒精、香蕉水等） 将管端、坡及内外壁 30mm 以内的脏物、油渍清除洁净。焊接前，还应在距焊 4《mm 以外，两侧管的 40s 5 0mm 长度区间内，用板遮挡住，或涂白圭粉，以防止焊接 中的飞溅物落在上面。4 安装要求：4.1 不锈钢管子安装前应进行清洗，并应吹干或擦干，除去 油渍及其它污物。管子表面有机械损伤时，必须加以修整， 使其光滑，并要进行酸洗或钝化处理。4.2 不锈钢管不允许与碳钢支架接触，应在支架与管道之间 垫入不锈钢片以及不含氯离子的塑料或橡胶垫片。4.3 不锈钢管穿过墙壁或楼板时，均应加装套管，套管与管 道之间的间隙不应小于 10mm，并在空隙里填充绝缘物，绝 缘物内不得含有铁屑、铁锈等杂物，绝缘物可采纳石棉绳。4.4 不锈钢管采纳手工电弧焊。采纳焊条为 0Cr18Ni9Ti，所 用焊条应在 150 -2 C 温度下干燥 0.5-1h,焊接环境温度不 得低于-5°C,假如低于，要采纳预热措施。4.5 假如用水作不锈钢管道压力时水的氯离子含量不得超过 25ppm 。4.6 不锈钢管水压试验(MPa ),水压强度试验，加压要缓慢。 其试验压力为工作压力的 1. 5 倍。达到试验压力后，稳压 10min 进行检查，以无泄漏、目测无变形为合格。强度试验 合格后，即将压力降至严密性试验的压力，进行全面检查， 无泄漏为合格。4.7 吹洗工作应遵守以下规定：① 管道系统强度试验合格后，或严密性试验前，应先分段进 行吹洗。② 系统吹洗前应先绘声绘制完整的吹洗流程图，图上应详细 地标注每一条系统的吹扫次序，吹洗介质引入，吹出， 应拆、装时盲板的加设位置等，吹洗以前必须组织吹洗人员 熟悉整个吹扫流程。吹洗一般按先主管，后支管，最后疏排 管道的次序依次进行。③ 吹洗前应拆除有碍吹洗工作的孔板、节流阀及止回阀芯等 部件，妥善保管，待吹洗后复位。④ 吹洗前应考虑管道支、吊架的牢固程度，尤其应注意临时 装设的介质引入管和吹出管一定要固定牢靠。⑤ 吹洗时，管内应足够的吹洗介质和流量，吹洗压力不得 高于工作压力，吹洗流速不低于 20m/s。
