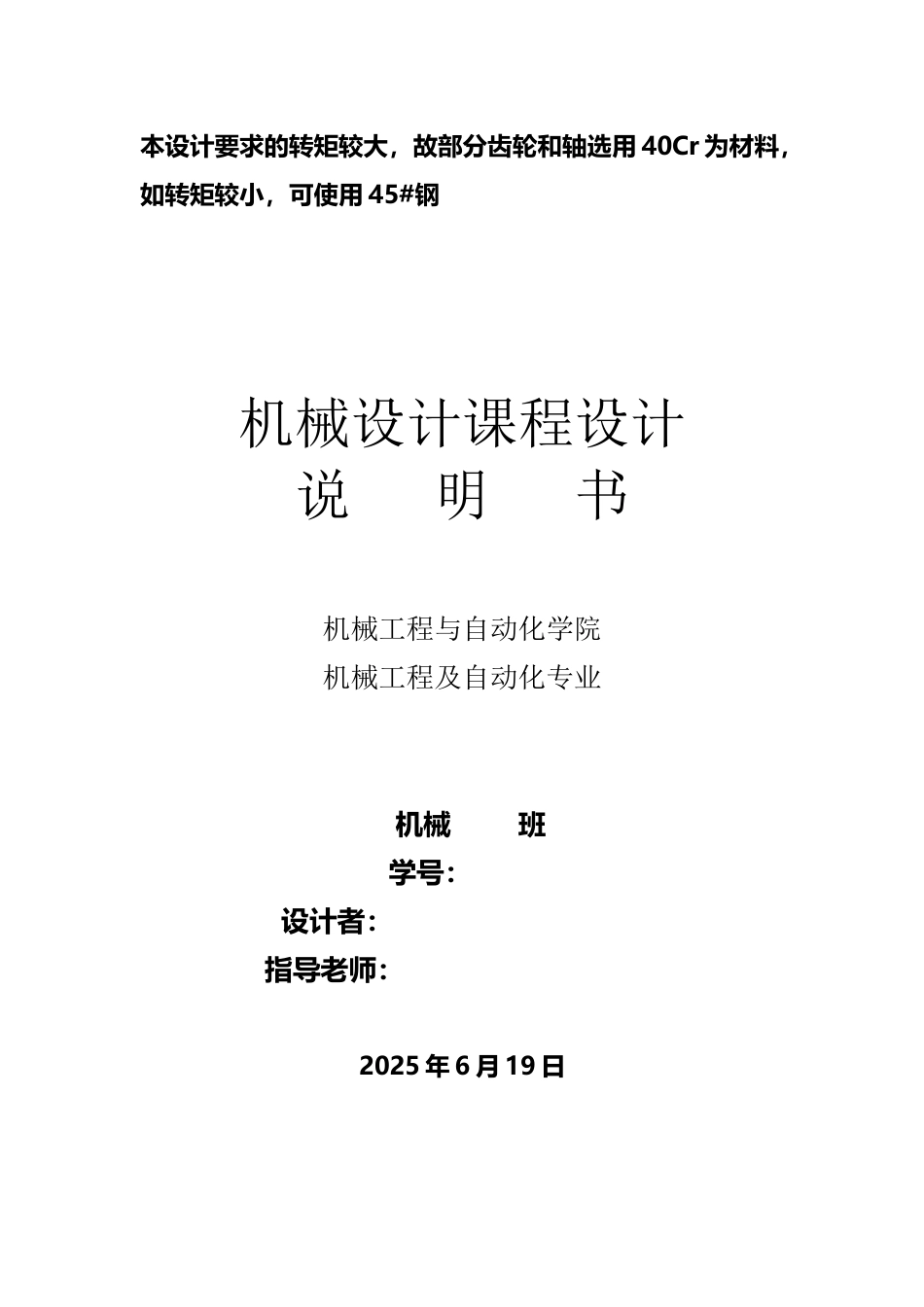

东北大学机械学院机械设计课程设计 ZL-20B(26 页)Good is good, but better carries it.精益求精,善益求善。本设计要求的转矩较大,故部分齿轮和轴选用 40Cr 为材料,如转矩较小,可使用 45#钢机械设计课程设计说 明 书机械工程与自动化学院机械工程及自动化专业 机械 班 学号: 设计者: 指导老师:2025 年 6 月 19 日目 录1. 设 计 任 务 书 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 32. 电 动 机 的 选 择 计 算 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 33. 传动装置的运动与动力参数的选择和计算┄┄┄┄┄┄┄┄┄ 44. 传 动 零 件 的 设 计 计 算 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 95. 轴 的 设 计 计 算 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 186. 轴 的 强 度 校 核 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 197. 滚 动 轴 承 的 选 择 和 寿 命 验 算 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 248. 键 联 接 的 选 择 和 验 算 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 259. 联 轴 器 的 选 择 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 2610.减 速 器 的 润 滑 及 密 封 形 式 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 2611.参 考 资 料 ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ ┄ 26一.设计任务书1) 设计题目 :设计胶带输送机的传动装置2) 工作条件:工作年限工作班制工作环境载荷性质生产批量102多灰尘稍有波动小批3) 技术数据题 号滚筒圆周力F(N)带 速v(m/s)滚筒直径 D(mm)滚筒长度 L(mm)ZL-20480000.244001000二. 电动机的选择计算1)选择电动机系列根据工作要求及工作条件应选用三相异步电动机,封闭式结构,电压 380V,Y 系列。2)选择电动机功率滚筒转动所需要的有效功率为 传动 按表 4.2-9 取: 弹性联轴器效率 η 弹联=0.99传动总效率η=0.791所需的电动机功率选 ...
