中小型公司企业网络设计方案

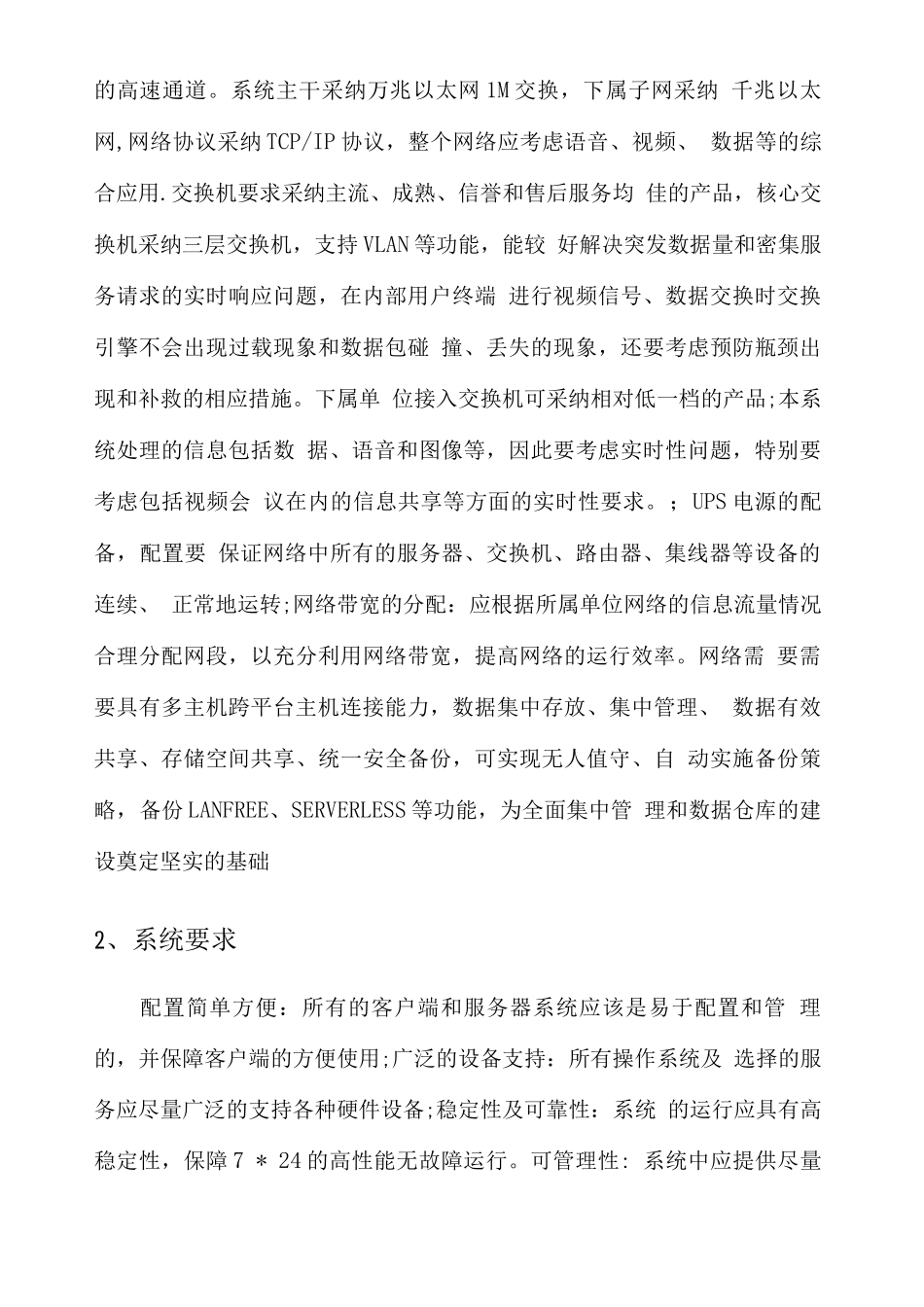

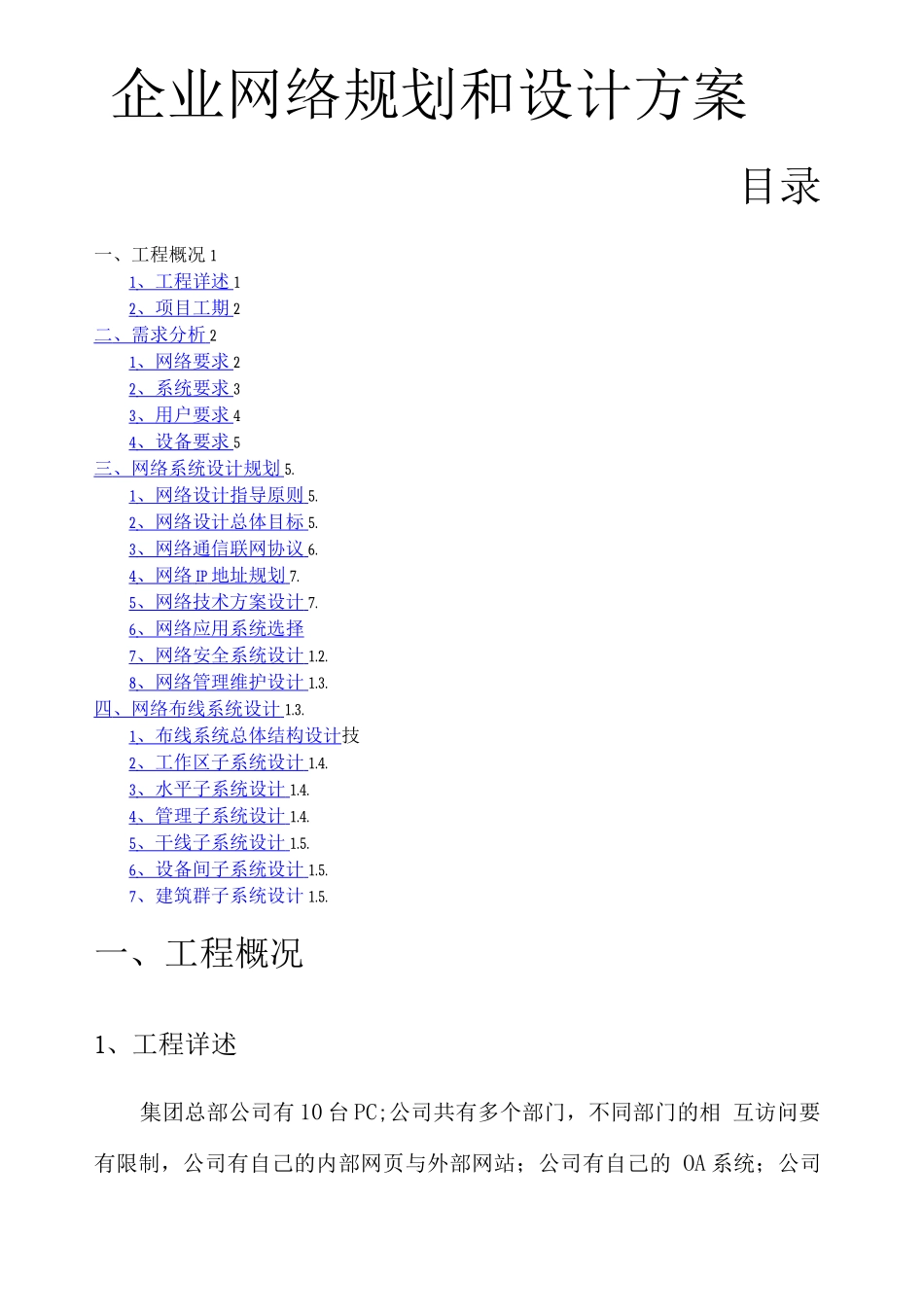

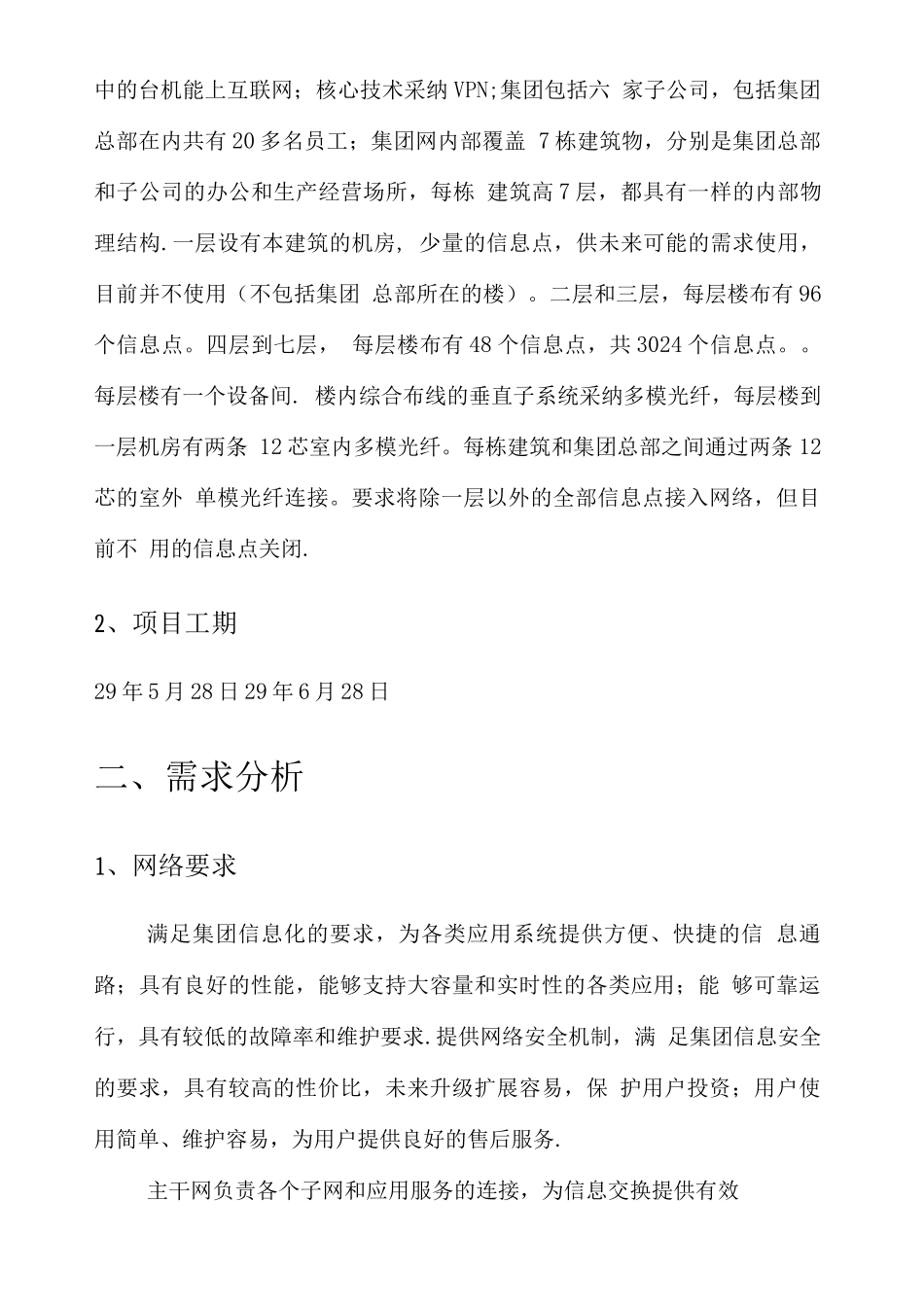

企业网络规划和设计方案目录一、工程概况 11 、工程详述 12 、项目工期 2二 、需求分析 21 、网络要求 22 、系统要求 33 、用户要求 44 、设备要求 5三 、网络系统设计规划 5.1 、网络设计指导原则 5.2 、网络设计总体目标 5.3 、网络通信联网协议 6.4 、网络 IP 地址规划 7.5 、网络技术方案设计 7.6 、网络应用系统选择 7 、网络安全系统设计 1.2.8 、网络管理维护设计 1.3.四 、网络布线系统设计 1.3.1 、布线系统总体结构设计 技2 、工作区子系统设计 1.4.3 、水平子系统设计 1.4.4 、管理子系统设计 1.4.5 、干线子系统设计 1.5.6 、设备间子系统设计 1.5.7、建筑群子系统设计 1.5.一、工程概况1、工程详述集团总部公司有 10 台 PC;公司共有多个部门，不同部门的相 互访问要有限制，公司有自己的内部网页与外部网站；公司有自己的 OA 系统；公司中的台机能上互联网；核心技术采纳 VPN;集团包括六 家子公司，包括集团总部在内共有 20 多名员工；集团网内部覆盖 7 栋建筑物，分别是集团总部和子公司的办公和生产经营场所，每栋 建筑高 7 层，都具有一样的内部物理结构.一层设有本建筑的机房, 少量的信息点，供未来可能的需求使用，目前并不使用（不包括集团 总部所在的楼）。二层和三层，每层楼布有 96个信息点。四层到七层， 每层楼布有 48 个信息点，共 3024 个信息点。。每层楼有一个设备间. 楼内综合布线的垂直子系统采纳多模光纤，每层楼到一层机房有两条 12 芯室内多模光纤。每栋建筑和集团总部之间通过两条 12芯的室外 单模光纤连接。要求将除一层以外的全部信息点接入网络，但目前不 用的信息点关闭.2、项目工期29 年 5 月 28 日 29 年 6 月 28 日二、需求分析1、网络要求满足集团信息化的要求，为各类应用系统提供方便、快捷的信 息通路；具有良好的性能，能够支持大容量和实时性的各类应用；能 够可靠运行，具有较低的故障率和维护要求.提供网络安全机制，满 足集团信息安全的要求，具有较高的性价比，未来升级扩展容易，保 护用户投资；用户使用简单、维护容易，为用户提供良好的售后服务.主干网负责各个子网和应用服务的连接，为信息交换提供有效的高速通道。系统主干采纳万兆以太网 1M 交换，下属子网采纳 千兆以太网,网络协议采纳 TCP/IP 协议，整个网络应考虑语音、视频、 数据等的综合应用.交换机要求采纳主流、成熟、信...
