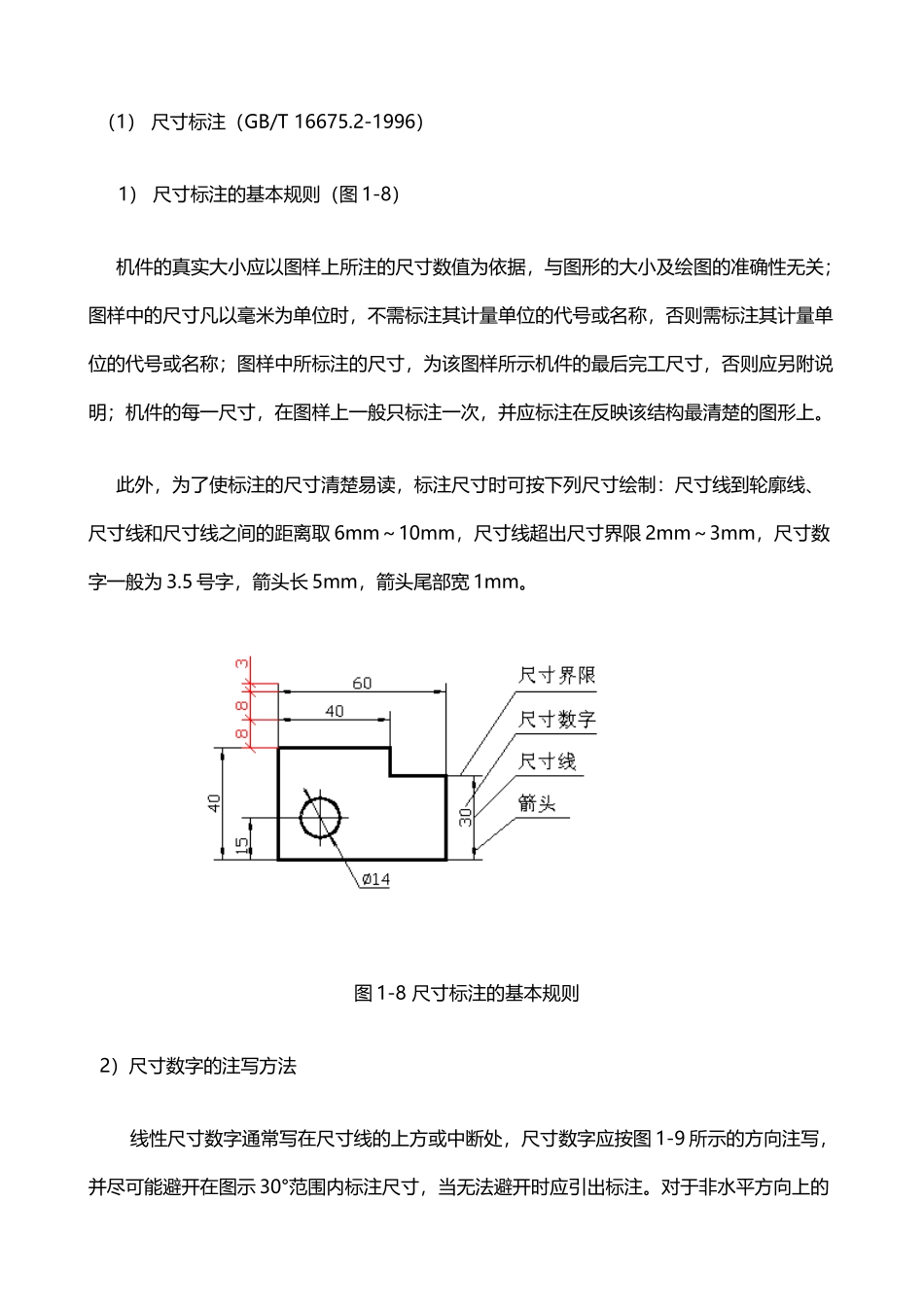

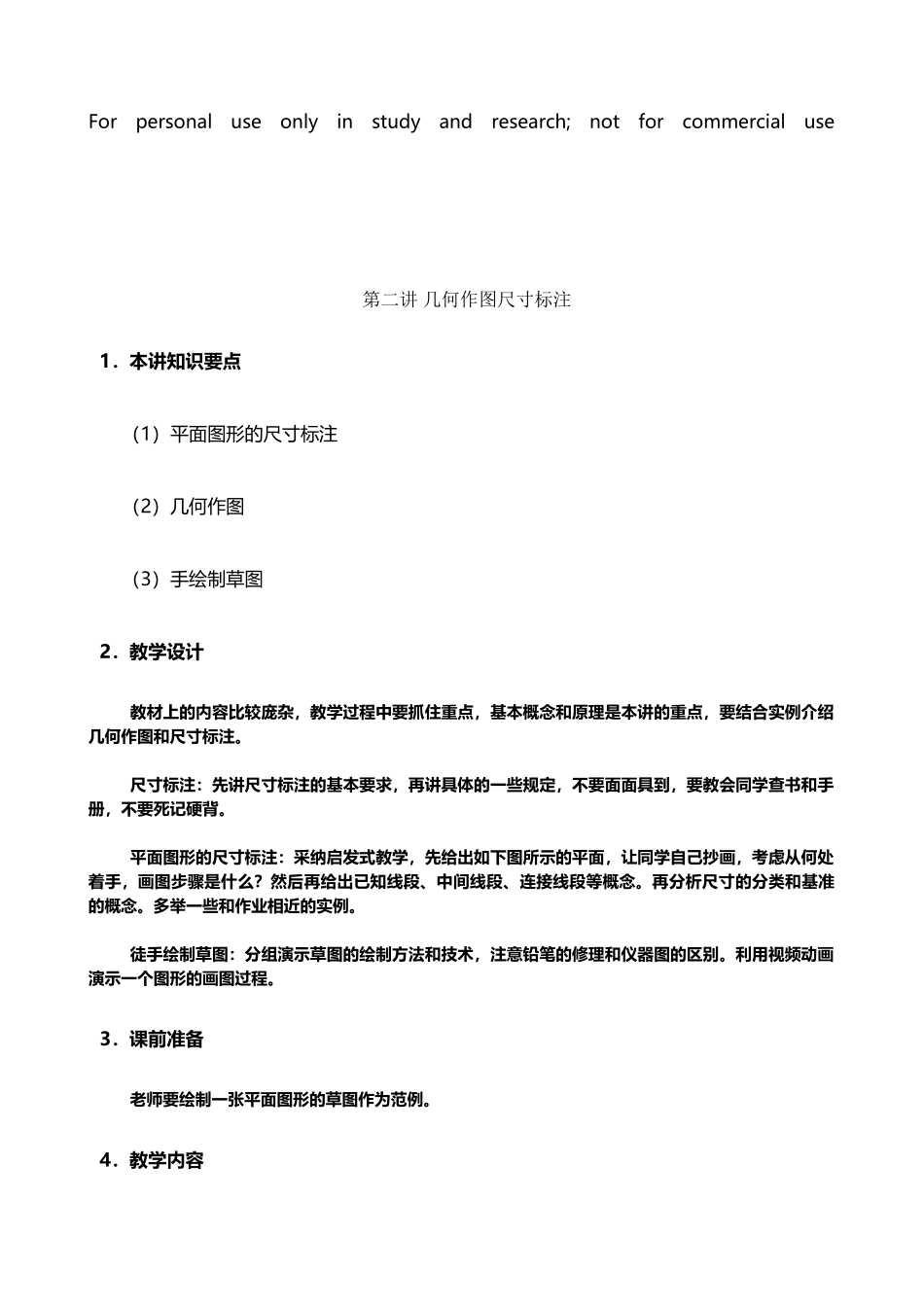

中职机械制图教案 doc(52页)Good is good, but better carries it.精益求精，善益求善。For personal use only in study and research; not for commercial use蚆 第二讲 几何作图尺寸标注薄1．本讲知识要点莈（1）平面图形的尺寸标注羆（2）几何作图蚆（3）手绘制草图蚀2．教学设计肀教材上的内容比较庞杂，教学过程中要抓住重点，基本概念和原理是本讲的重点，要结合实例介绍几何作图和尺寸标注。螅尺寸标注：先讲尺寸标注的基本要求，再讲具体的一些规定，不要面面具到，要教会同学查书和手册，不要死记硬背。螆平面图形的尺寸标注：采纳启发式教学，先给出如下图所示的平面，让同学自己抄画，考虑从何处着手，画图步骤是什么？然后再给出已知线段、中间线段、连接线段等概念。再分析尺寸的分类和基准的概念。多举一些和作业相近的实例。肁徒手绘制草图：分组演示草图的绘制方法和技术，注意铅笔的修理和仪器图的区别。利用视频动画演示一个图形的画图过程。薈3．课前准备螈老师要绘制一张平面图形的草图作为范例。袆4．教学内容蒂（1） 尺寸标注（GB/T 16675.2-1996）芀1） 尺寸标注的基本规则（图 1-8）薇机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确性无关；图样中的尺寸凡以毫米为单位时，不需标注其计量单位的代号或名称，否则需标注其计量单位的代号或名称；图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另附说明；机件的每一尺寸，在图样上一般只标注一次，并应标注在反映该结构最清楚的图形上。 羅此外，为了使标注的尺寸清楚易读，标注尺寸时可按下列尺寸绘制：尺寸线到轮廓线、尺寸线和尺寸线之间的距离取 6mm～10mm，尺寸线超出尺寸界限 2mm～3mm，尺寸数字一般为 3.5 号字，箭头长 5mm，箭头尾部宽 1mm。袃螈图 1-8 尺寸标注的基本规则芆2）尺寸数字的注写方法肅线性尺寸数字通常写在尺寸线的上方或中断处，尺寸数字应按图 1-9 所示的方向注写，并尽可能避开在图示 30°范围内标注尺寸，当无法避开时应引出标注。对于非水平方向上的尺寸，其数字方向也可水平地注写在尺寸线的中断处。另外尺寸数字不允许被任何图线所通过，否则，需要将图线断开。肀蒀图 1-9 线性尺寸数字的方向肅角度的数字一律写成水平方向，一般注写在尺寸线的中断处，也可写在尺寸线的上方，或引出标注（图 1-10）。膅蒁图 1-10 角度的数字注写方法袈3）尺寸标注中的符号...
