临电地与接零保护系统安全施工规范VIP专享

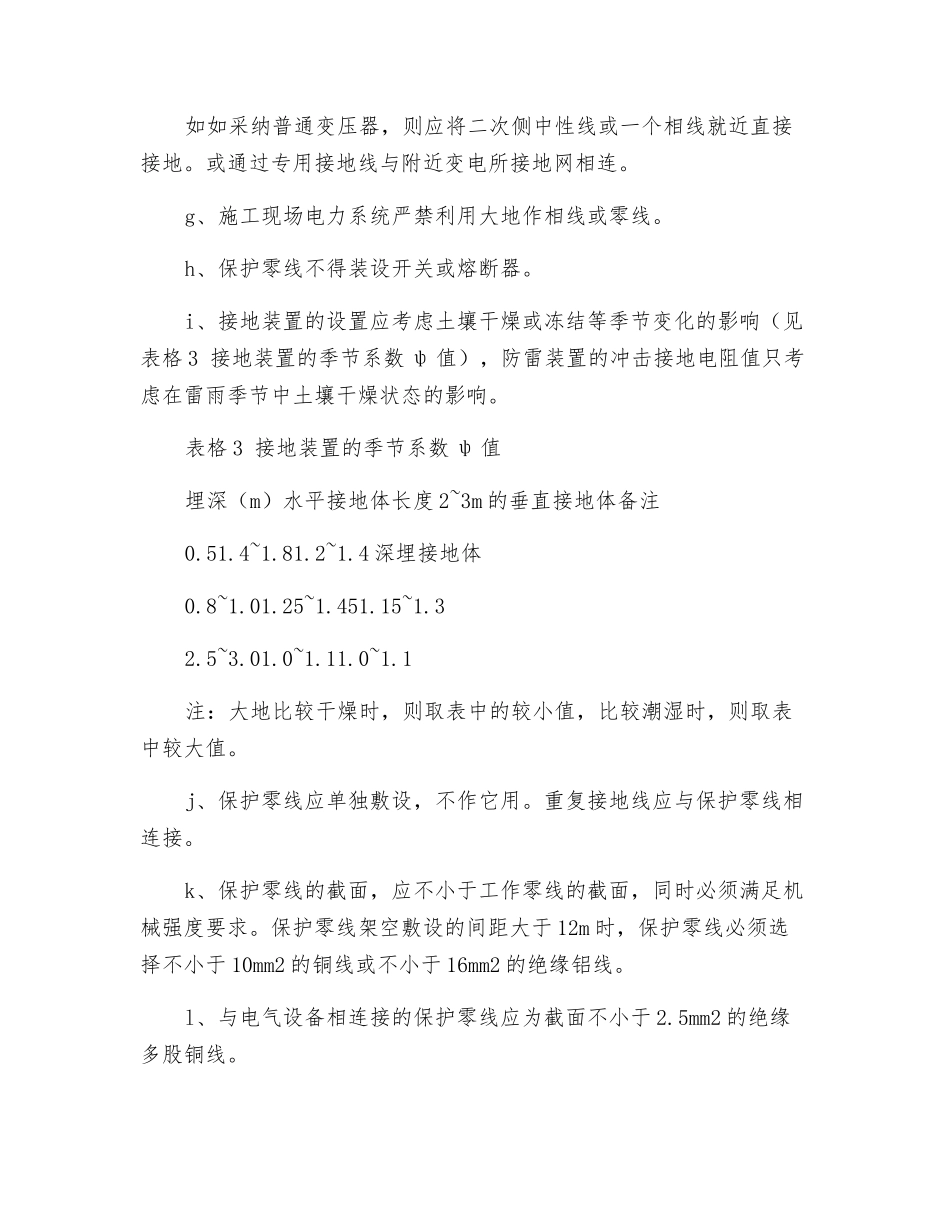

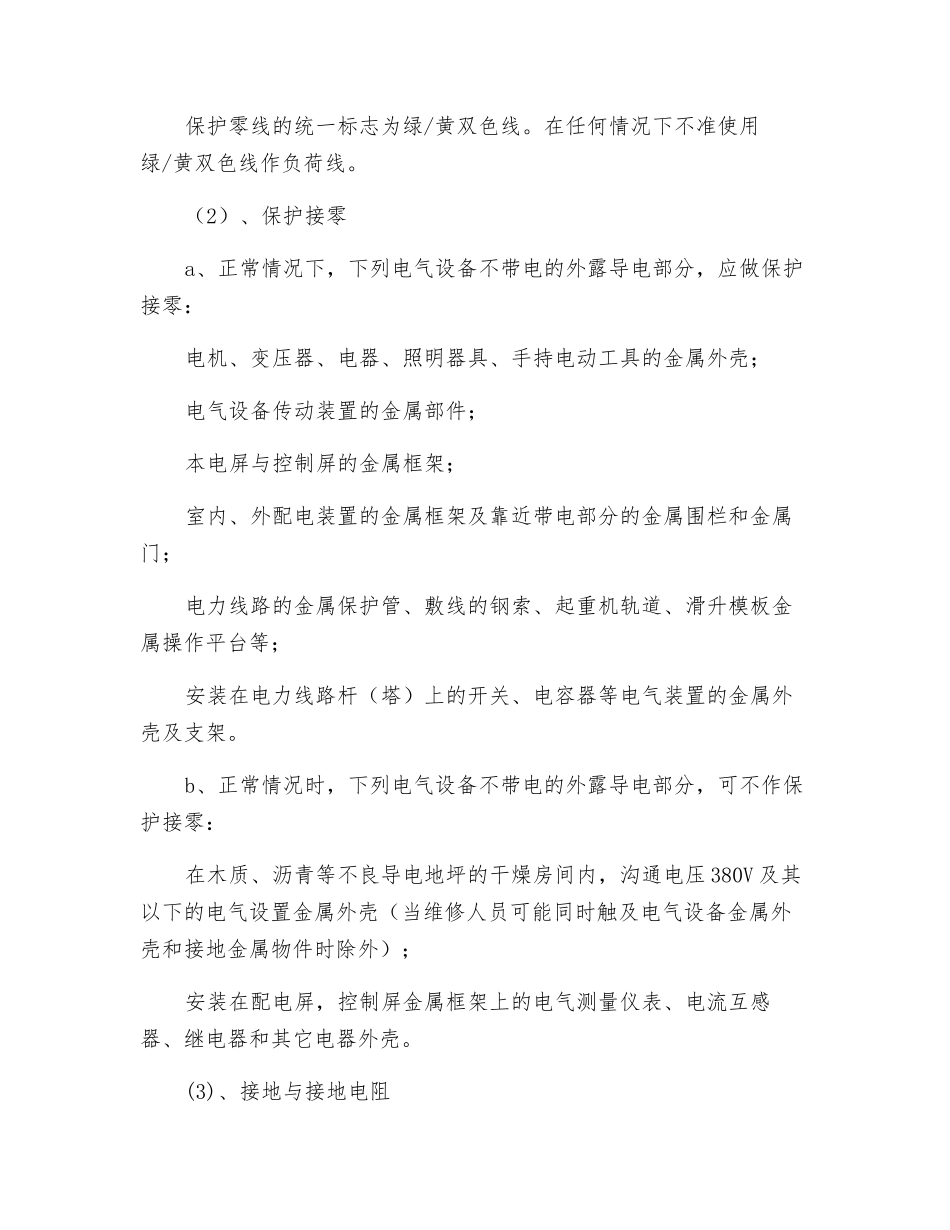

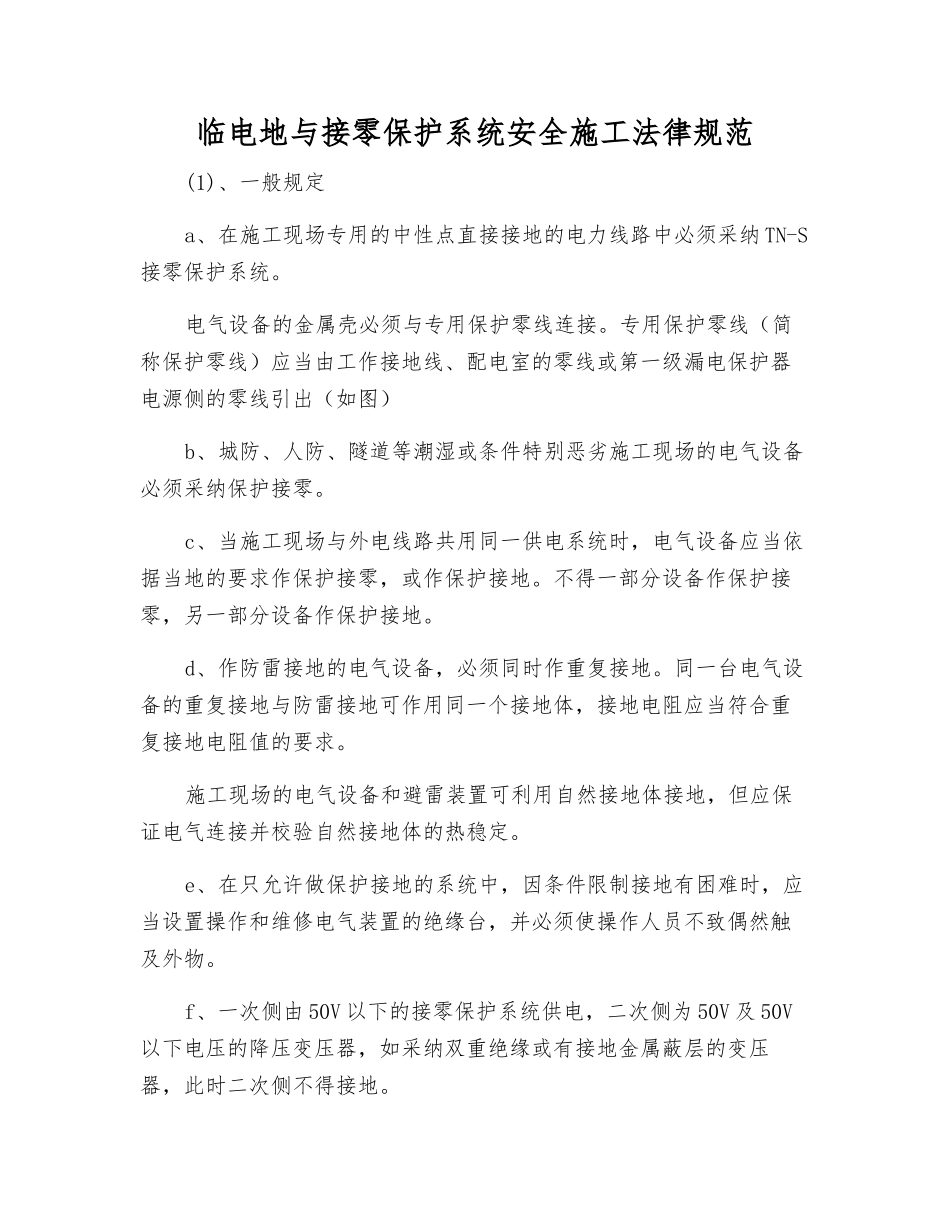

临电地与接零保护系统安全施工法律规范(1)、一般规定a、在施工现场专用的中性点直接接地的电力线路中必须采纳 TN-S接零保护系统。电气设备的金属壳必须与专用保护零线连接。专用保护零线（简称保护零线）应当由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出（如图）b、城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采纳保护接零。c、当施工现场与外电线路共用同一供电系统时，电气设备应当依据当地的要求作保护接零，或作保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。d、作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地与防雷接地可作用同一个接地体，接地电阻应当符合重复接地电阻值的要求。施工现场的电气设备和避雷装置可利用自然接地体接地，但应保证电气连接并校验自然接地体的热稳定。e、在只允许做保护接地的系统中，因条件限制接地有困难时，应当设置操作和维修电气装置的绝缘台，并必须使操作人员不致偶然触及外物。f、一次侧由 50V 以下的接零保护系统供电，二次侧为 50V 及 50V以下电压的降压变压器，如采纳双重绝缘或有接地金属蔽层的变压器，此时二次侧不得接地。如如采纳普通变压器，则应将二次侧中性线或一个相线就近直接接地。或通过专用接地线与附近变电所接地网相连。g、施工现场电力系统严禁利用大地作相线或零线。h、保护零线不得装设开关或熔断器。i、接地装置的设置应考虑土壤干燥或冻结等季节变化的影响（见表格 3 接地装置的季节系数 ψ 值），防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状态的影响。表格 3 接地装置的季节系数 ψ 值埋深（m）水平接地体长度 2~3m 的垂直接地体备注0.51.4~1.81.2~1.4 深埋接地体0.8~1.01.25~1.451.15~1.32.5~3.01.0~1.11.0~1.1注：大地比较干燥时，则取表中的较小值，比较潮湿时，则取表中较大值。j、保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。k、保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于 12m 时，保护零线必须选择不小于 10mm2 的铜线或不小于 16mm2 的绝缘铝线。l、与电气设备相连接的保护零线应为截面不小于 2.5mm2 的绝缘多股铜线。保护零线的统一标志为绿/黄双色线。在任何情况下不准使用绿/黄双色线作负荷线。（2）、保护接零a、正常情况下，下列电气设备不带电的外露导电部分，应做保护接零...
