乙烯生产管理部装置购建筑物修理修缮施工方案

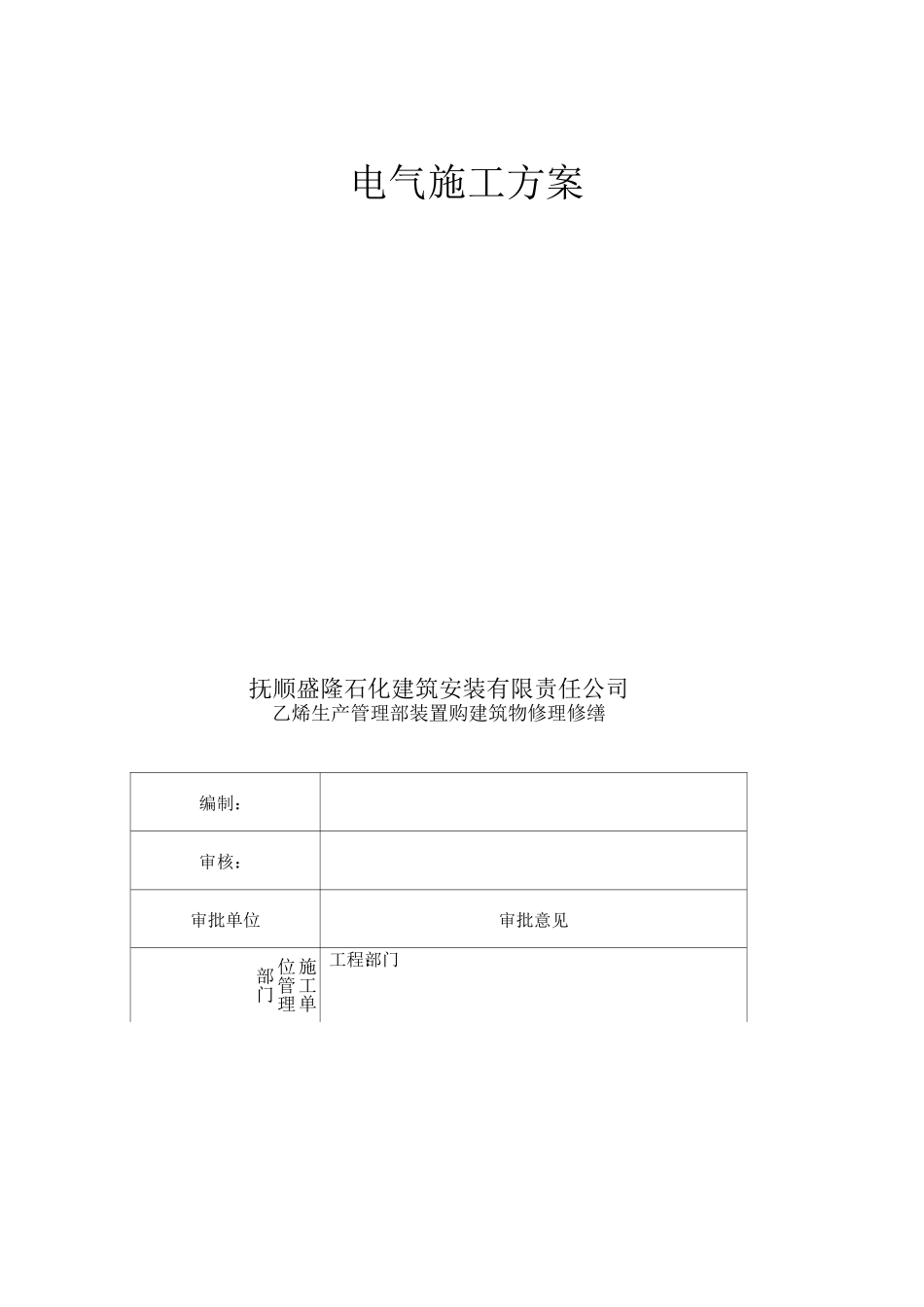

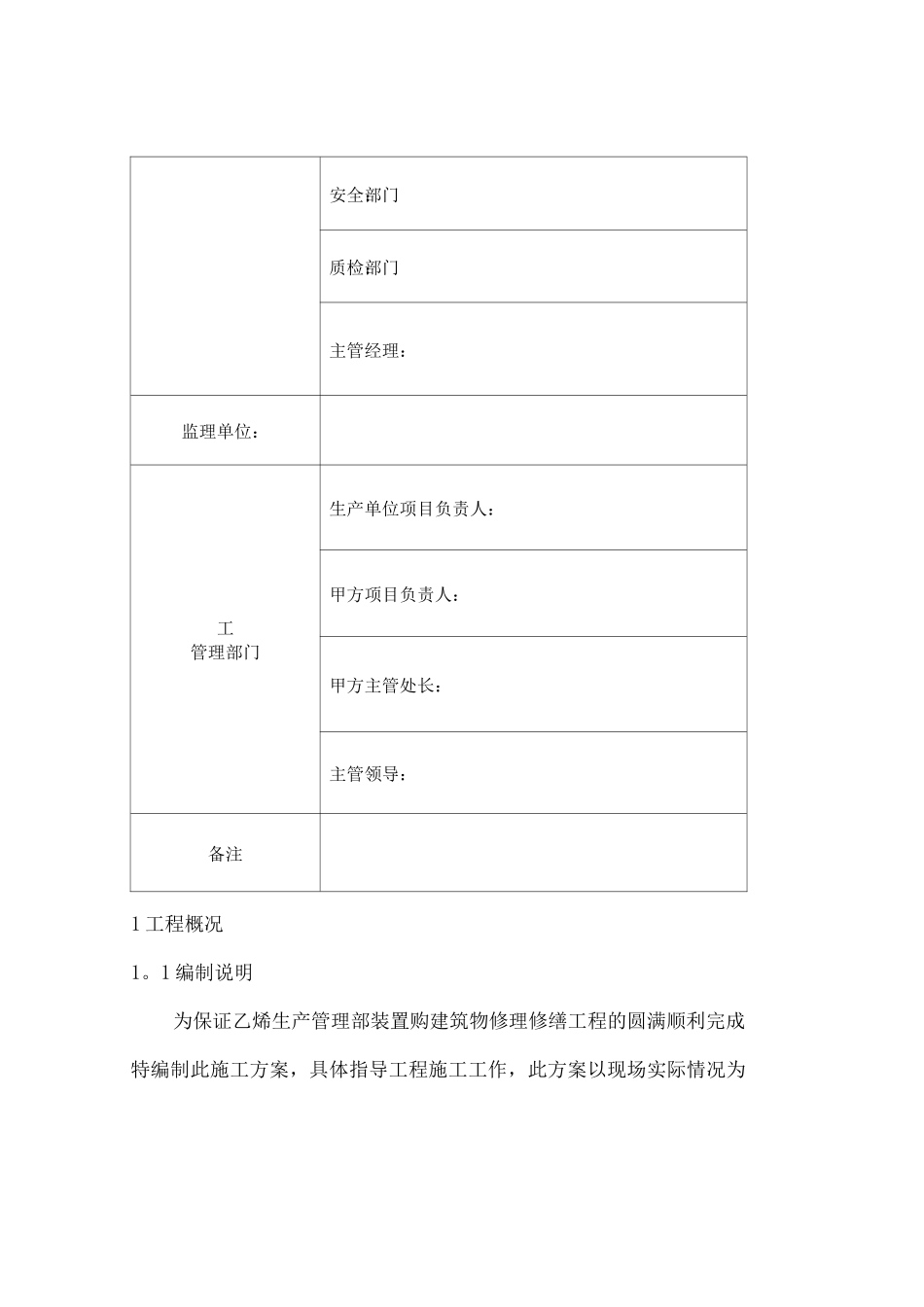

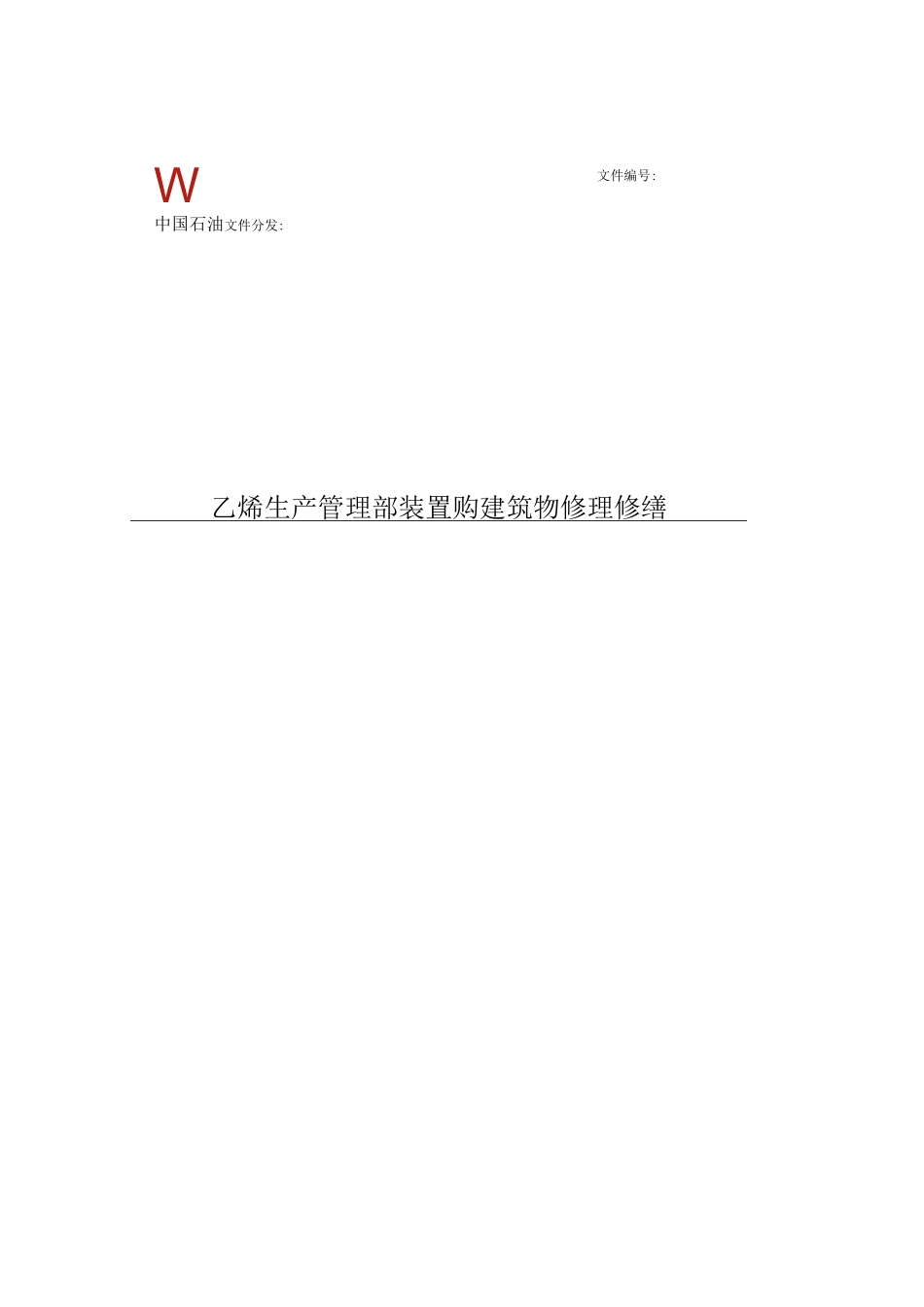

乙烯生产管理部装置购建筑物修理修缮W中国石油文件分发:文件编号:电气施工方案抚顺盛隆石化建筑安装有限责任公司乙烯生产管理部装置购建筑物修理修缮编制：审核：审批单位审批意见施工单位管理部门工程部门：安全部门：质检部门：主管经理：监理单位：工管理部门生产单位项目负责人：甲方项目负责人：甲方主管处长：主管领导：备注1 工程概况1。1 编制说明为保证乙烯生产管理部装置购建筑物修理修缮工程的圆满顺利完成特编制此施工方案，具体指导工程施工工作，此方案以现场实际情况为依据，合理安排人员施工。确保优质快速的完成检修任务.2 主要编制依据国家和部颁现行的施工验收法律规范和质量验评标准：2。1 施工中执行的法律规范和标准《压缩机、风机、泵安装工程施工及验收法律规范》GB50275 —98《电气装置安装工程电气设备交接试验标准》GB50150 - 26《电气装置安装工程旋转电机施工及验收法律规范》GB50170 - 26《电气装置安装工程蓄电池施工及验收法律规范》GB50172 —92《电气装置安装工程盘、柜及二次线施工及验收法律规范》GB50171 —92《电气装置安装工程电缆线路施工及验收法律规范》GB50168-26《电气装置安装工程接地装置施工及验收法律规范》GB50169 —263 主要工程量：乙烯生产管理部装置购建筑物修理修缮工程主要工程量有：1、控制、继电信号屏检修、调试 1 台2、端子箱检修 3 台，端子箱校接线 2。5mm2 240 个头3、低压进线柜检修、调试 1KV1 台4、直流控制屏检修 2 台5、1KV 母线进线段调试 1 段6、免维护铅酸蓄电池安装 12V1AH4 组7、220V 蓄电池组放电 1Ah4 组8、蓄电池及直流监视装置调试 2 套9、户外接地母线敷设，镀锌扁钢一 40*4140 米10、控制电缆敷设 KVV-0。6KV/4*2。5 840 米 控制电缆头制安 12 个11、动力电缆敷设 YJV-1KV/5*10 860 米 电缆电缆头制安 12 个12、轴流风机安装 8 台轴流风机拆装检查 8 台13、2.7KW 轴流风机电机检查接线调试 8 台14、镀锌钢管敷设 DN20 180 米 防爆接线盒三通 46 个 四通 12 个15、铜塑线敷设 BV2.5mm2 360 米 BV4mm2 280 米16、塑料护套线明敷设 BVV2 * 2.5mm2 4 米 BVV2 * 4mm2 520 米17、碳钢无缝钢管敷设 1 米18、管件安装 20 个19、法兰安装 16 片20、法兰阀门安装8 台4 主要施工方法及技术措施：施工前组织电气作业人员，仔细了解，熟悉施工图纸的各项要求及相关的国家标准和行业标...
