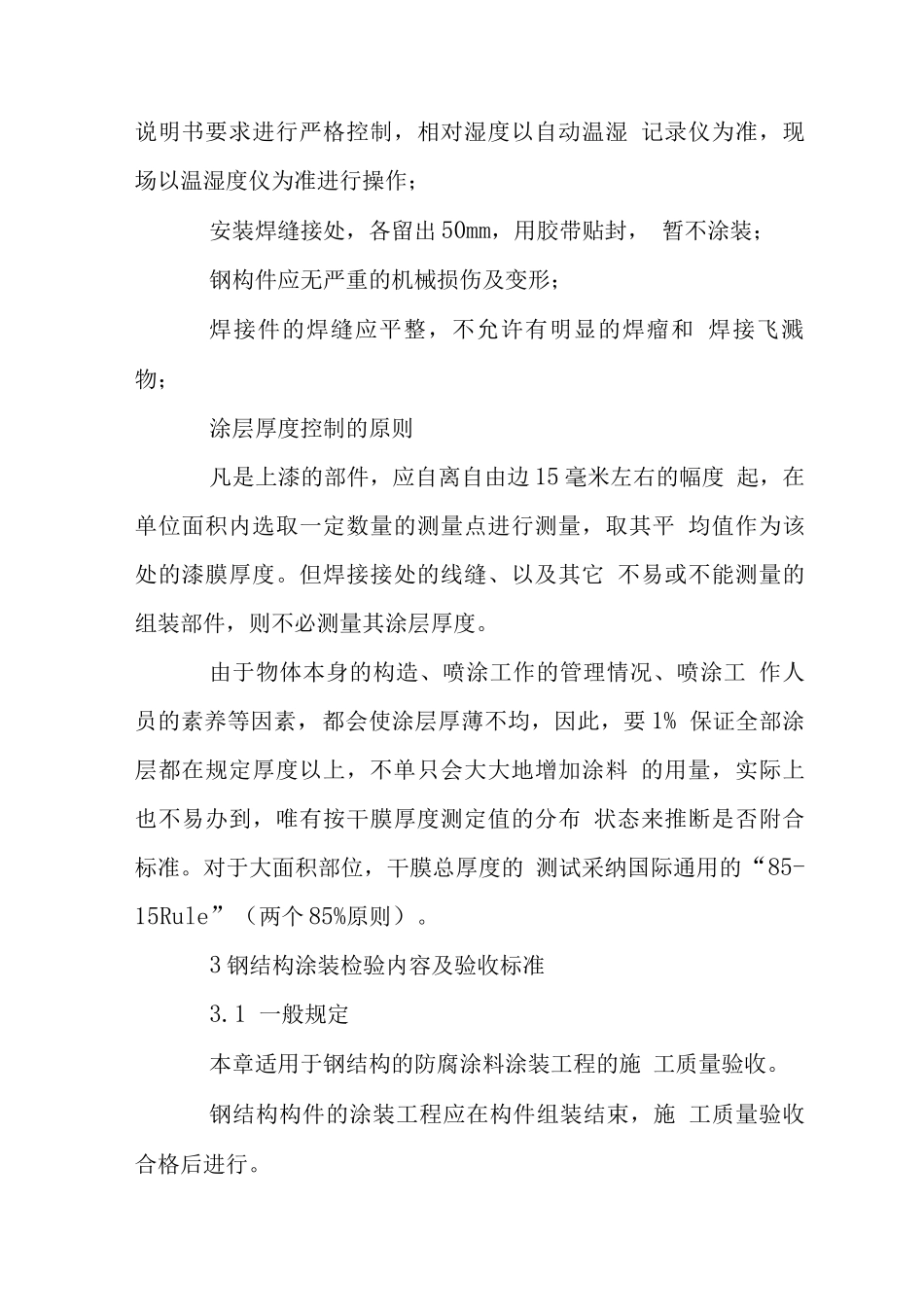

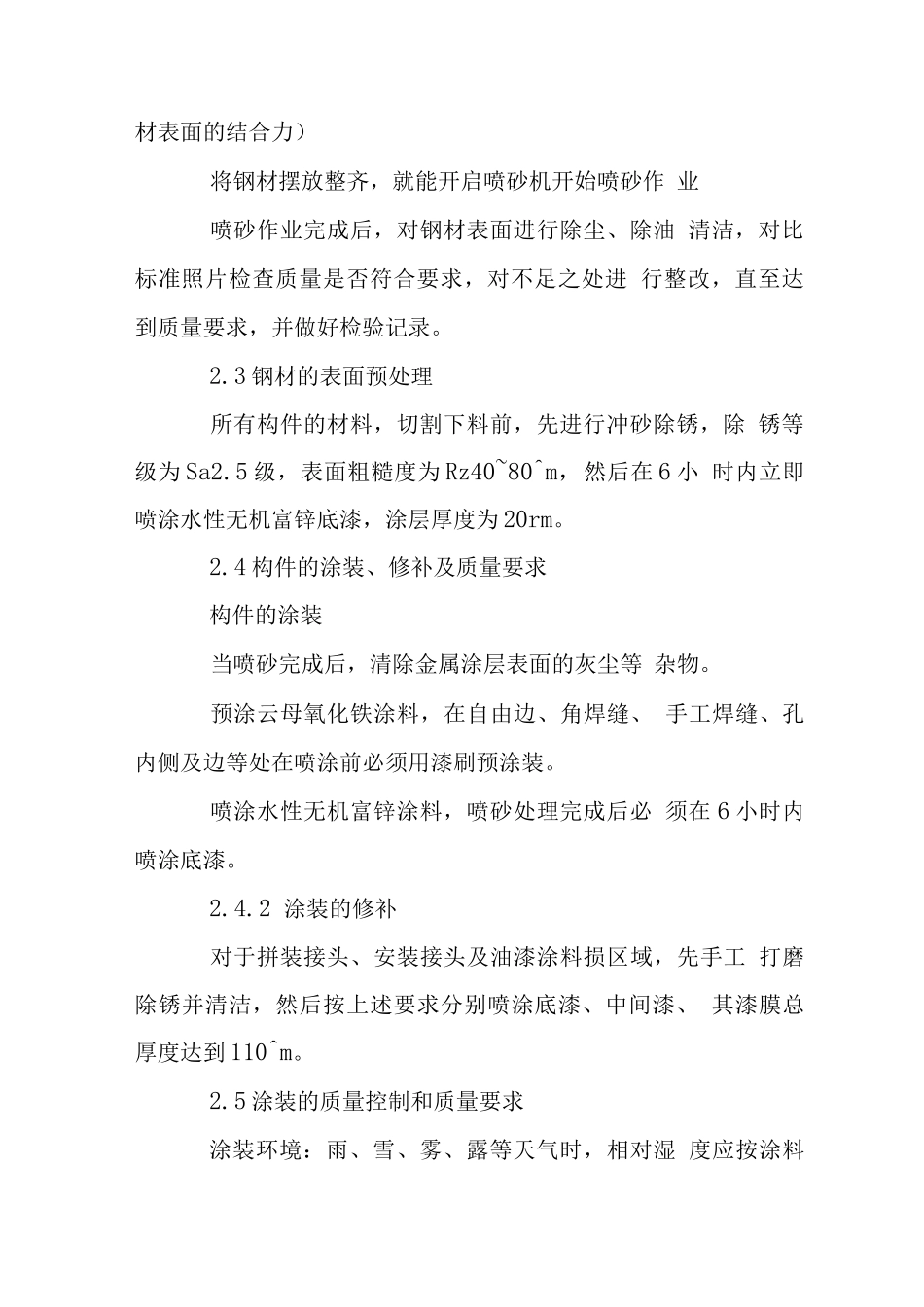

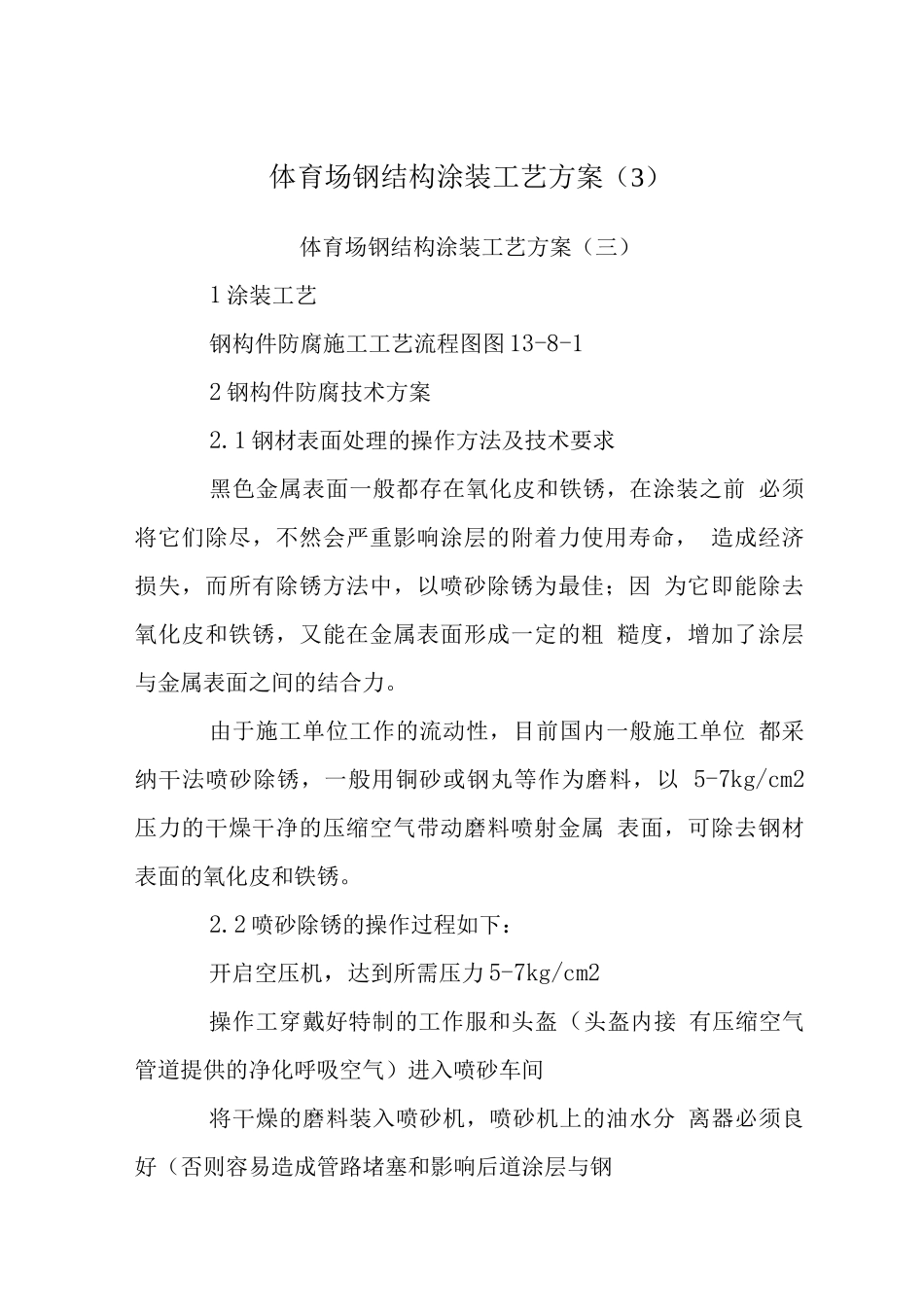

体育场钢结构涂装工艺方案（3）体育场钢结构涂装工艺方案（三）1 涂装工艺钢构件防腐施工工艺流程图图 13-8-12 钢构件防腐技术方案2.1 钢材表面处理的操作方法及技术要求黑色金属表面一般都存在氧化皮和铁锈，在涂装之前 必须将它们除尽，不然会严重影响涂层的附着力使用寿命， 造成经济损失，而所有除锈方法中，以喷砂除锈为最佳；因 为它即能除去氧化皮和铁锈，又能在金属表面形成一定的粗 糙度，增加了涂层与金属表面之间的结合力。由于施工单位工作的流动性，目前国内一般施工单位 都采纳干法喷砂除锈，一般用铜砂或钢丸等作为磨料，以 5-7kg/cm2压力的干燥干净的压缩空气带动磨料喷射金属 表面，可除去钢材表面的氧化皮和铁锈。2.2 喷砂除锈的操作过程如下：开启空压机，达到所需压力 5-7kg/cm2操作工穿戴好特制的工作服和头盔（头盔内接 有压缩空气管道提供的净化呼吸空气）进入喷砂车间将干燥的磨料装入喷砂机，喷砂机上的油水分 离器必须良好（否则容易造成管路堵塞和影响后道涂层与钢材表面的结合力）将钢材摆放整齐，就能开启喷砂机开始喷砂作 业喷砂作业完成后，对钢材表面进行除尘、除油 清洁，对比标准照片检查质量是否符合要求，对不足之处进 行整改，直至达到质量要求，并做好检验记录。2.3 钢材的表面预处理所有构件的材料，切割下料前，先进行冲砂除锈，除 锈等级为 Sa2.5 级，表面粗糙度为 Rz40~80^m，然后在 6 小 时内立即喷涂水性无机富锌底漆，涂层厚度为 20rm。2.4 构件的涂装、修补及质量要求构件的涂装当喷砂完成后，清除金属涂层表面的灰尘等 杂物。预涂云母氧化铁涂料，在自由边、角焊缝、 手工焊缝、孔内侧及边等处在喷涂前必须用漆刷预涂装。喷涂水性无机富锌涂料，喷砂处理完成后必 须在 6 小时内喷涂底漆。2.4.2 涂装的修补对于拼装接头、安装接头及油漆涂料损区域，先手工 打磨除锈并清洁，然后按上述要求分别喷涂底漆、中间漆、 其漆膜总厚度达到 110^m。2.5 涂装的质量控制和质量要求涂装环境：雨、雪、雾、露等天气时，相对湿 度应按涂料说明书要求进行严格控制，相对湿度以自动温湿 记录仪为准，现场以温湿度仪为准进行操作；安装焊缝接处，各留出 50mm，用胶带贴封， 暂不涂装；钢构件应无严重的机械损伤及变形；焊接件的焊缝应平整，不允许有明显的焊瘤和 焊接飞溅物；涂层厚度控制的原则凡是上漆的部件，应自离自由边 15 毫米左右的幅度 起，在单位面积内选...
