供变电技术课程设计--牵引供变电技术

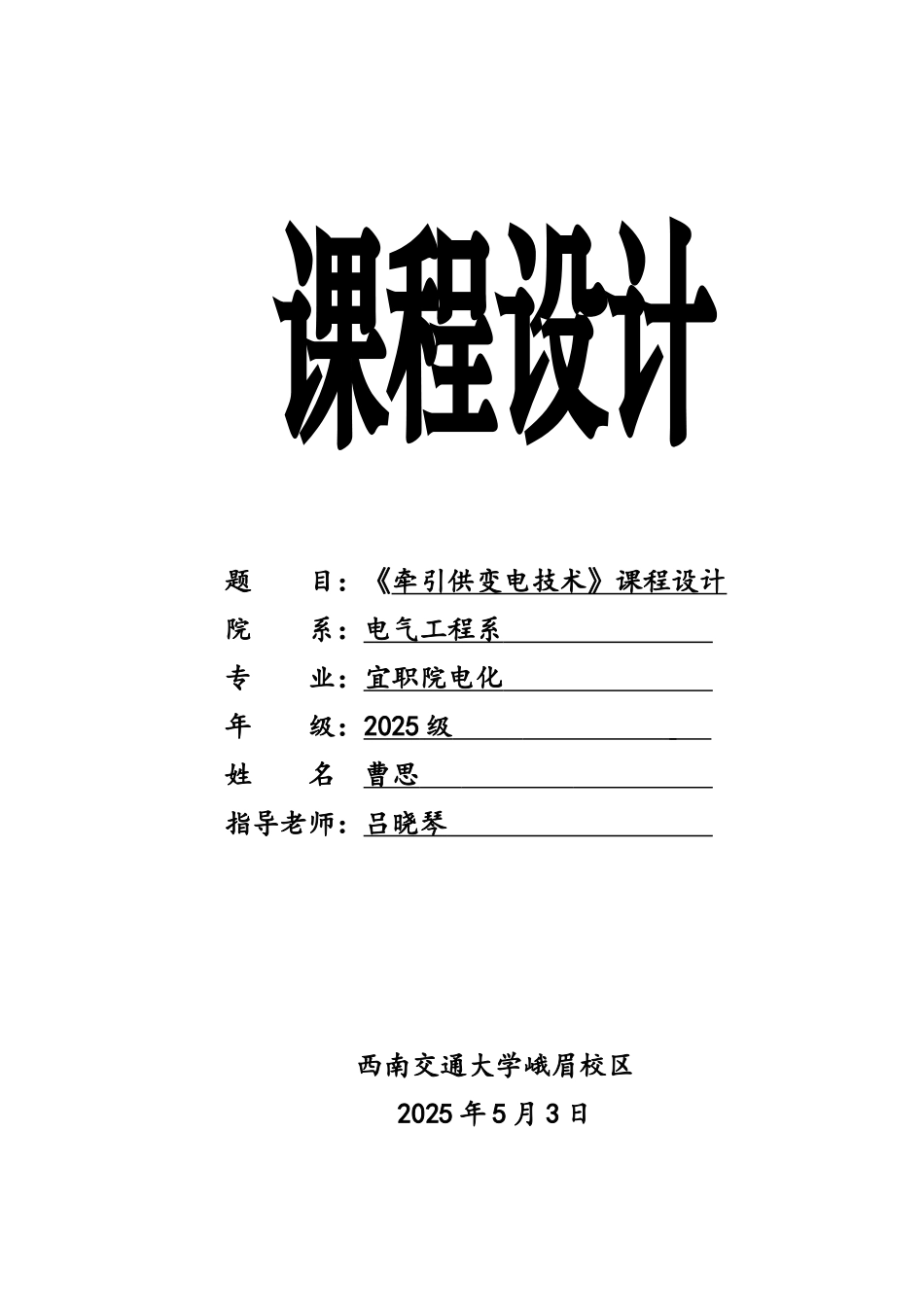

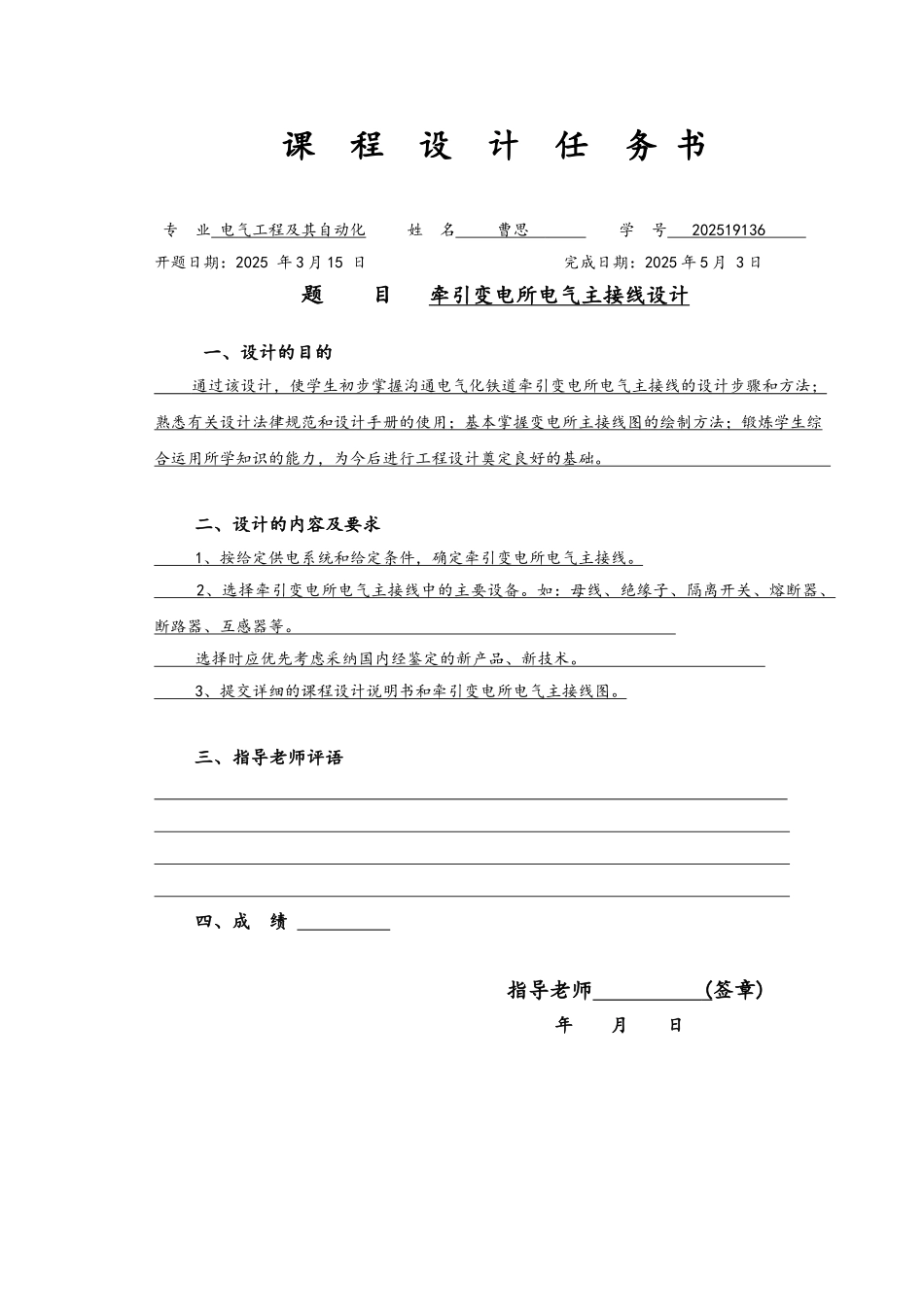

题 目：《牵引供变电技术》课程设计院 系：电气工程系 专 业：宜职院电化 年 级：2025 级 姓 名 曹思 指导老师：吕晓琴 西南交通大学峨眉校区2025 年 5 月 3 日课 程 设 计 任 务 书专 业 电气工程及其自动化 姓 名 曹思 学 号 2025 19136 开题日期：2025 年 3 月 15 日 完成日期：2025 年 5 月 3 日题 目 牵引变电所电气主接线设计一、设计的目的 通过该设计，使学生初步掌握沟通电气化铁道牵引变电所电气主接线的设计步骤和方法； 熟悉有关设计法律规范和设计手册的使用；基本掌握变电所主接线图的绘制方法；锻炼学生综合运用所学知识的能力，为今后进行工程设计奠定良好的基础。 二、设计的内容及要求 1 、按给定供电系统和给定条件，确定牵引变电所电气主接线。 2 、选择牵引变电所电气主接线中的主要设备。如：母线、绝缘子、隔离开关、熔断器、 断路器、互感器等。 选择时应优先考虑采纳国内经鉴定的新产品、新技术。 3 、提交详细的课程设计说明书和牵引变电所电气主接线图。 三、指导老师评语 四、成 绩 指导老师 ( 签章) 年 月 日牵引变电所课程设计原始资料原始资料（任选其中一所进行设计）1、电力系统及牵引变电所分布图 图例： ：电力系统，火电为主 ：地方 220/110kV 区域变电所 ：地方 110/35/10kV 变电站 ：铁道牵引变电所—— ：三相高压架空输电线图中： L1：220kV 双回路 150kM LGJ-300 L2：110kV 双回路 10kM LGJ-120 L3：110kV 20kM L4：110kV 40kM L5：110kV 60kM L6：110kV 双回路 20kM L7：110kV 30kM L8：110kV 50kM L9：110kV 60kM L10：110kV 60kM 未标注导线型号者均为 LGJ-185，所有导线单位电抗均为 X=0.4Ω/kM牵引变压器容量如下（所有 Ud%=10.5）：A：2×3.15 万 kVA B：2×3.15 万 kVA C：2×3.15 万 kVA D：2×1.5 万 kVA E：2×1.5 万 kVA F：2×1.5 万 kVA2、电力系统对各牵引变电所的供电方式及运行条件[1] 甲站对 A 所正常供电时，两回 110kV 线路中，一回为主供电源，另一回备用。A 所内采纳两台牵引变压器固定全备用。所内不设铁路岔线。27.5kV 侧需设室外辅助母线，每相馈线接电容补偿装置二组，电容器室内，电抗器室外。[2] 甲站对 B 所供电时，110kV 线路还需经 B 所送至丙站。正常运行时 B 所内有系统功率穿越。当甲站至 B 的输电线路故障时，B 所由...
