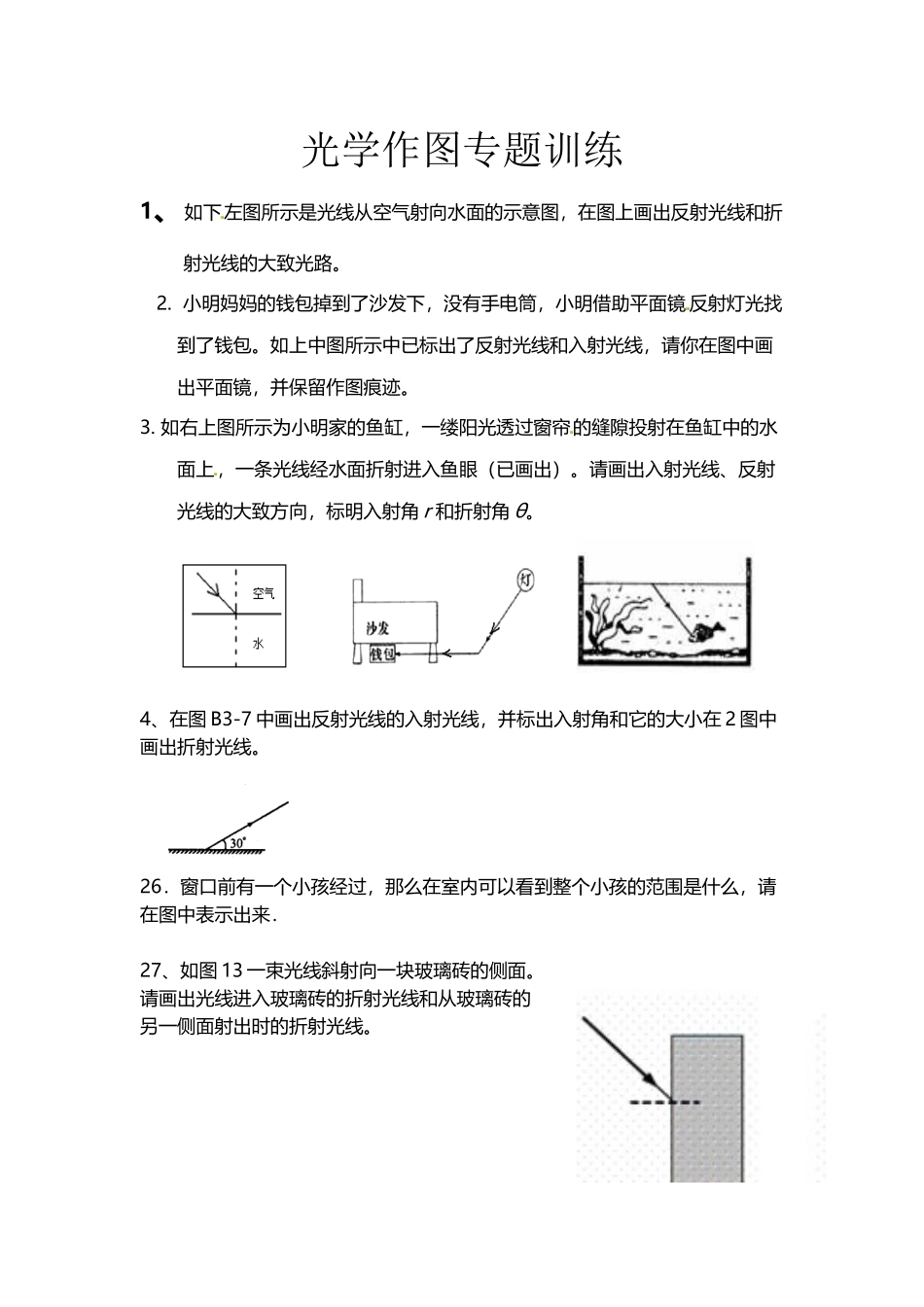

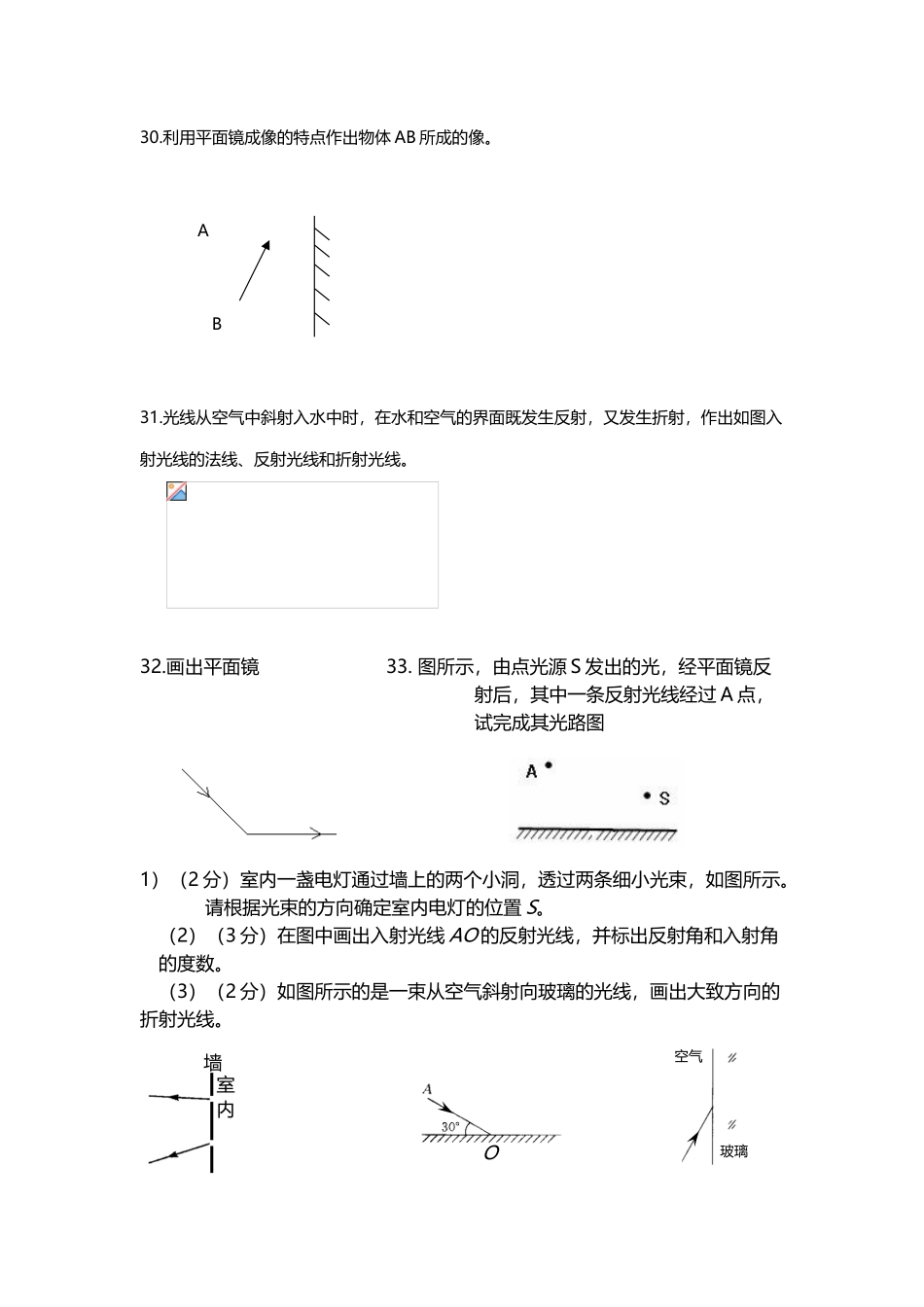

光学作图专题训练(4 页)Good is good, but better carries it.精益求精，善益求善。光学作图专题训练1、如下左图所示是光线从空气射向水面的示意图，在图上画出反射光线和折射光线的大致光路。 2. 小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜 反射灯光找到了钱包。如上中图所示中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。3. 如右上图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折射进入鱼眼（已画出）。请画出入射光线、反射光线的大致方向，标明入射角 r 和折射角 θ。4、在图 B3-7 中画出反射光线的入射光线，并标出入射角和它的大小在 2 图中画出折射光线。26．窗口前有一个小孩经过，那么在室内可以看到整个小孩的范围是什么，请在图中表示出来．27、如图 13 一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 O室内墙玻璃空气30.利用平面镜成像的特点作出物体 AB 所成的像。 A B31.光线从空气中斜射入水中时，在水和空气的界面既发生反射，又发生折射，作出如图入射光线的法线、反射光线和折射光线。32.画出平面镜 33. 图所示，由点光源 S 发出的光，经平面镜反 射后，其中一条反射光线经过 A 点，试完成其光路图 1）（2 分）室内一盏电灯通过墙上的两个小洞，透过两条细小光束，如图所示。请根据光束的方向确定室内电灯的位置 S。（2）（3 分）在图中画出入射光线 AO 的反射光线，并标出反射角和入射角的度数。（3）（2 分）如图所示的是一束从空气斜射向玻璃的光线，画出大致方向的折射光线。S′3 分）如图所示，S′为发光点 S 在平面镜 MN 中的像，若 S 发出的一条光线 SO经平面镜反射后过 P 点，请在图中找出发光点 S 的位置，并完成光路。（2）（4 分）如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。如图 6 所示，S 为一发光点，S′是 S 在平面镜中像，S 发出的一条光线的反射光线在 AB 方向上，请在图中画出平面镜的位置及这条光线的入射光线。完成光线透过三棱镜时的光路图。如图8 所示是照相机的原理图，A′B′是 AB 的像，请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母 F表示。，一束光线从空气斜射到水面时发生反射和折射，OB 为反射光线，...
