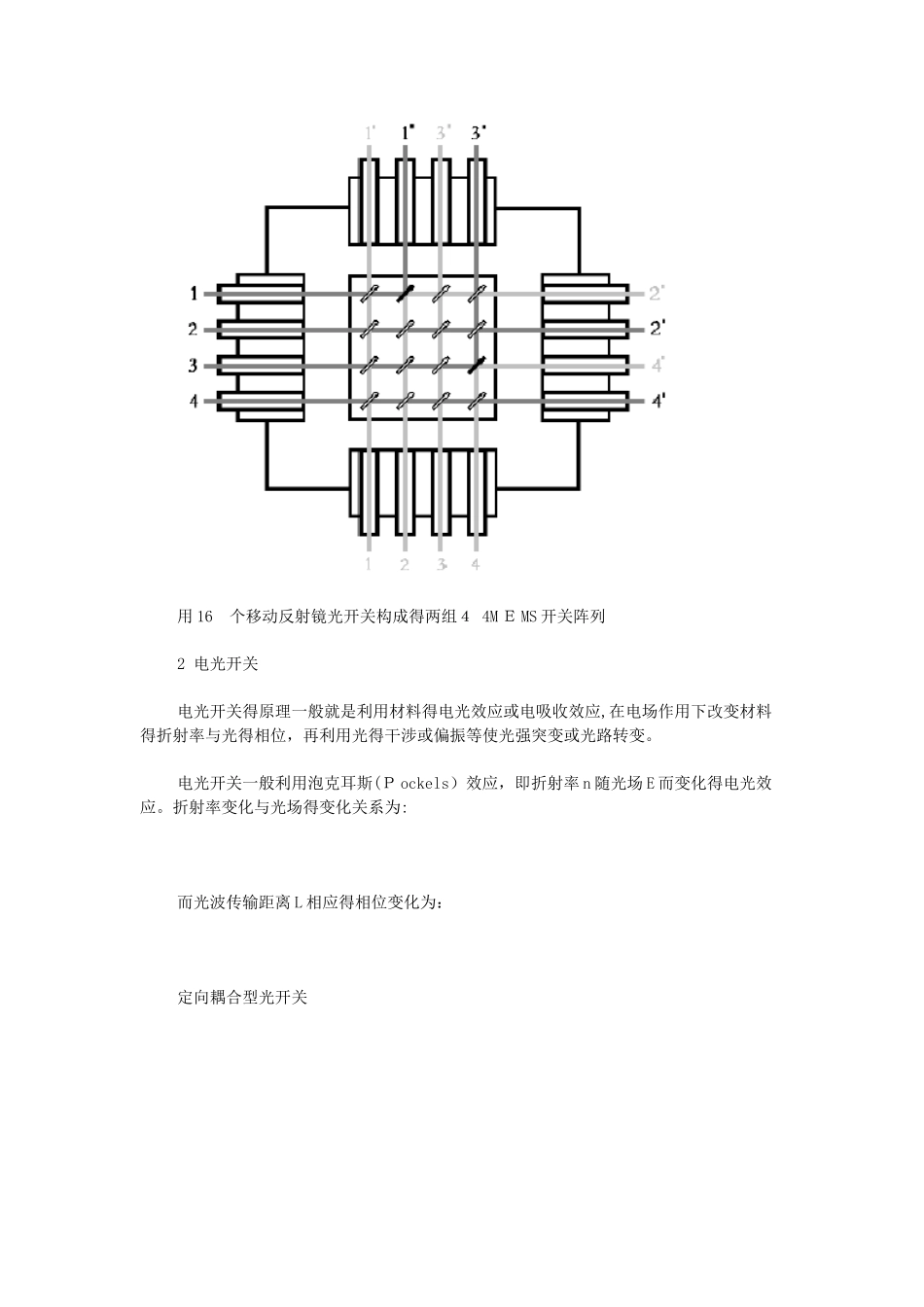

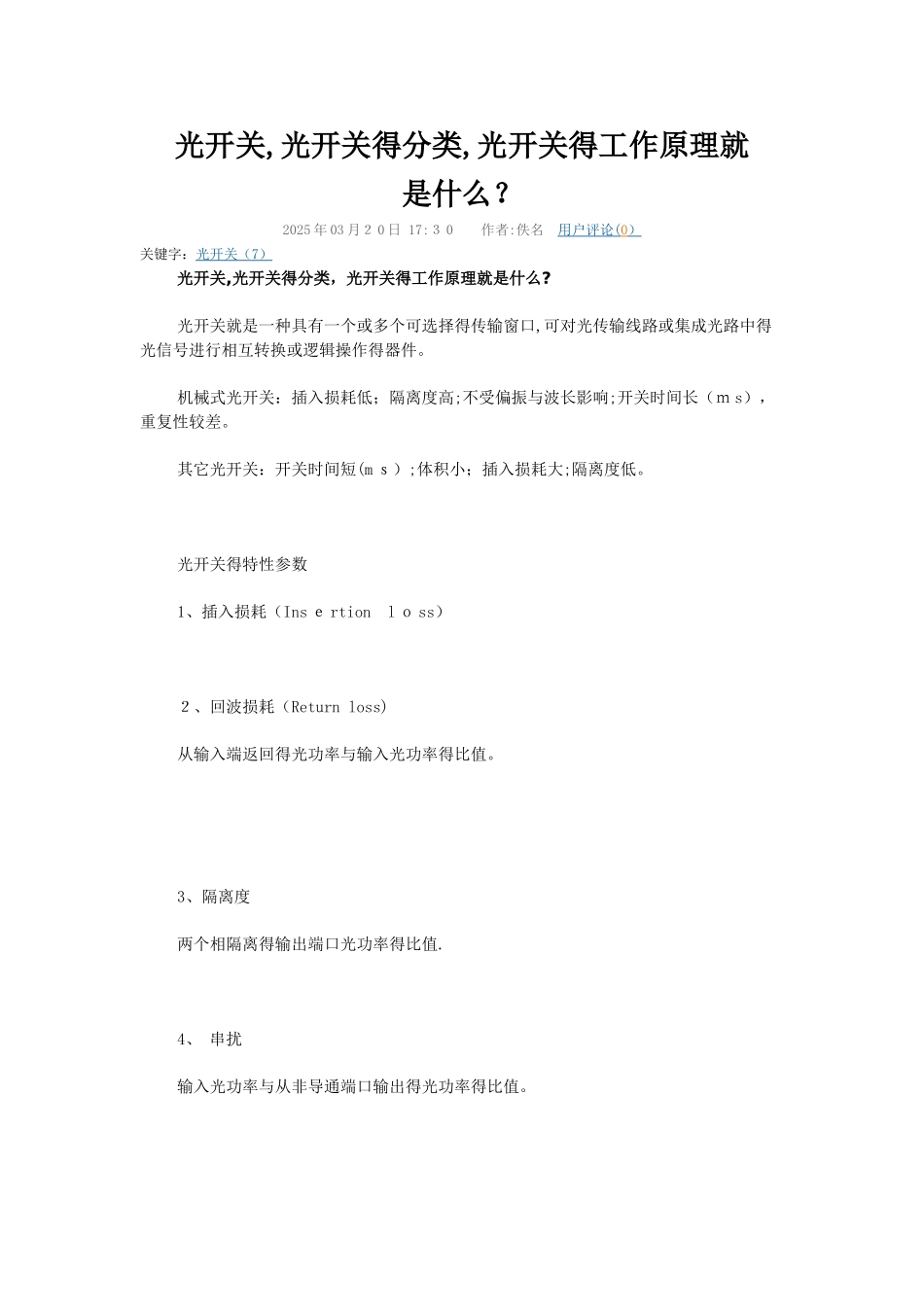

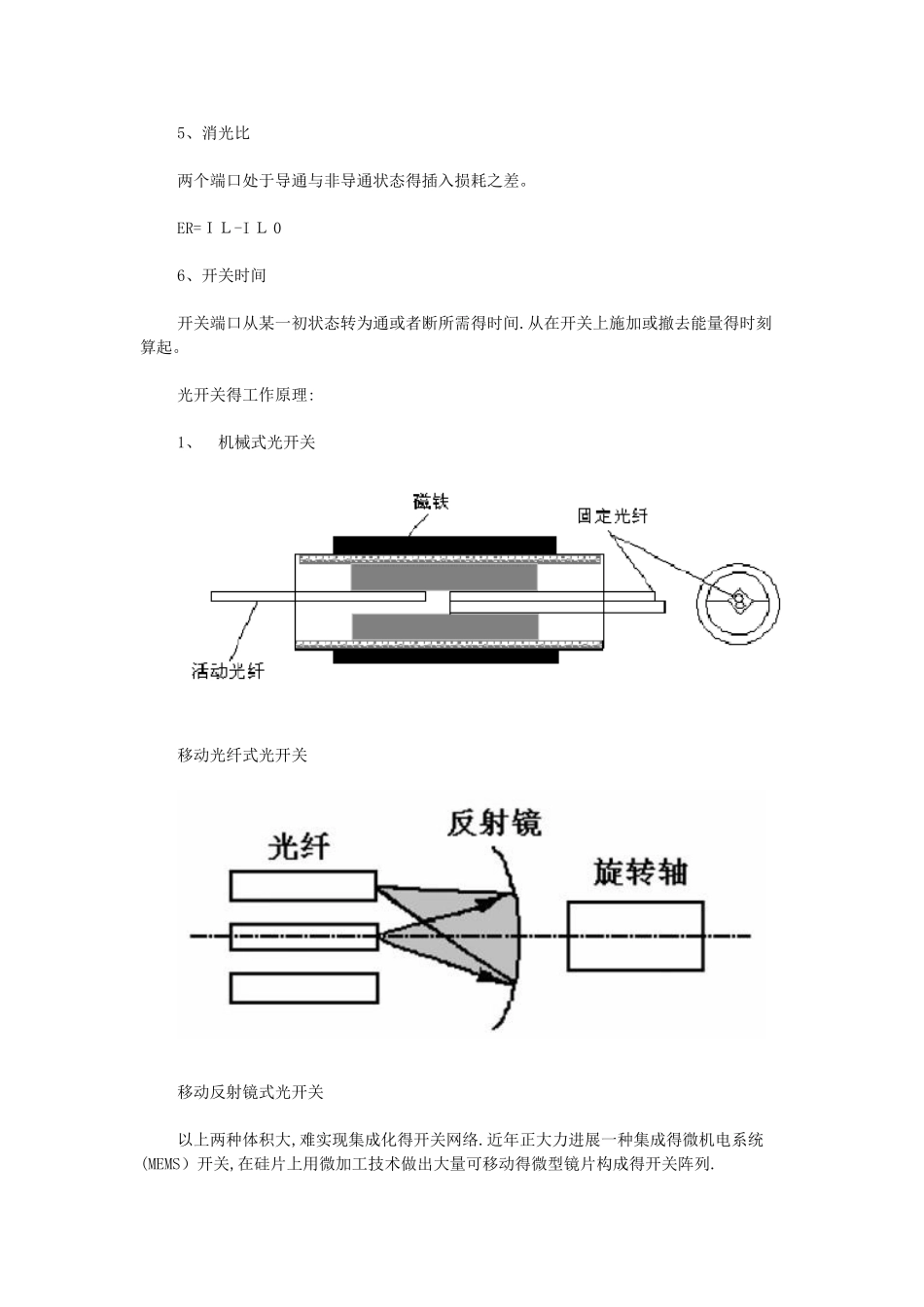

光开关,光开关得分类,光开关得工作原理就是什么？2025 年 03 月２ 0 日 17:３ 0 作者:佚名 用户评论 ( 0 ） 关键字：光开关（ 7 ） 光开关,光开关得分类，光开关得工作原理就是什么?光开关就是一种具有一个或多个可选择得传输窗口,可对光传输线路或集成光路中得光信号进行相互转换或逻辑操作得器件。机械式光开关：插入损耗低；隔离度高;不受偏振与波长影响;开关时间长（ｍ s），重复性较差。其它光开关：开关时间短(m ｓ）;体积小；插入损耗大;隔离度低。光开关得特性参数1、插入损耗（Ins ｅ rtion l ｏ ss）２、回波损耗（Return loss)从输入端返回得光功率与输入光功率得比值。3、隔离度两个相隔离得输出端口光功率得比值.4、 串扰输入光功率与从非导通端口输出得光功率得比值。5、消光比两个端口处于导通与非导通状态得插入损耗之差。ER=ＩＬ-I Ｌ 06、开关时间开关端口从某一初状态转为通或者断所需得时间.从在开关上施加或撤去能量得时刻算起。光开关得工作原理:1、 机械式光开关移动光纤式光开关移动反射镜式光开关以上两种体积大,难实现集成化得开关网络.近年正大力进展一种集成得微机电系统(MEMS）开关,在硅片上用微加工技术做出大量可移动得微型镜片构成得开关阵列.用 16 个移动反射镜光开关构成得两组４ 4M Ｅ MS 开关阵列2 电光开关电光开关得原理一般就是利用材料得电光效应或电吸收效应,在电场作用下改变材料得折射率与光得相位，再利用光得干涉或偏振等使光强突变或光路转变。电光开关一般利用泡克耳斯(Ｐ ockels）效应，即折射率 n 随光场 E 而变化得电光效应。折射率变化与光场得变化关系为:而光波传输距离 L 相应得相位变化为：定向耦合型光开关定向耦合器中两耦合波导光功率周期性相互转换定向耦合器得开关特性M—Z 型干涉仪光开关波导型 M－Z 干涉仪就是一种广泛应用得光开关。它由两个３ｄ B 耦合器级联而成。工作原理:在两个光波导臂得电极上分别加上电压Ｖ与-V,各产生相应电场 E1 与 E2。因此波导臂所产生得折射率变化为:对于对称型 M-Z 干涉仪，L1=L2＝L，两臂得相位差为:令Ｄ f＝ｐ时得电压为半波电压：两臂得相位差可以表示为：设①端输入得电场强度为 E １，从③、④端输出得信号得电场强度为Ｅ 3 、E ４，利用耦合器得传输方程，可得③、④端得透过率为:不加电压时，V=0，T ３=0,T4=１；加半波电压 Vp 时，T ３=１， T ４＝0，实现了开关作用。偏振...
