冷冻站安装措施

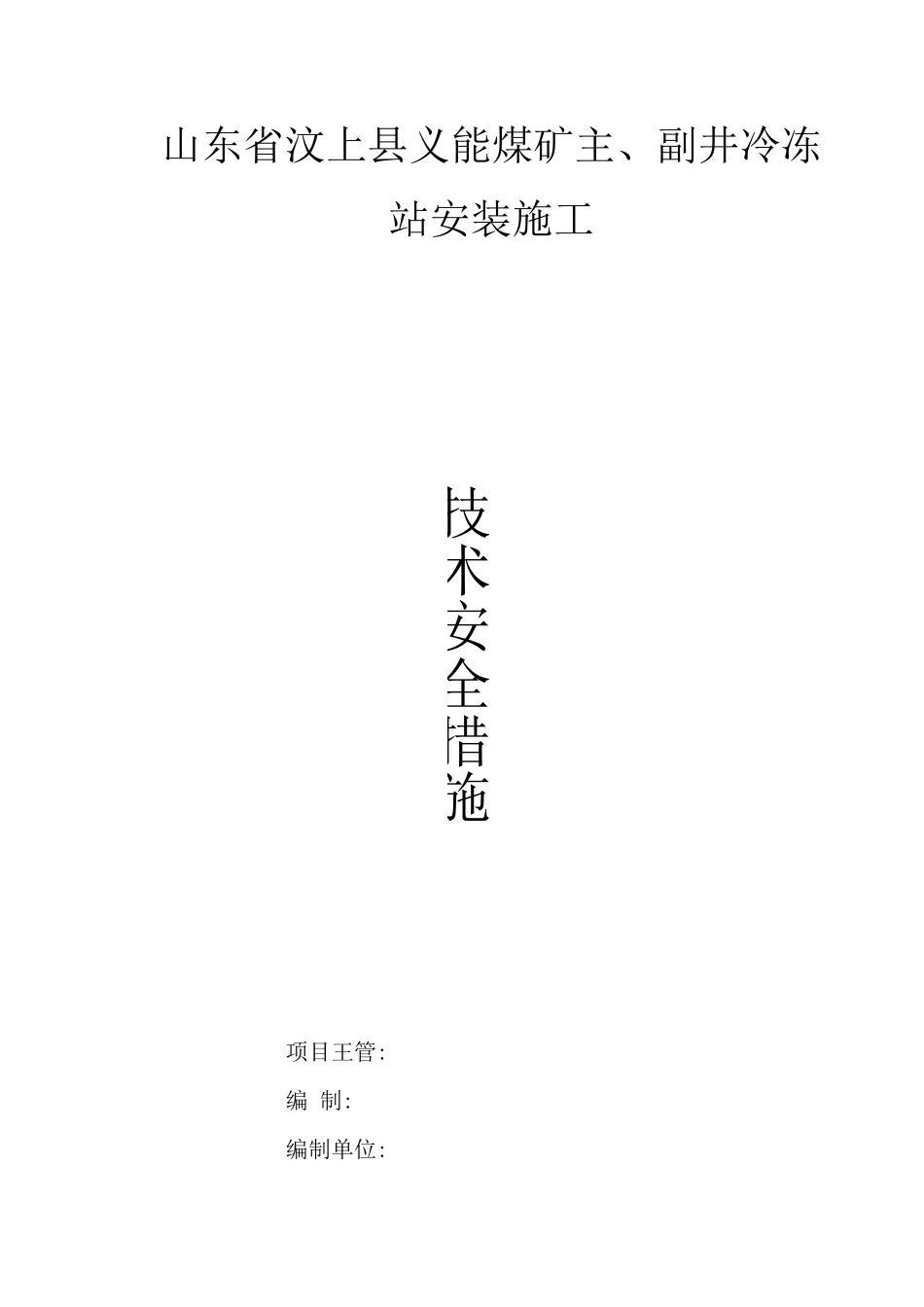

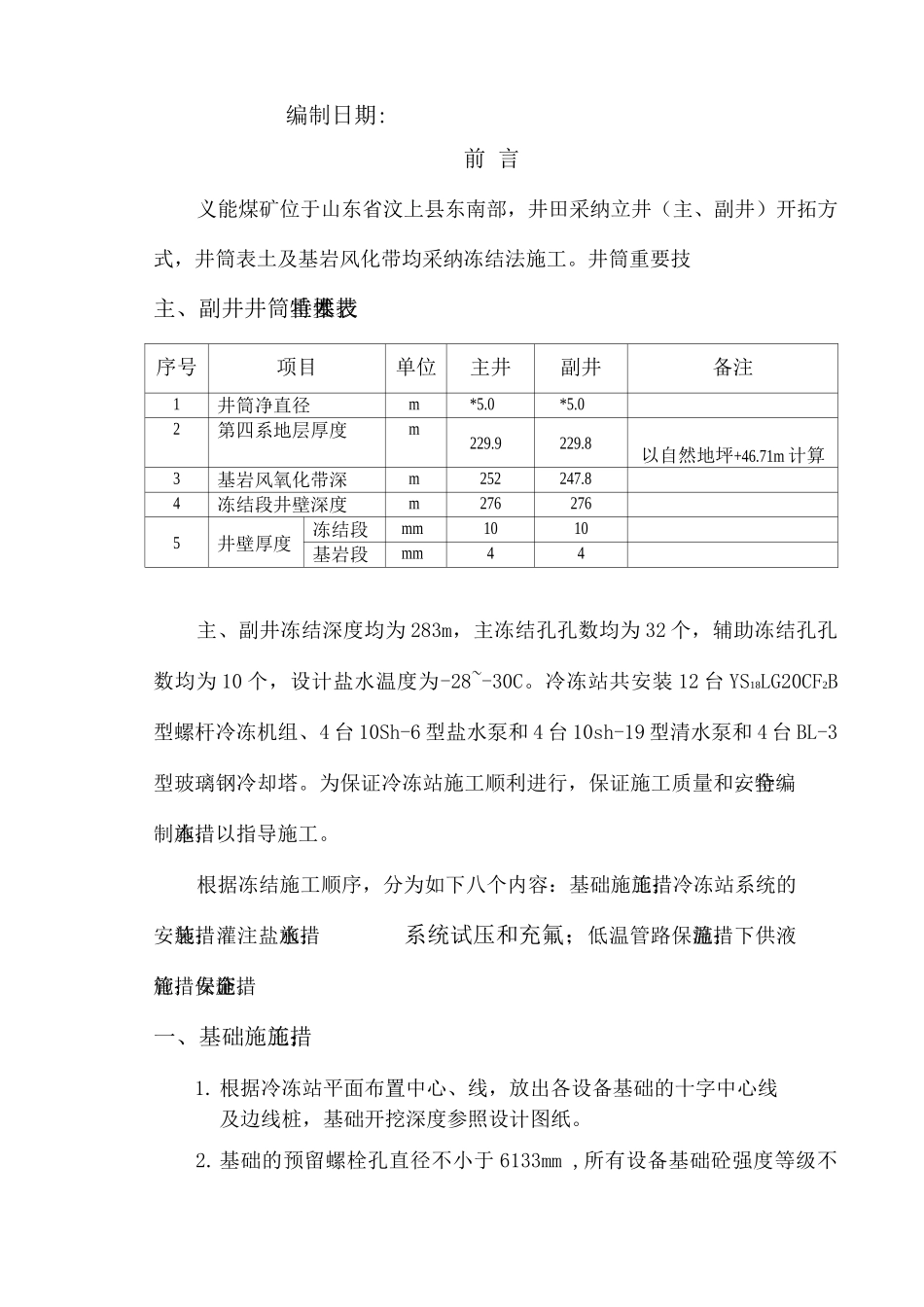

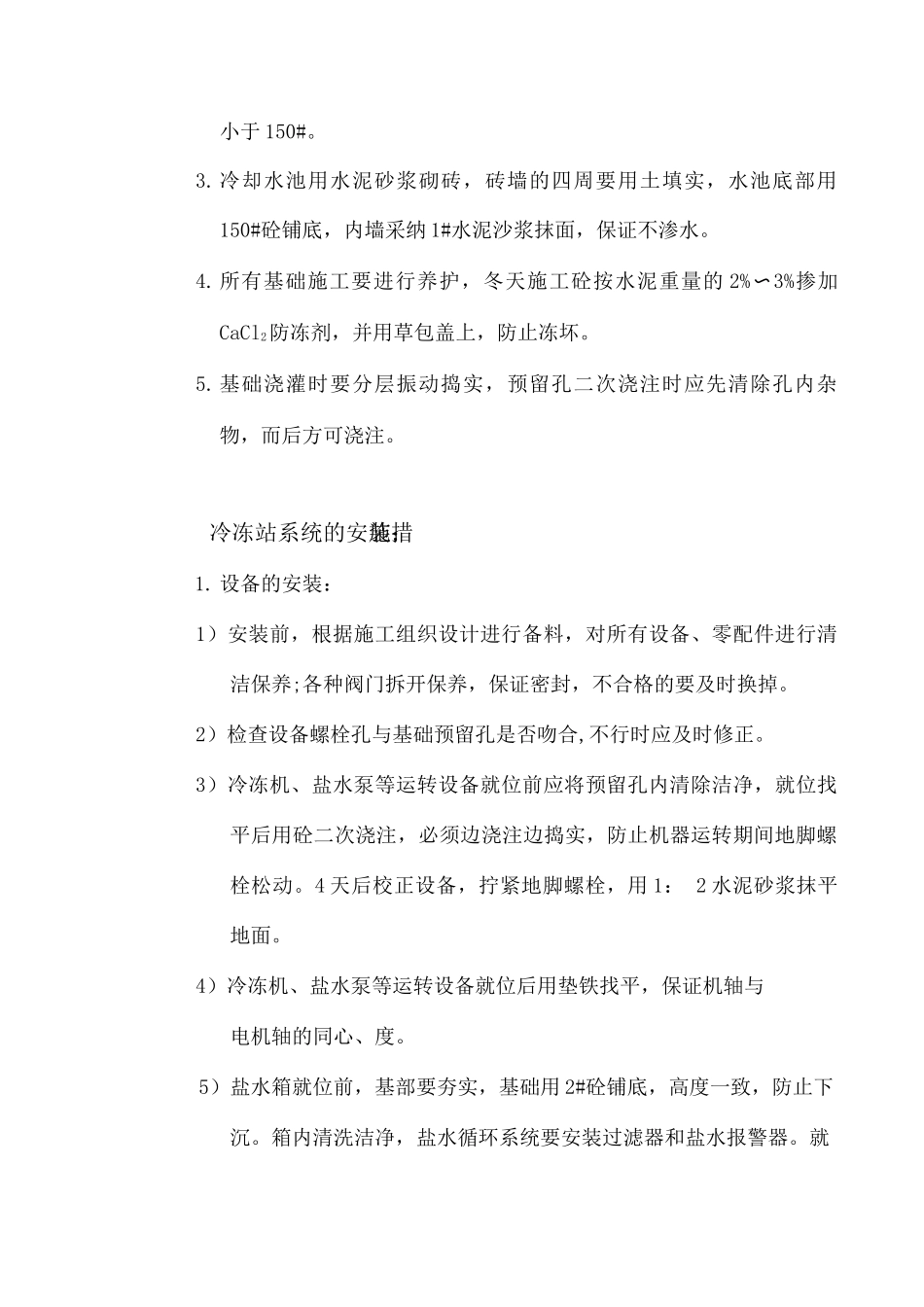

山东省汶上县义能煤矿主、副井冷冻站安装施工项目王管:编 制:编制单位:技术安全措施编制日期:前 言义能煤矿位于山东省汶上县东南部，井田采纳立井（主、副井）开拓方式，井筒表土及基岩风化带均采纳冻结法施工。井筒重要技主、副井井筒重要技术特性表序号项目单位主井副井备注1井筒净直径m*5.0*5.02第四系地层厚度m229.9229.8以自然地坪+46.71m 计算3基岩风氧化带深m252247.84冻结段井壁深度m2762765井壁厚度冻结段mm1010基岩段mm44主、副井冻结深度均为 283m，主冻结孔孔数均为 32 个，辅助冻结孔孔数均为 10 个，设计盐水温度为-28~-30C。冷冻站共安装 12 台 YS18LG20CF2B型螺杆冷冻机组、4 台 10Sh-6 型盐水泵和 4 台 10sh-19 型清水泵和 4 台 BL-3型玻璃钢冷却塔。为保证冷冻站施工顺利进行，保证施工质量和安全，特编制本措施，以指导施工。根据冻结施工顺序，分为如下八个内容：基础施工措施；冷冻站系统的安装措施；灌注盐水措施；系统试压和充氟；低温管路保温措施；下供液管措施；安全保证措施。一、基础施工措施：1. 根据冷冻站平面布置中心、线，放出各设备基础的十字中心线及边线桩，基础开挖深度参照设计图纸。2. 基础的预留螺栓孔直径不小于 6133mm ,所有设备基础砼强度等级不小于 150#。3. 冷却水池用水泥砂浆砌砖，砖墙的四周要用土填实，水池底部用150#砼铺底，内墙采纳 1#水泥沙浆抹面，保证不渗水。4. 所有基础施工要进行养护，冬天施工砼按水泥重量的 2%〜3%掺加CaCl2防冻剂，并用草包盖上，防止冻坏。5. 基础浇灌时要分层振动捣实，预留孔二次浇注时应先清除孔内杂物，而后方可浇注。冷冻站系统的安装措施：1. 设备的安装：1）安装前，根据施工组织设计进行备料，对所有设备、零配件进行清洁保养;各种阀门拆开保养，保证密封，不合格的要及时换掉。2）检查设备螺栓孔与基础预留孔是否吻合,不行时应及时修正。3）冷冻机、盐水泵等运转设备就位前应将预留孔内清除洁净，就位找平后用砼二次浇注，必须边浇注边捣实，防止机器运转期间地脚螺栓松动。4 天后校正设备，拧紧地脚螺栓，用 1： 2 水泥砂浆抹平地面。4）冷冻机、盐水泵等运转设备就位后用垫铁找平，保证机轴与电机轴的同心、度。5）盐水箱就位前，基部要夯实，基础用 2#砼铺底，高度一致，防止下沉。箱内清洗洁净，盐水循环系统要安装过滤器和盐水报警器。就位时应在基础上架放枕木，盐水箱间应平齐。盐水箱底部和外围用泡沫板保...
