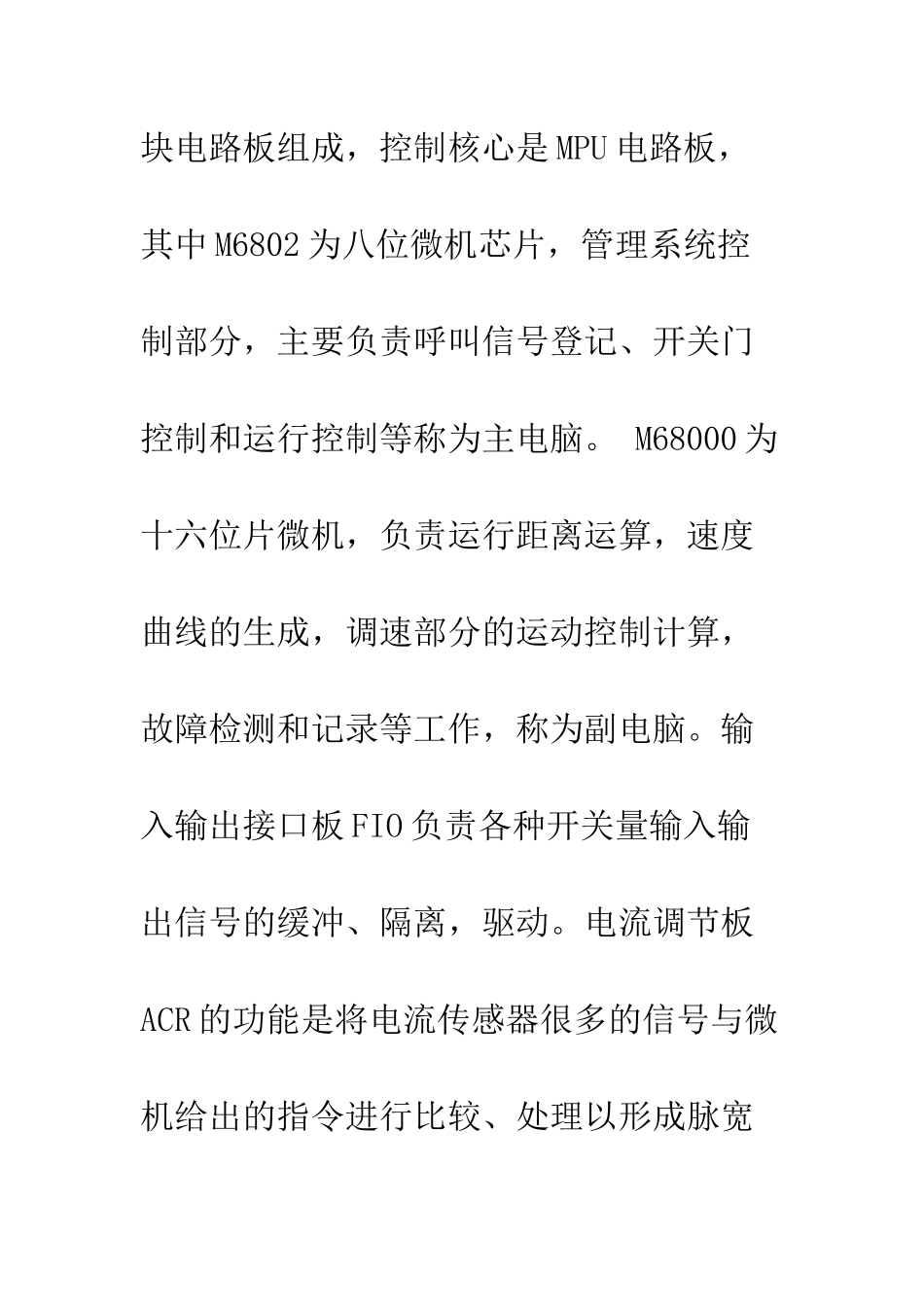

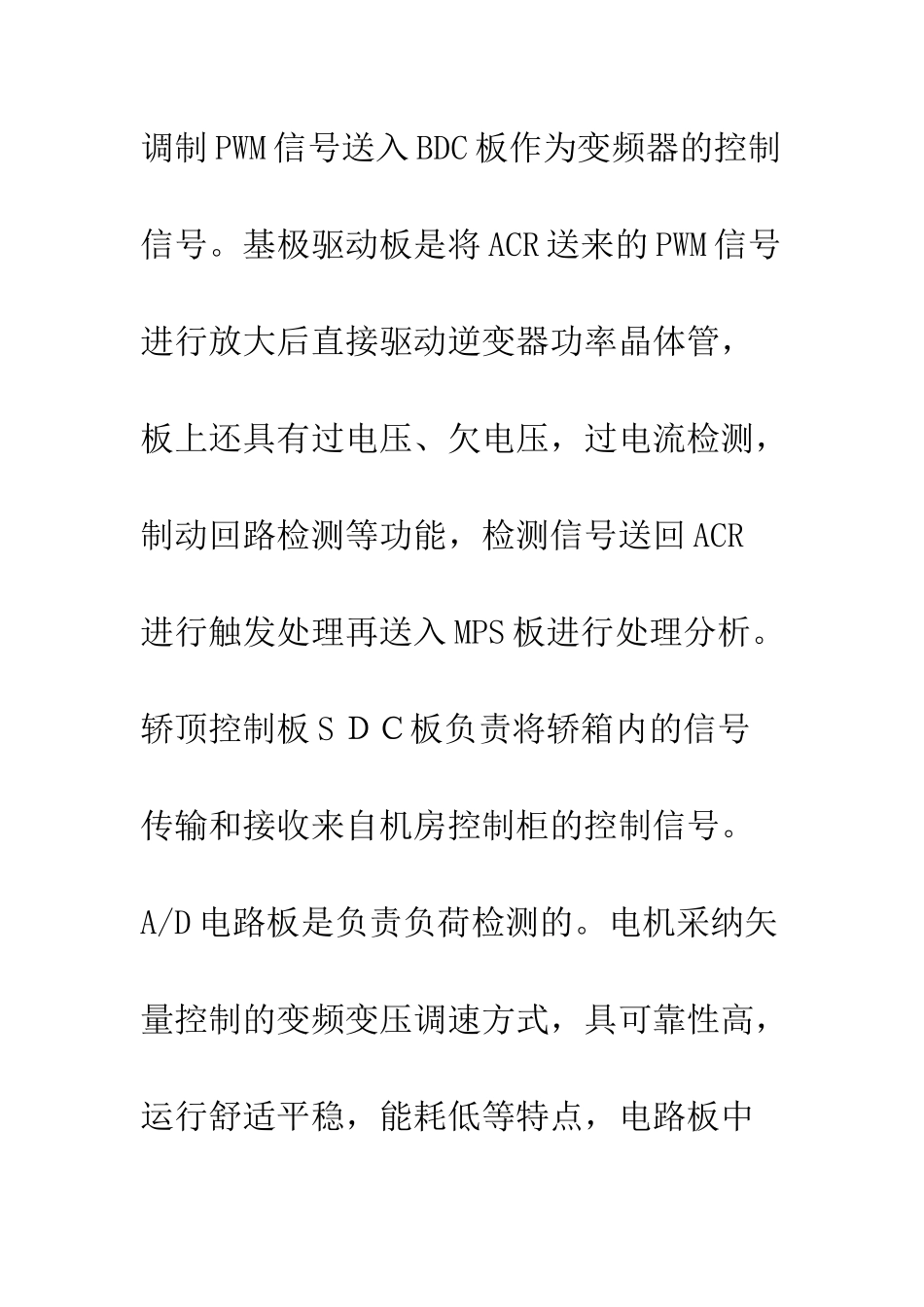

分析日立 YP－VF 电梯不启动故障（故障码 TD34）的原因和排除方法 论文关键词：电梯 维修的思路 系统功能原理图 论文摘要：本文详细描述了日立 YP－VF 电梯因出现故障代码 TD34 而不启动的故障的检修过程，着重介绍了维修的思路和方法。 一 电梯控制系统简介 YP-VF 是日立公司在上世纪八十年代推出的微电脑控制 VVVF 电梯，系统主要由 5块电路板组成，控制核心是 MPU 电路板，其中 M6802 为八位微机芯片，管理系统控制部分，主要负责呼叫信号登记、开关门控制和运行控制等称为主电脑。 M68000 为十六位片微机，负责运行距离运算，速度曲线的生成，调速部分的运动控制计算，故障检测和记录等工作，称为副电脑。输入输出接口板 FIO 负责各种开关量输入输出信号的缓冲、隔离，驱动。电流调节板ACR 的功能是将电流传感器很多的信号与微机给出的指令进行比较、处理以形成脉宽调制 PWM 信号送入 BDC 板作为变频器的控制信号。基极驱动板是将 ACR 送来的 PWM 信号进行放大后直接驱动逆变器功率晶体管，板上还具有过电压、欠电压，过电流检测，制动回路检测等功能，检测信号送回 ACR进行触发处理再送入 MPS 板进行处理分析。轿顶控制板 S ＤＣ板负责将轿箱内的信号传输和接收来自机房控制柜的控制信号。A/D 电路板是负责负荷检测的。电机采纳矢量控制的变频变压调速方式，具可靠性高，运行舒适平稳，能耗低等特点，电路板中大量采纳中小规模的集成电路，和专用厚膜集成组件，使系统的复杂性大大提高，一旦发生故障检修难度也比较大，好在该梯具有比较完善的故障自检测功能和故障保护、记录功能，为检修带来一定的方便。发生故障的电梯是 1988 年有香港日立工程公司安装的，使用十多年故障率比较低。故障出现在 2000 年. 二 故障现象 呼叫信号已登记，电梯关门后又重新开门，不能启动，再按按钮电梯就没有反应。在机房上观察，电路板ＭＰＵ上显示故障代码 TD34，电梯进入保护性停机状态。 三 故障分析及处理 出现故障码TD34 原因分析 查资料手册表明，故障代码 TD34 是表示主电源电压太低。为了进一步分析故障，我们先把电路原理图整理成功能框图，见。就功能框图看这个报警信号是由于电脑检测到滤波电容两端电压异常偏低后发出的，引起的原因可能有主电源部分故障引起滤波电容端电压太低，或无电压。 由电路图简化为上图，可以看出，主电源传输路径是：市电输入经过空气开关送入自耦变压器，降压...
