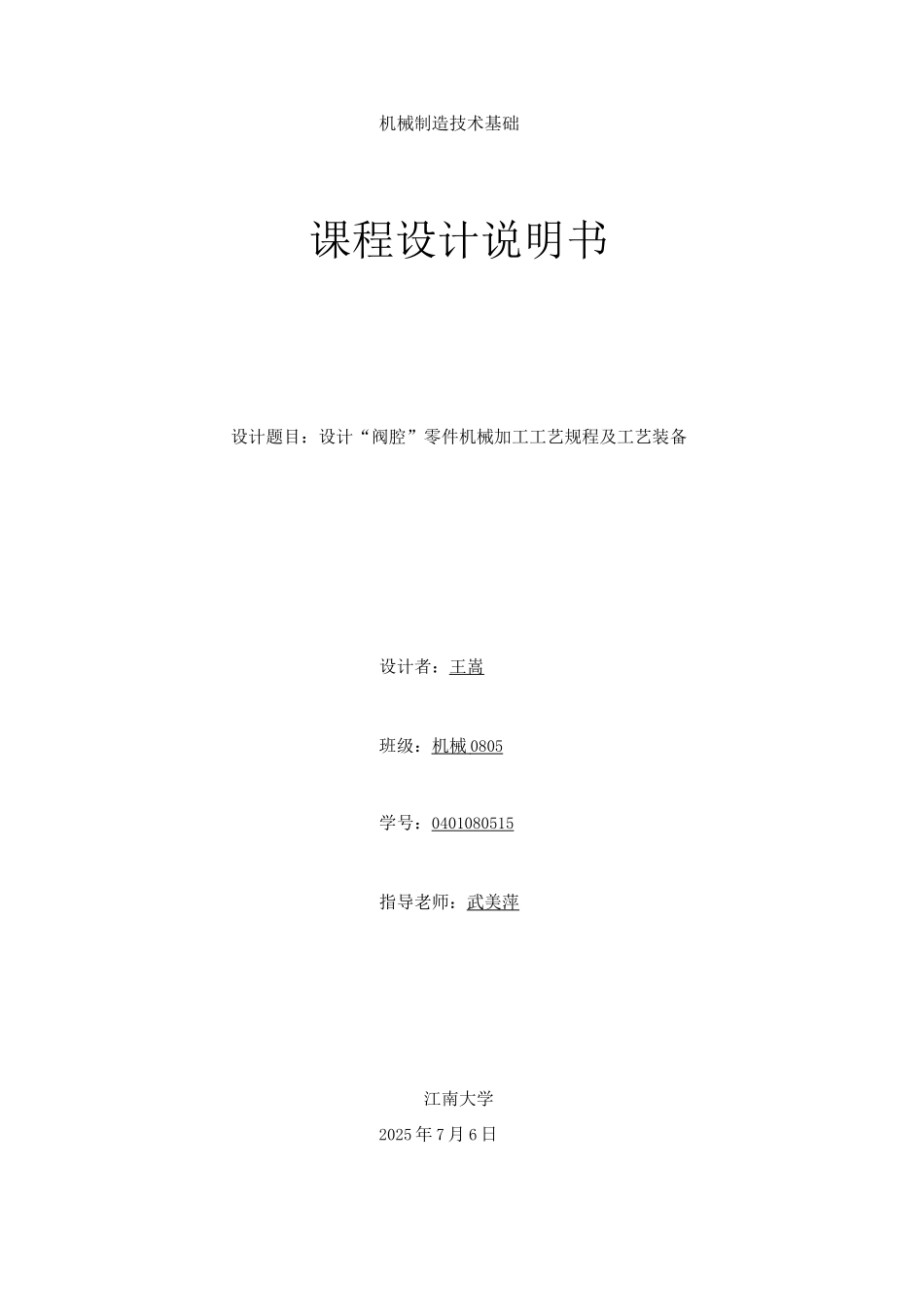

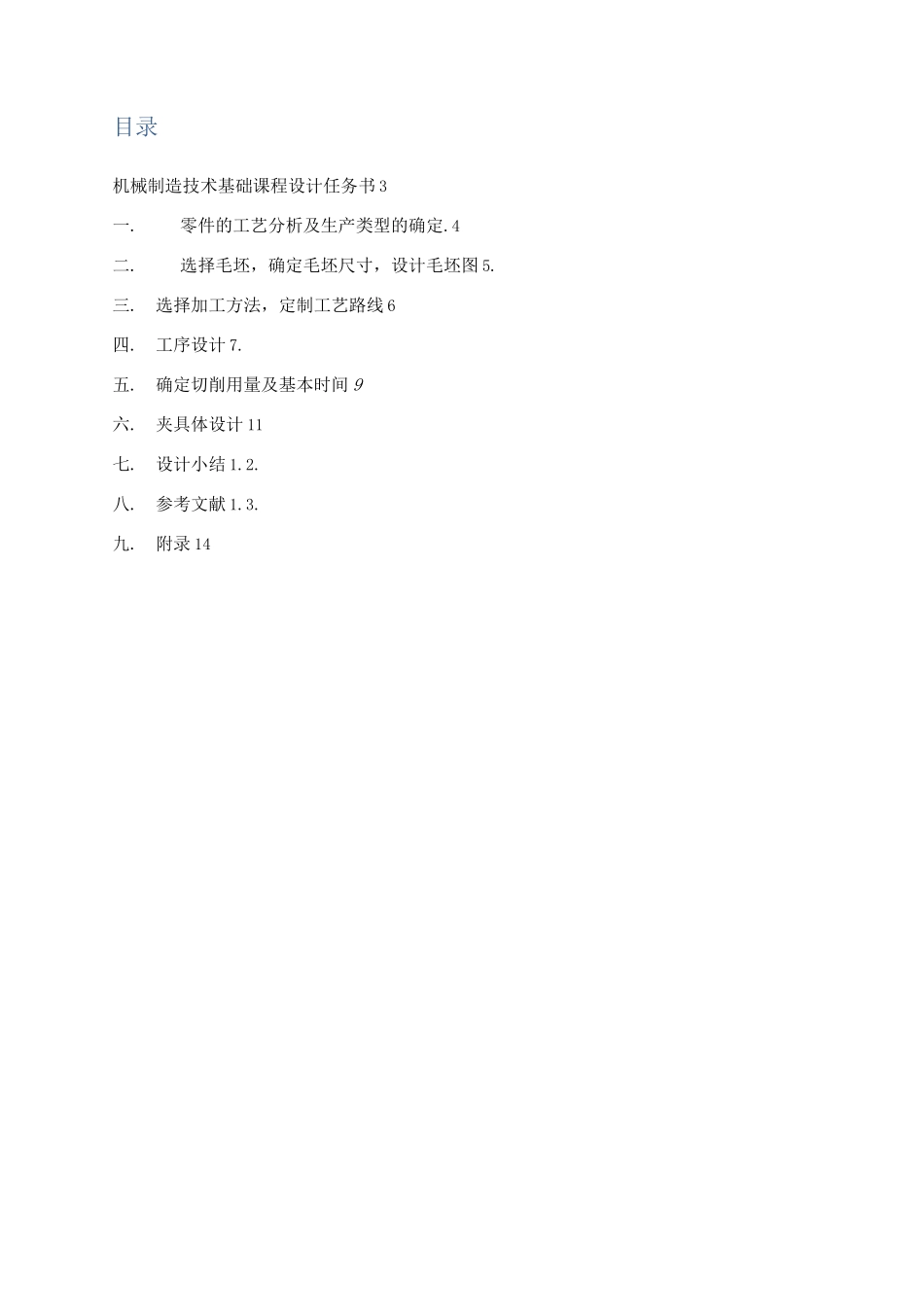

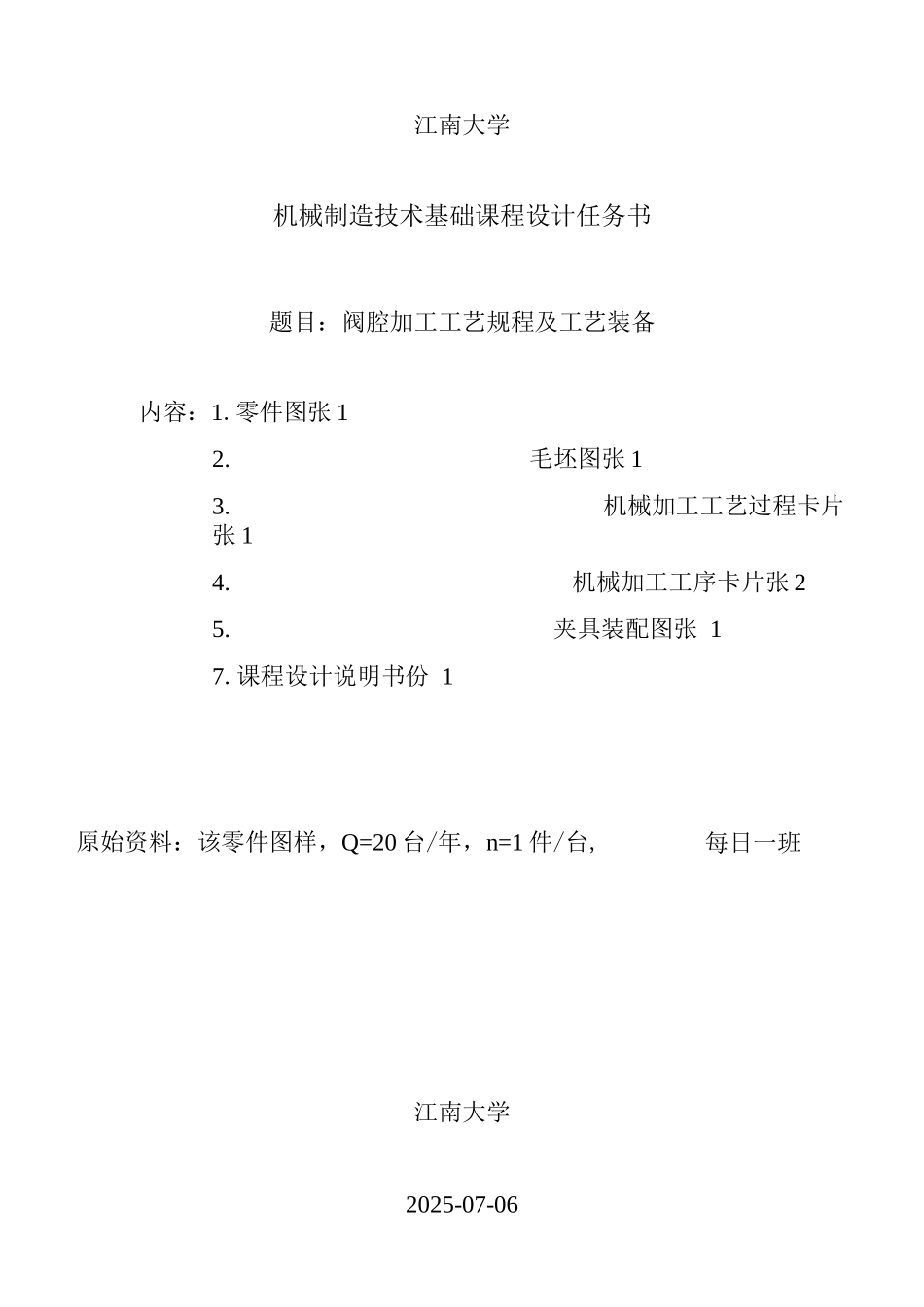

机械制造技术基础课程设计说明书设计题目：设计“阀腔”零件机械加工工艺规程及工艺装备设计者：王嵩班级：机械 0805 学号：0401080515指导老师：武美萍江南大学2025 年 7 月 6 日目录机械制造技术基础课程设计任务书 3一.零件的工艺分析及生产类型的确定.4二.选择毛坯，确定毛坯尺寸，设计毛坯图 5.三.选择加工方法，定制工艺路线 6四.工序设计 7.五.确定切削用量及基本时间 9六.夹具体设计 11七.设计小结 1.2.八.参考文献 1.3.九.附录 14江南大学机械制造技术基础课程设计任务书题目：阀腔加工工艺规程及工艺装备内容：1.零件图张 12. 毛坯图张 13. 机械加工工艺过程卡片张 14. 机械加工工序卡片张 25. 夹具装配图张 17.课程设计说明书份 1原始资料：该零件图样，Q=20 台/年，n=1 件/台,江南大学2025-07-06每日一班零件的工艺分析及生产类型的确定1.零件的作用题目做给的零件是容积式压缩机用阀腔。容积式压缩机是通过压缩腔的内 部容积缩小来提高气体或蒸气压力的压缩机。阀腔即为压缩机内部控制气流的阀 门的主要零件。通过对该零件图的重新绘制，知原图样的师徒正确、完整，尺寸、公差及 技术要求齐全。该零件属于箱体类零件，其大多数内腔不需要机加工，只需铸造成型即可， 而上下表面有粗糙度要求，左侧有三个孔有精度要求和形位公差，这些需要机加 工，还有就是一些无法铸造出来的孔需要钻出来，由于大多数孔无粗糙度要求， 因此加工方便。图中只有 110 的沉孔有形位公差，加工较为复杂，其余加工都 不成问题。应该说，这个零件加工性较好。3.零件的生产类型Q=20 件/年，n=1 件/台；结合生产实际，备品率 o 和废品率阶别取 10% 和 1%。代入公式(2-1)得该零件的生产纲领N = 20 x 1 x (1 + 10% ) x (1 + 1% ) = 2222 件/年零件是压缩机上的阀腔，质量为 15Kg，查表 2-1 可知其属于轻型零件，生产 类型为中批生产。二、选择毛坯，确定毛坯尺寸，设计毛坯图1.选择毛坯3________*________1_______S________H DPL121[0..I 侍诈也费令 nim -群梆』作财机 m 廿年靴：.技*务由：・好史，曾作卷国］•耳有也眇• 应冒 5、施鼠•孔5I1 番 T 用奸 IM 村址5. #4: C'TOt-K-2.零件的工艺分析该零件材料为 QT450-10。为球墨铸铁，且零件年产量为 2222 件，属于批 量生产，且零件尺寸不是很大，因此采纳铸模成型，且使用砂型铸造里面的机器 造型。2.确定机械加工余量...
