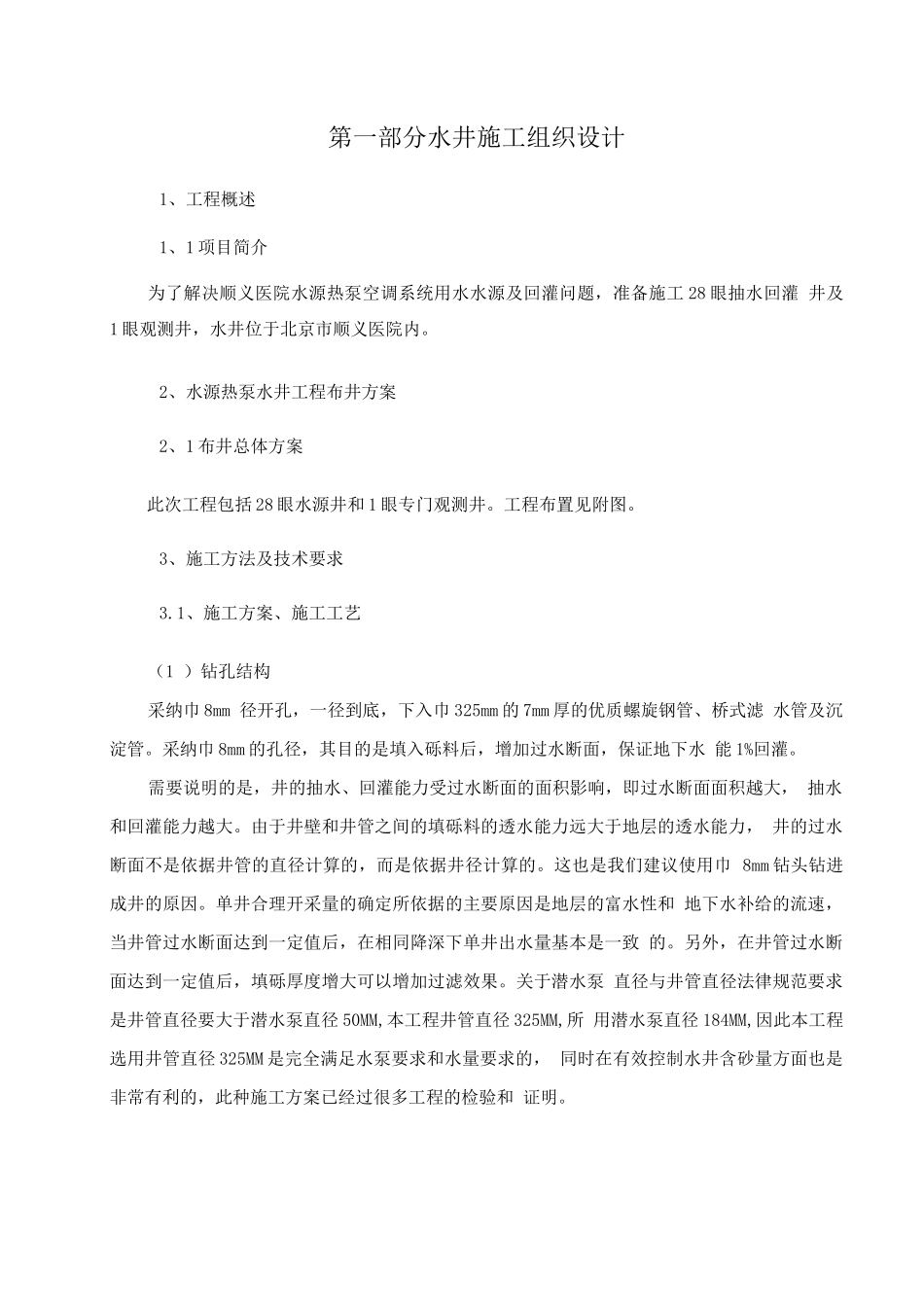

第一部分水井施工组织设计1、工程概述1、1 项目简介为了解决顺义医院水源热泵空调系统用水水源及回灌问题，准备施工 28 眼抽水回灌 井及1 眼观测井，水井位于北京市顺义医院内。2、水源热泵水井工程布井方案2、1 布井总体方案此次工程包括 28 眼水源井和 1 眼专门观测井。工程布置见附图。3、施工方法及技术要求3.1、施工方案、施工工艺（1 ）钻孔结构采纳巾 8mm 径开孔，一径到底，下入巾 325mm 的 7mm 厚的优质螺旋钢管、桥式滤 水管及沉淀管。采纳巾 8mm 的孔径，其目的是填入砾料后，增加过水断面，保证地下水 能 1%回灌。需要说明的是，井的抽水、回灌能力受过水断面的面积影响，即过水断面面积越大， 抽水和回灌能力越大。由于井壁和井管之间的填砾料的透水能力远大于地层的透水能力， 井的过水断面不是依据井管的直径计算的，而是依据井径计算的。这也是我们建议使用巾 8mm 钻头钻进成井的原因。单井合理开采量的确定所依据的主要原因是地层的富水性和 地下水补给的流速，当井管过水断面达到一定值后，在相同降深下单井出水量基本是一致 的。另外，在井管过水断面达到一定值后，填砾厚度增大可以增加过滤效果。关于潜水泵 直径与井管直径法律规范要求是井管直径要大于潜水泵直径 50MM,本工程井管直径 325MM,所 用潜水泵直径 184MM,因此本工程选用井管直径 325MM 是完全满足水泵要求和水量要求的， 同时在有效控制水井含砂量方面也是非常有利的，此种施工方案已经过很多工程的检验和 证明。(2) 施工工艺流程下井管、填滤料洗井、补滤料、上部封井水泵安装，抽水回灌试验校核、定井位1 接通施工用临时电路、水管查明地下管线及地下构筑物--------二-------人工挖孔护壁、挖泥浆池 及防渗处理 -- ---- fl , 钻机就位、调整Y钻孔至设计孔深及测井 0钻机对准井位调整水平度、垂直度检查钻头直径换浆、验孔钻机采纳反循环钻机，巾 8mm 钻头钻进至终孔。① 钻机按十字线就位，钻机对位允许偏差 2cm。钻机就位后应保持机身平稳，调直机 架挺杆，不允许发生倾斜、移位现象。钻孔孔径 12mm，孔深 20m。② 下钻，钻机就位后，先量探孔深度，做好记录，然后慢慢下入钻具。③ 钻进：钻进过程中时常检查钻杆垂直度，确保孔壁垂直。遇卵石层，跑偏或缩径时， 应提钻调整后重新打入。待接近设计孔深时注意钻进速度，控制孔深；达到设计标高后， 要用测绳进行测量，以沉积层顶部至设计标高为准。成...
