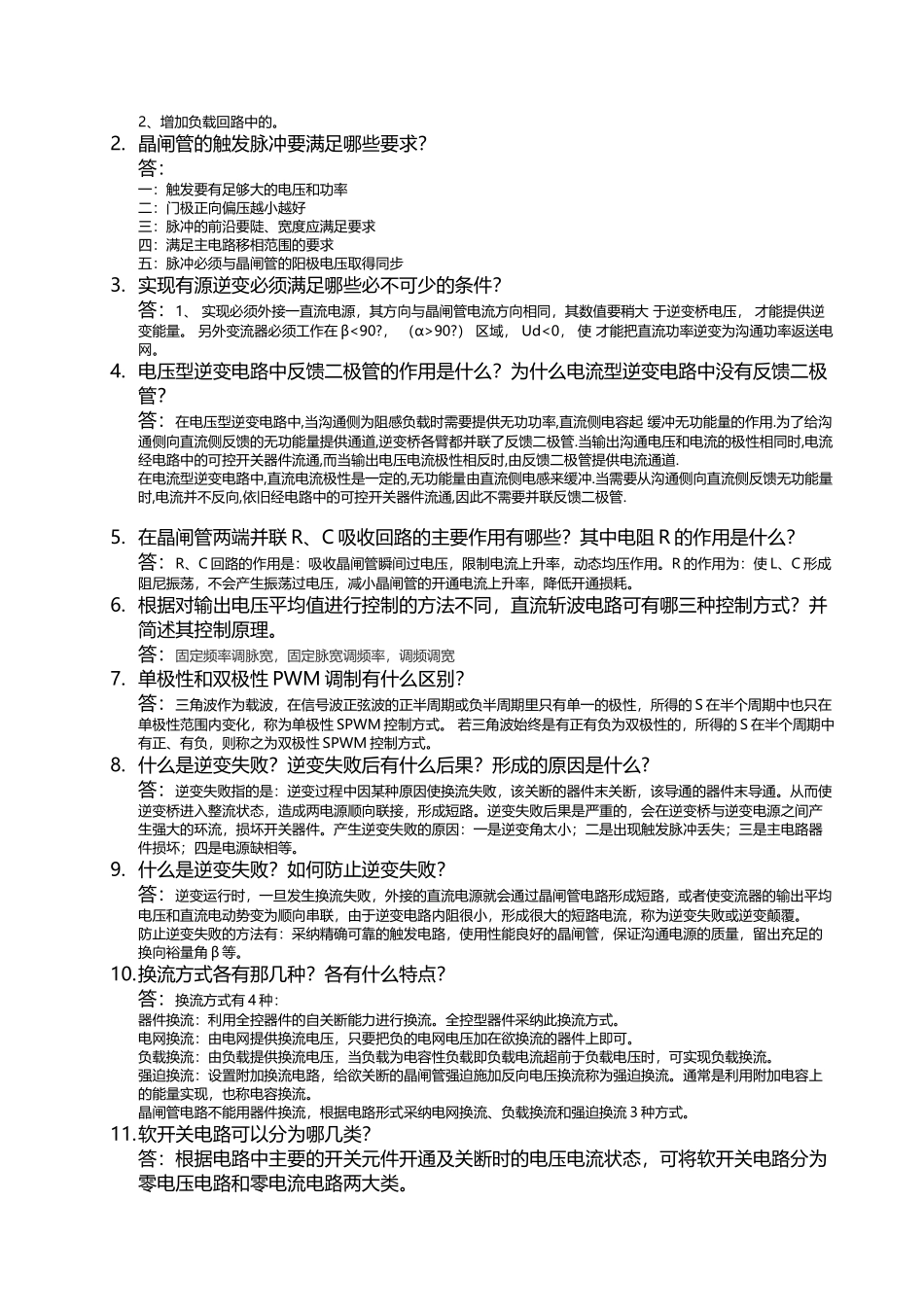

华工电力电子技术平常作业2025(6 页)Good is good, but better carries it.精益求精，善益求善。电力电子技术平常作业（2025 年 2 月 20 日，合计 37 题）一、填空题（12 题）1、电力变换通常分为四大类， 整流 、 逆变 、 斩波 、 变频和变相 。2、晶闸管对触发脉冲的要求是 要触发脉冲的幅度和功率达的到对所作用的可控硅有效 触发 、 要可方便与被控的沟通电周期同步 ， 和 能方便的改变同步后的延迟时间 。 3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器 。 4、 逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电 路为___ 电压源型逆变电路 ___ __，当直流侧为电流源时， 称此电路为__ 电流源型逆变电路 ______。5、 在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成 SPWM 波形的方法称__ 自然采样法 ____，实际应用中，采纳__ 规则采样法 ___来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。6、常用的晶闸管有_ 普通型单向导通的晶闸管 ___ 式、__ 普通型 双 向导通的晶闸管 ___ 式两种。 7、单相半控桥整流电路，带大电感性负载，晶闸管在__ 触发 ____时刻换流，二极管则在_ _ 电源电压过零点 __ ___时刻换流。 8、过电压产生的原因_ _ 浪涌电压 __ ____、__操作过电压______，可实行__ 阻容吸收 、__晒推 ___、 压敏电阻 保护。9、变频电路所实行的换流方式_ 自然换流 _ 、__ 负载换流 __、_ 强迫换流 _____。 10、门极可关断晶闸管主要参数有_ 最大可关断阳极电流 IATO 、 __、 __。 11、电力变换通常分为四大类，即__ 整流 、_逆变 _______、__ 直流斩波 、___沟通变沟通 __ 。 12、斩波器是在接在恒定直流电源和负载电路之间，用于_ 改变加到负载电路上的直 流电压平均值的一种电力电子器件变流装置 。二、简答题(18 题)1. 使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：闸管导通的条件是阳极承受正向电压，处于阻断状态的，只有在门极加正向触发电压，才能使其导通。门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流以上。导通后的管很小。使导通了的关断的条件是使流过晶闸管的电流减小至一个小的数值，即维持电流以下。其方法有二：1、减小正向...
