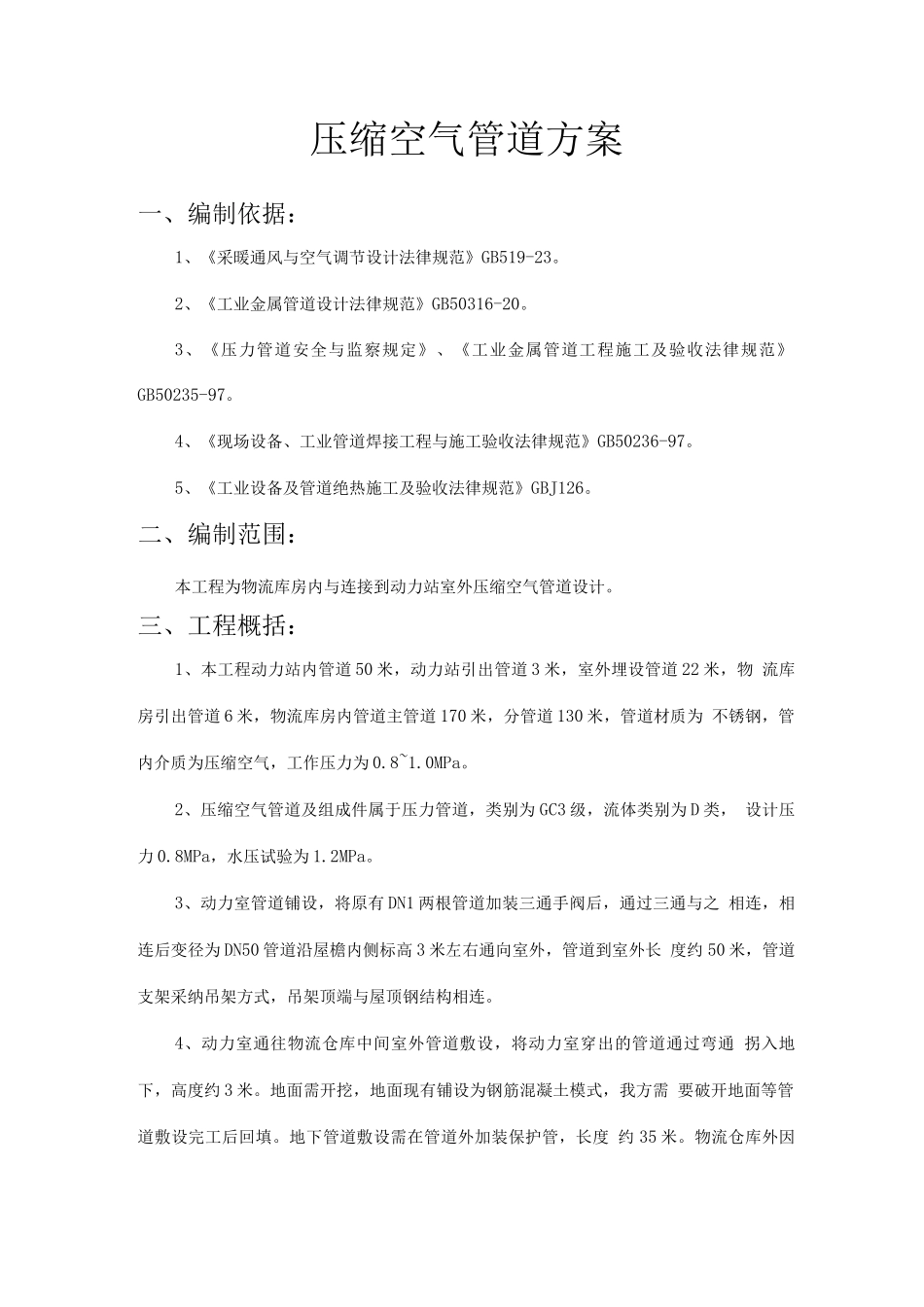

压缩空气管道方案

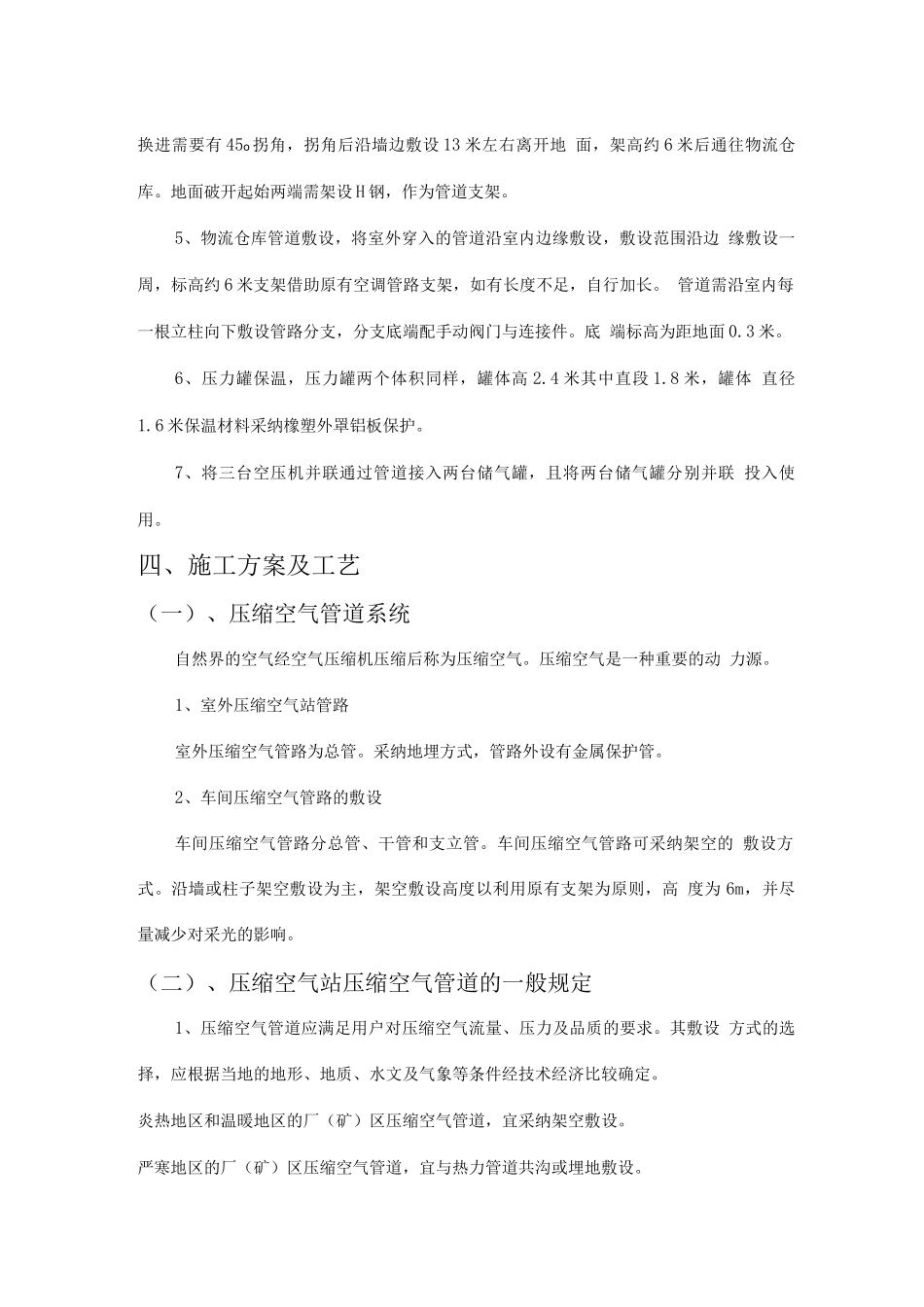

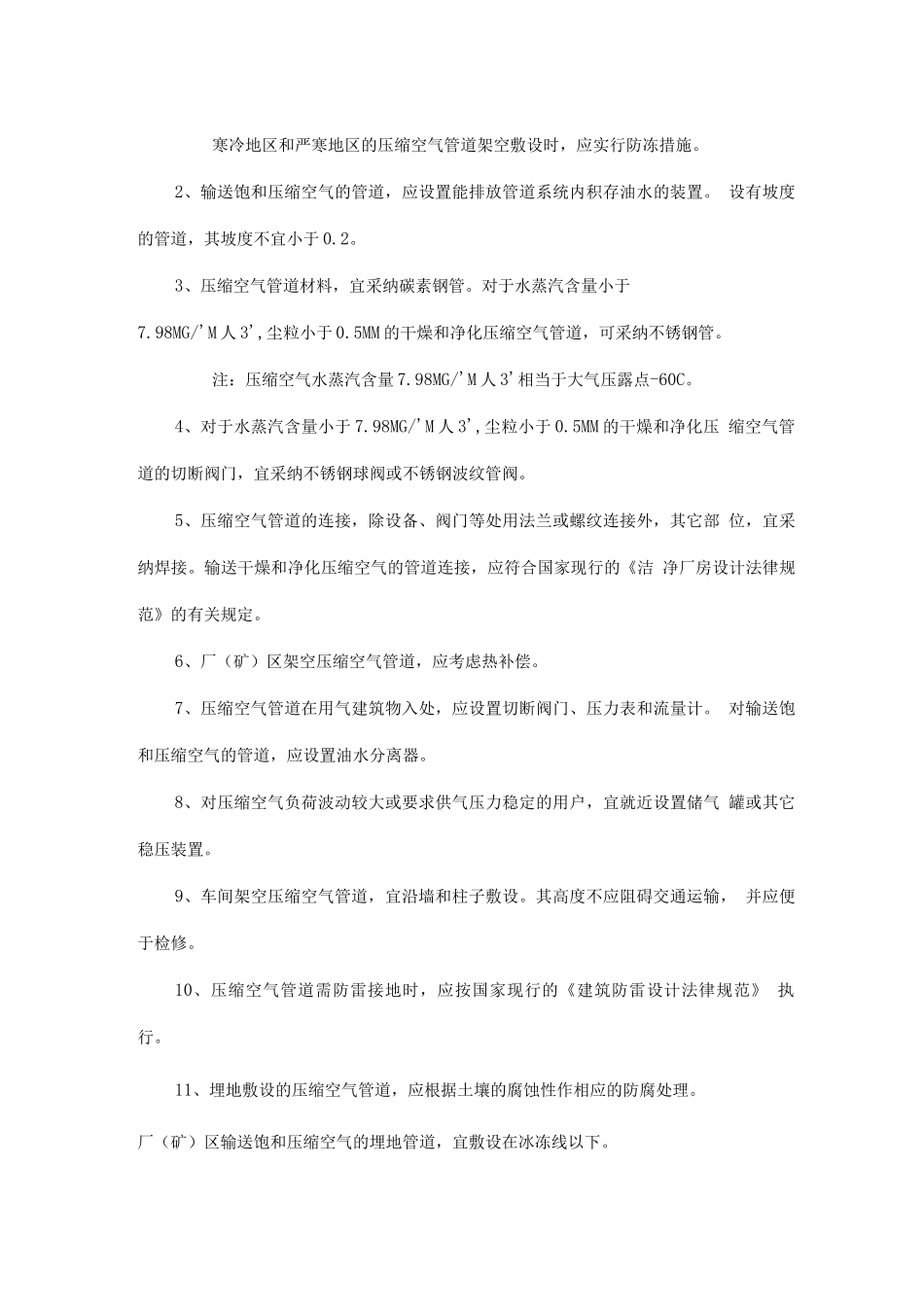

压缩空气管道方案一、编制依据：1、《采暖通风与空气调节设计法律规范》GB519-23。2、《工业金属管道设计法律规范》GB50316-20。3、《压力管道安全与监察规定》、《工业金属管道工程施工及验收法律规范》 GB50235-97。4、《现场设备、工业管道焊接工程与施工验收法律规范》GB50236-97。5、《工业设备及管道绝热施工及验收法律规范》GBJ126。二、编制范围：本工程为物流库房内与连接到动力站室外压缩空气管道设计。三、工程概括：1、本工程动力站内管道 50 米，动力站引出管道 3 米，室外埋设管道 22 米，物 流库房引出管道 6 米，物流库房内管道主管道 170 米，分管道 130 米，管道材质为 不锈钢，管内介质为压缩空气，工作压力为 0.8~1.0MPa。2、压缩空气管道及组成件属于压力管道，类别为 GC3 级，流体类别为 D 类， 设计压力 0.8MPa，水压试验为 1.2MPa。3、动力室管道铺设，将原有 DN1 两根管道加装三通手阀后，通过三通与之 相连，相连后变径为 DN50 管道沿屋檐内侧标高 3 米左右通向室外，管道到室外长 度约 50 米，管道支架采纳吊架方式，吊架顶端与屋顶钢结构相连。4、动力室通往物流仓库中间室外管道敷设，将动力室穿出的管道通过弯通 拐入地下，高度约 3 米。地面需开挖，地面现有铺设为钢筋混凝土模式，我方需 要破开地面等管道敷设完工后回填。地下管道敷设需在管道外加装保护管，长度 约 35 米。物流仓库外因换进需要有 45o 拐角，拐角后沿墙边敷设 13 米左右离开地 面，架高约 6 米后通往物流仓库。地面破开起始两端需架设 H 钢，作为管道支架。5、物流仓库管道敷设，将室外穿入的管道沿室内边缘敷设，敷设范围沿边 缘敷设一周，标高约 6 米支架借助原有空调管路支架，如有长度不足，自行加长。 管道需沿室内每一根立柱向下敷设管路分支，分支底端配手动阀门与连接件。底 端标高为距地面 0.3 米。6、压力罐保温，压力罐两个体积同样，罐体高 2.4 米其中直段 1.8 米，罐体 直径1.6 米保温材料采纳橡塑外罩铝板保护。7、将三台空压机并联通过管道接入两台储气罐，且将两台储气罐分别并联 投入使用。四、施工方案及工艺（一）、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。压缩空气是一种重要的动 力源。1、室外压缩空气站管路室外压缩空气管路为总管。采纳地埋方式，管路外设有金属保护管。2、车间压缩空气管路的敷设车间压缩空气管路分总管、干管...
