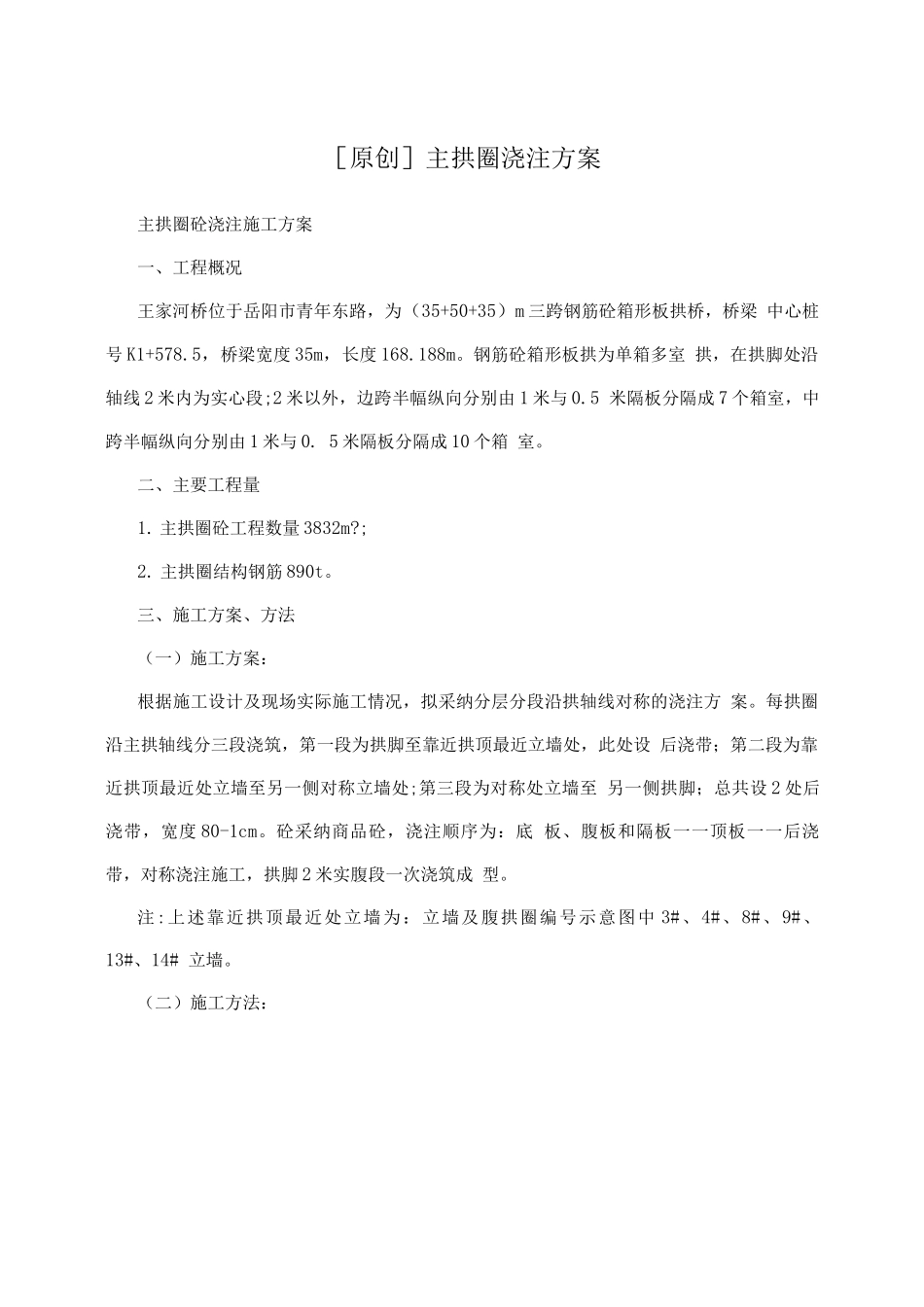

［原创］主拱圈浇注方案主拱圈砼浇注施工方案一、工程概况王家河桥位于岳阳市青年东路，为（35+50+35）m 三跨钢筋砼箱形板拱桥，桥梁 中心桩号 K1+578.5，桥梁宽度 35m，长度 168.188m。钢筋砼箱形板拱为单箱多室 拱，在拱脚处沿轴线 2 米内为实心段;2 米以外，边跨半幅纵向分别由 1 米与 0.5 米隔板分隔成 7 个箱室，中跨半幅纵向分别由 1 米与 0. 5 米隔板分隔成 10 个箱 室。二、主要工程量1. 主拱圈砼工程数量 3832m?;2. 主拱圈结构钢筋 890t。三、施工方案、方法（一）施工方案：根据施工设计及现场实际施工情况，拟采纳分层分段沿拱轴线对称的浇注方 案。每拱圈沿主拱轴线分三段浇筑，第一段为拱脚至靠近拱顶最近立墙处，此处设 后浇带；第二段为靠近拱顶最近处立墙至另一侧对称立墙处;第三段为对称处立墙至 另一侧拱脚；总共设 2 处后浇带，宽度 80-1cm。砼采纳商品砼，浇注顺序为：底 板、腹板和隔板一一顶板一一后浇带，对称浇注施工，拱脚 2 米实腹段一次浇筑成 型。注:上述靠近拱顶最近处立墙为：立墙及腹拱圈编号示意图中 3#、4#、8#、9#、 13#、14# 立墙。（二）施工方法：主拱支架底模成型预压后，在底模上重新标定桥梁中心轴线，对箱梁的平面位 置进行放样，在底模上标出隔板、外侧腹模、翼板边线和钢筋布置的位置。1、钢筋加工安装A、钢筋布置钢筋布置按设计图纸，在底模上先绑扎底板钢筋、腹隔板钢筋和所有箍筋，经 检验合格后，安装腹隔板内外模。待第一次砼浇注完后，安装翼板底模，绑扎顶板及翼板钢筋。支架现浇梁板的钢筋工程属于常规施工，无特别工艺要求。在桥梁附近地面设 置钢筋加工场地，预先将钢筋加工成大样钢筋，再搬运到桥上就位绑扎成整体钢筋 笼。B、钢筋制作、绑扎要求所有进场钢筋，要求有该批钢筋生产的合格证书，标示批号和出厂检验的有关 力学性能试验资料。进场的每一批钢筋，均按法律规范进行取样试验，试验不合格的不 得使用于本工程。进场钢筋按不同种类、等级、牌号、规格及生产厂家分批验收、 分别堆放，不得混杂。箱梁钢筋按设计图纸在钢筋加工棚内进行加工，编号堆放;纵向通长钢筋采纳 闪光对焊焊接，焊接接头应符合 JGJ18-96《钢筋焊接及验收规程》的要求。焊接 接头不设于最大压力处，并使接头交错排列，受拉区同一焊接接头范围内接头钢筋 的面积不得超过该截面钢筋总面积的 50%。钢筋安装为保证保护层的厚度，在钢筋与模板间设置砂浆垫块，...
