变电站的保护配置VIP专享

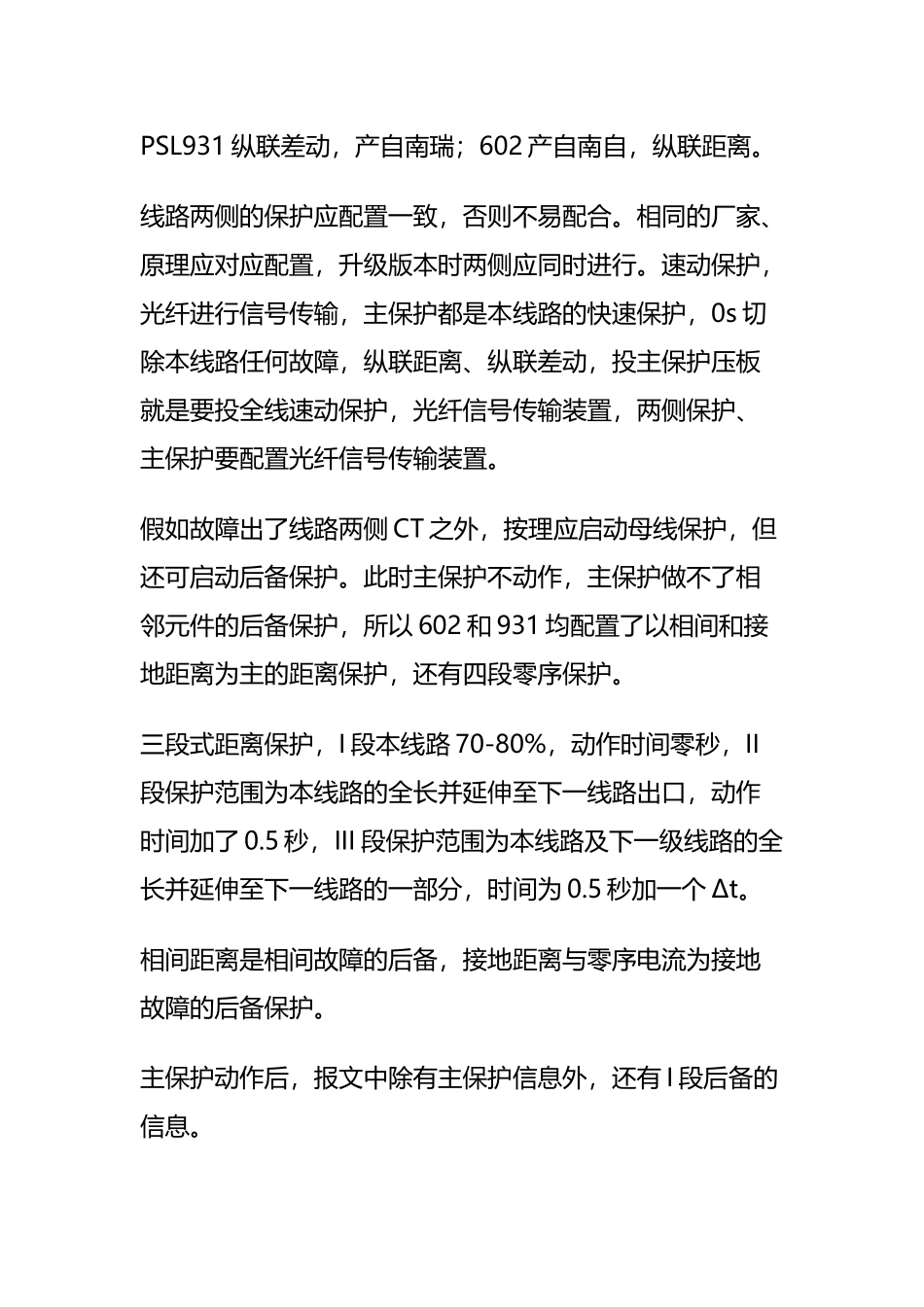

变电站的保护配置(21 页)Good is good, but better carries it.精益求精，善益求善。一、变电站的保护配置：220kV 变电站主变三侧都是双母带旁母接线。220kV 线路保护配置：四方的保护已经淘汰。931 南瑞、许继的。225、226 线路 931、PSL602 保护是重点。保护配置原则：220kV 以上电压等级要配两套，不论母线（915、BP-2B）还是主变，还是线路均为两套，不同厂家、不同原理，保护范围应一致，功能应一致。220kV 线路保护的范围是两侧 CT（TA）之间，TA 在出线刀闸和开关之间，要了解一个变电站的二次保护，就应找到它的 TA 和线路 TV，两套保护要取自不同的 CT 绕组，计量、测量、母线保护（两套）都要从 CT 不同的绕组上取电流。故障录波器也要用，还应有一组备用 CT 绕组。这些CT 绕组都在开关与线路刀闸之间，CT 串在主回路中，GIS设备的 CT 配在开关两侧，所以 GIS 装置的线路和母线保护范围交叉，消除死区。线路保护取自母线侧 CT，母线保护取自线路侧 CT 绕组。PSL931 纵联差动，产自南瑞；602 产自南自，纵联距离。线路两侧的保护应配置一致，否则不易配合。相同的厂家、原理应对应配置，升级版本时两侧应同时进行。速动保护，光纤进行信号传输，主保护都是本线路的快速保护，0s 切除本线路任何故障，纵联距离、纵联差动，投主保护压板就是要投全线速动保护，光纤信号传输装置，两侧保护、主保护要配置光纤信号传输装置。假如故障出了线路两侧 CT 之外，按理应启动母线保护，但还可启动后备保护。此时主保护不动作，主保护做不了相邻元件的后备保护，所以 602 和 931 均配置了以相间和接地距离为主的距离保护，还有四段零序保护。三段式距离保护，I 段本线路 70-80%，动作时间零秒，II段保护范围为本线路的全长并延伸至下一线路出口，动作时间加了 0.5 秒，III 段保护范围为本线路及下一级线路的全长并延伸至下一线路的一部分，时间为 0.5 秒加一个 Δt。相间距离是相间故障的后备，接地距离与零序电流为接地故障的后备保护。主保护动作后，报文中除有主保护信息外，还有 I 段后备的信息。主保护是全线速动的保护，光纤保护，后备保护……故障在 I 段范围内，除主保护动作外，相应的 I 段后备会动，故障不在 I 段范围内，就只有主保护动作了，当然是以本线路故障为前提的。重合闸：单重。后加速。931 保护正常情况下液晶会显示当下时间、电流电压。故障发后后液晶会显示故障...
