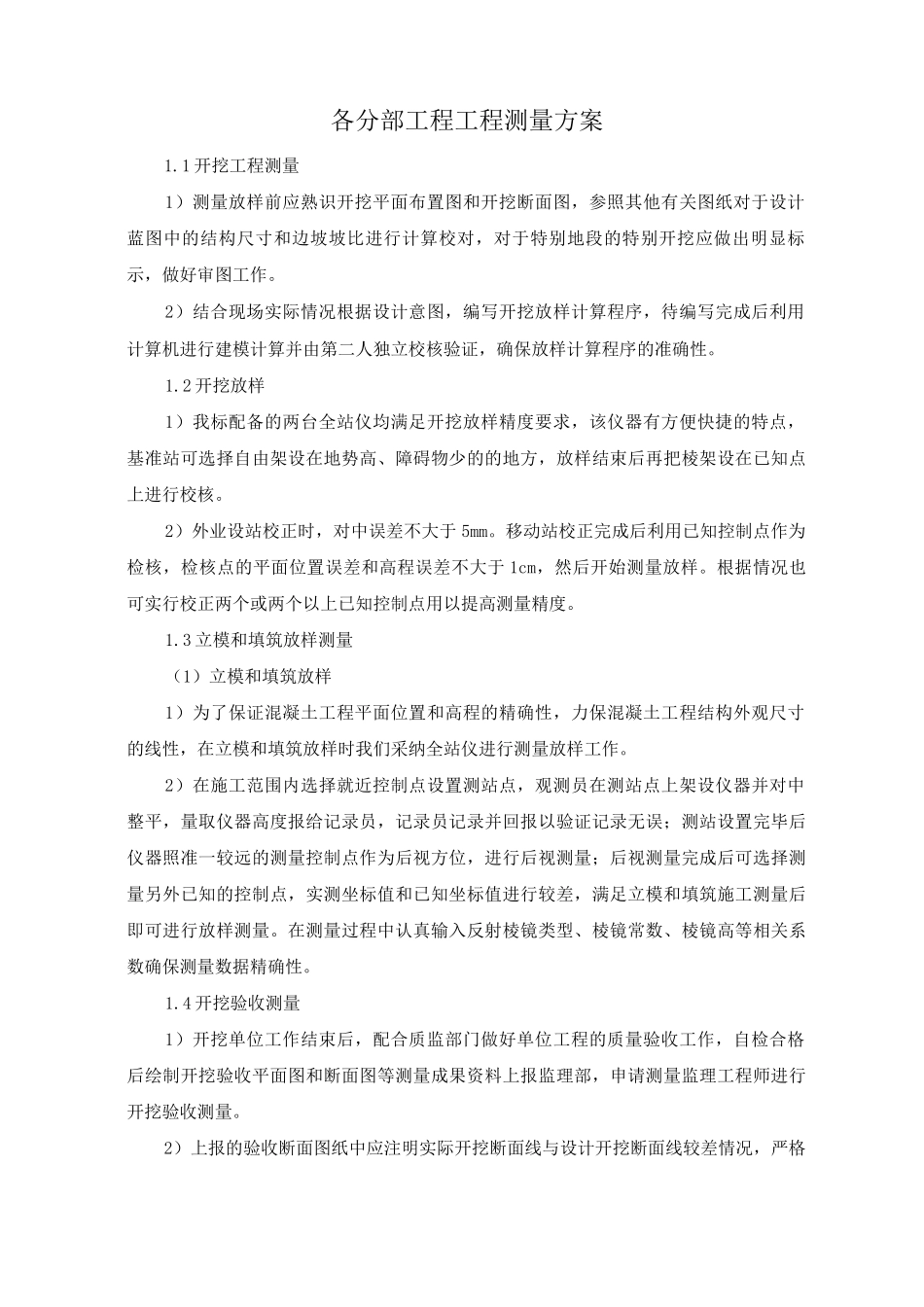

各分部工程工程测量方案

各分部工程工程测量方案1.1 开挖工程测量1）测量放样前应熟识开挖平面布置图和开挖断面图，参照其他有关图纸对于设计蓝图中的结构尺寸和边坡坡比进行计算校对，对于特别地段的特别开挖应做出明显标示，做好审图工作。2）结合现场实际情况根据设计意图，编写开挖放样计算程序，待编写完成后利用计算机进行建模计算并由第二人独立校核验证，确保放样计算程序的准确性。1.2 开挖放样1）我标配备的两台全站仪均满足开挖放样精度要求，该仪器有方便快捷的特点，基准站可选择自由架设在地势高、障碍物少的的地方，放样结束后再把棱架设在已知点上进行校核。2）外业设站校正时，对中误差不大于 5mm。移动站校正完成后利用已知控制点作为检核，检核点的平面位置误差和高程误差不大于 1cm，然后开始测量放样。根据情况也可实行校正两个或两个以上已知控制点用以提高测量精度。1.3 立模和填筑放样测量（1）立模和填筑放样1）为了保证混凝土工程平面位置和高程的精确性，力保混凝土工程结构外观尺寸的线性，在立模和填筑放样时我们采纳全站仪进行测量放样工作。2）在施工范围内选择就近控制点设置测站点，观测员在测站点上架设仪器并对中整平，量取仪器高度报给记录员，记录员记录并回报以验证记录无误；测站设置完毕后仪器照准一较远的测量控制点作为后视方位，进行后视测量；后视测量完成后可选择测量另外已知的控制点，实测坐标值和已知坐标值进行较差，满足立模和填筑施工测量后即可进行放样测量。在测量过程中认真输入反射棱镜类型、棱镜常数、棱镜高等相关系数确保测量数据精确性。1.4 开挖验收测量1）开挖单位工作结束后，配合质监部门做好单位工程的质量验收工作，自检合格后绘制开挖验收平面图和断面图等测量成果资料上报监理部，申请测量监理工程师进行开挖验收测量。2）上报的验收断面图纸中应注明实际开挖断面线与设计开挖断面线较差情况，严格控制边坡开挖，严禁出现边坡超欠挖情况。3）根据施工招标图纸和施工合同，土石方工程量依据实测断面进行计量，因此，原始地形线是计算土石方量的重要基准线，故在工程施工前我标段联合业主、监理进行原始地形的测绘工作，申报测量监理工程师和建管处批准后方可作为计量依据。4）开挖工程量申报每月一次，申报时要有具体的计算表格、开挖平面和断面图。5）报量开挖断面除特别情况外断面间距取 20m 即可。工程量采纳断面法计算，断面布设应与原始地形线的断面间距和断面位置相一致，使用联测认可的...
