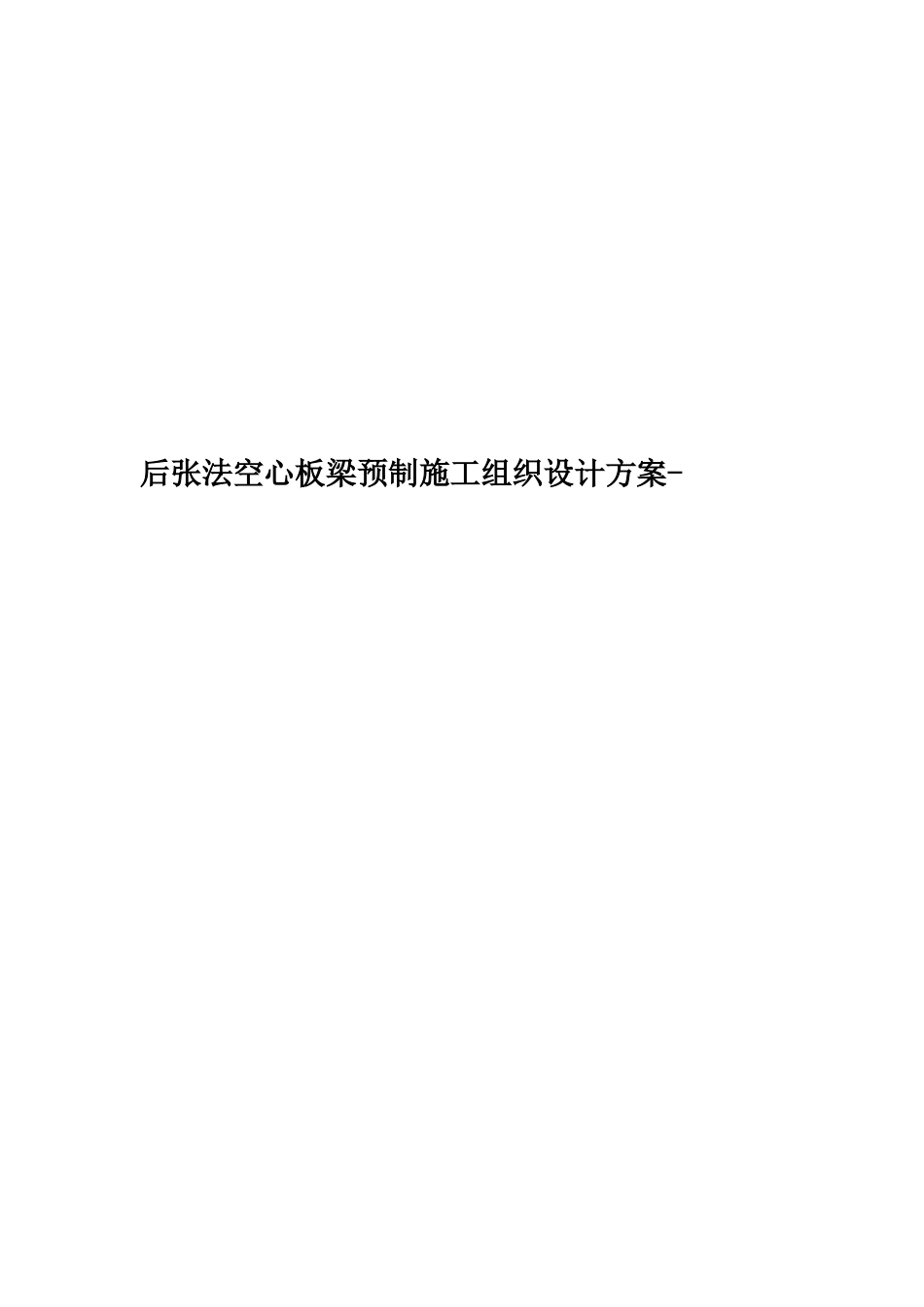

后张法空心板梁预制施工组织设计方案-

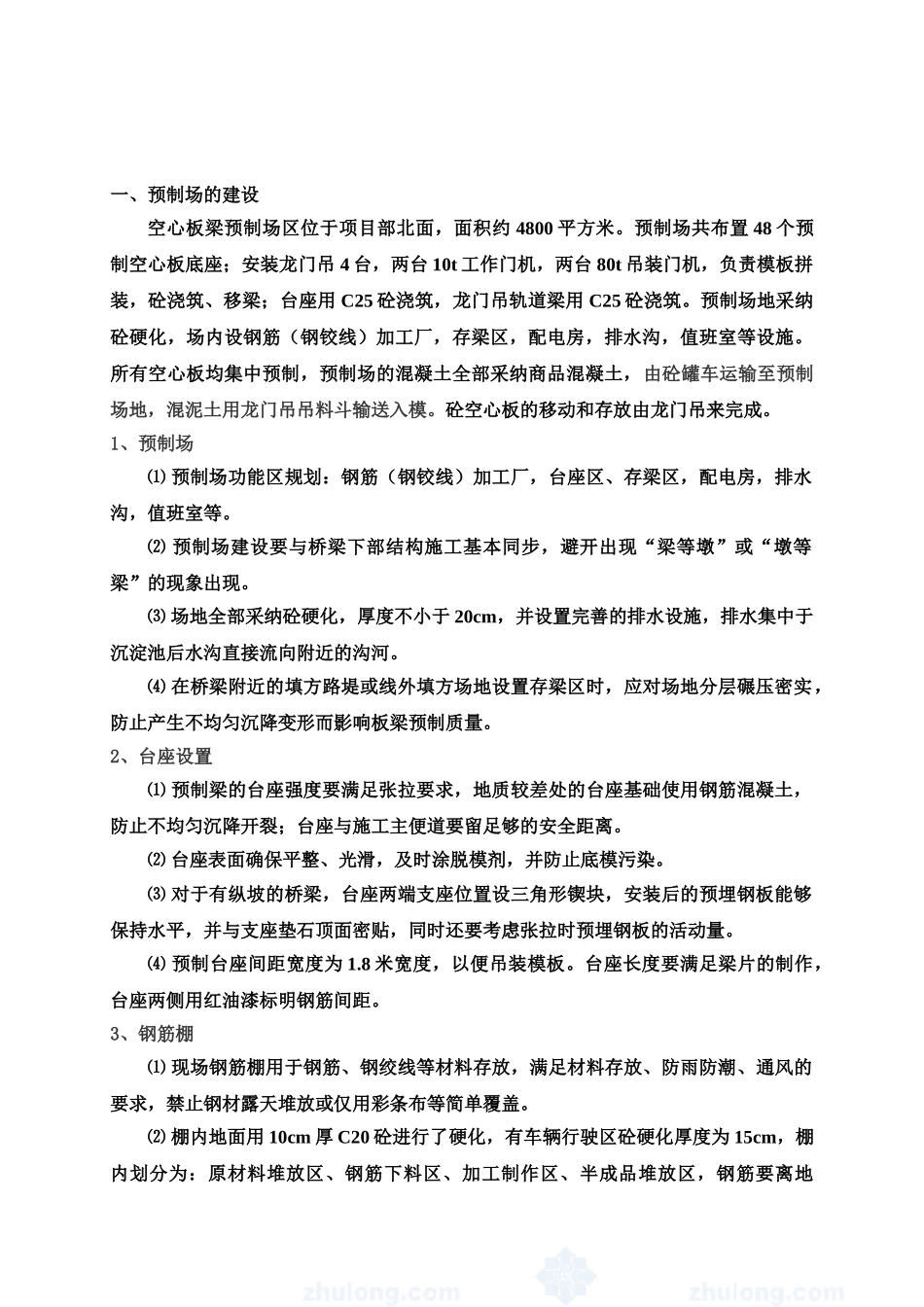

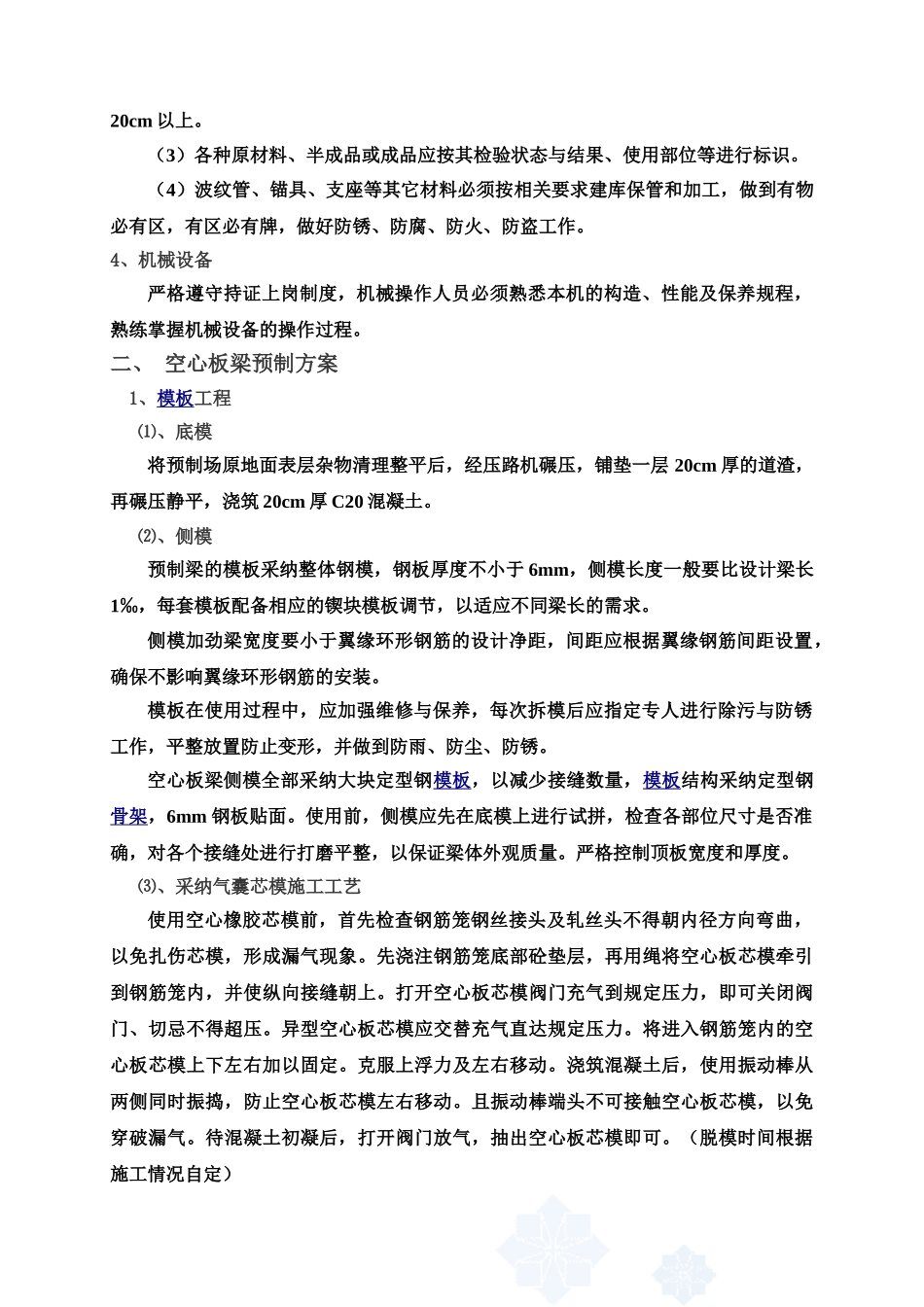

后张法空心板梁预制施工组织设计方案-一、预制场的建设空心板梁预制场区位于项目部北面，面积约 4800 平方米。预制场共布置 48 个预制空心板底座；安装龙门吊 4 台，两台 10t 工作门机，两台 80t 吊装门机，负责模板拼装，砼浇筑、移梁；台座用 C25 砼浇筑，龙门吊轨道梁用 C25 砼浇筑。预制场地采纳砼硬化，场内设钢筋（钢铰线）加工厂，存梁区，配电房，排水沟，值班室等设施。所有空心板均集中预制，预制场的混凝土全部采纳商品混凝土，由砼罐车运输至预制场地，混泥土用龙门吊吊料斗输送入模。砼空心板的移动和存放由龙门吊来完成。1、预制场⑴ 预制场功能区规划：钢筋（钢铰线）加工厂，台座区、存梁区，配电房，排水沟，值班室等。⑵ 预制场建设要与桥梁下部结构施工基本同步，避开出现“梁等墩”或“墩等梁”的现象出现。⑶ 场地全部采纳砼硬化，厚度不小于 20cm，并设置完善的排水设施，排水集中于沉淀池后水沟直接流向附近的沟河。⑷ 在桥梁附近的填方路堤或线外填方场地设置存梁区时，应对场地分层碾压密实，防止产生不均匀沉降变形而影响板梁预制质量。2、台座设置⑴ 预制梁的台座强度要满足张拉要求，地质较差处的台座基础使用钢筋混凝土，防止不均匀沉降开裂；台座与施工主便道要留足够的安全距离。⑵ 台座表面确保平整、光滑，及时涂脱模剂，并防止底模污染。⑶ 对于有纵坡的桥梁，台座两端支座位置设三角形锲块，安装后的预埋钢板能够保持水平，并与支座垫石顶面密贴，同时还要考虑张拉时预埋钢板的活动量。⑷ 预制台座间距宽度为 1.8 米宽度，以便吊装模板。台座长度要满足梁片的制作，台座两侧用红油漆标明钢筋间距。3、钢筋棚⑴ 现场钢筋棚用于钢筋、钢绞线等材料存放，满足材料存放、防雨防潮、通风的要求，禁止钢材露天堆放或仅用彩条布等简单覆盖。⑵ 棚内地面用 10cm 厚 C20 砼进行了硬化，有车辆行驶区砼硬化厚度为 15cm，棚内划分为：原材料堆放区、钢筋下料区、加工制作区、半成品堆放区，钢筋要离地20cm 以上。（3）各种原材料、半成品或成品应按其检验状态与结果、使用部位等进行标识。（4）波纹管、锚具、支座等其它材料必须按相关要求建库保管和加工，做到有物必有区，有区必有牌，做好防锈、防腐、防火、防盗工作。4、机械设备严格遵守持证上岗制度，机械操作人员必须熟悉本机的构造、性能及保养规程，熟练掌握机械设备的操作过程。二、 空心板梁预制方案1、模板工程⑴、底模将预...
