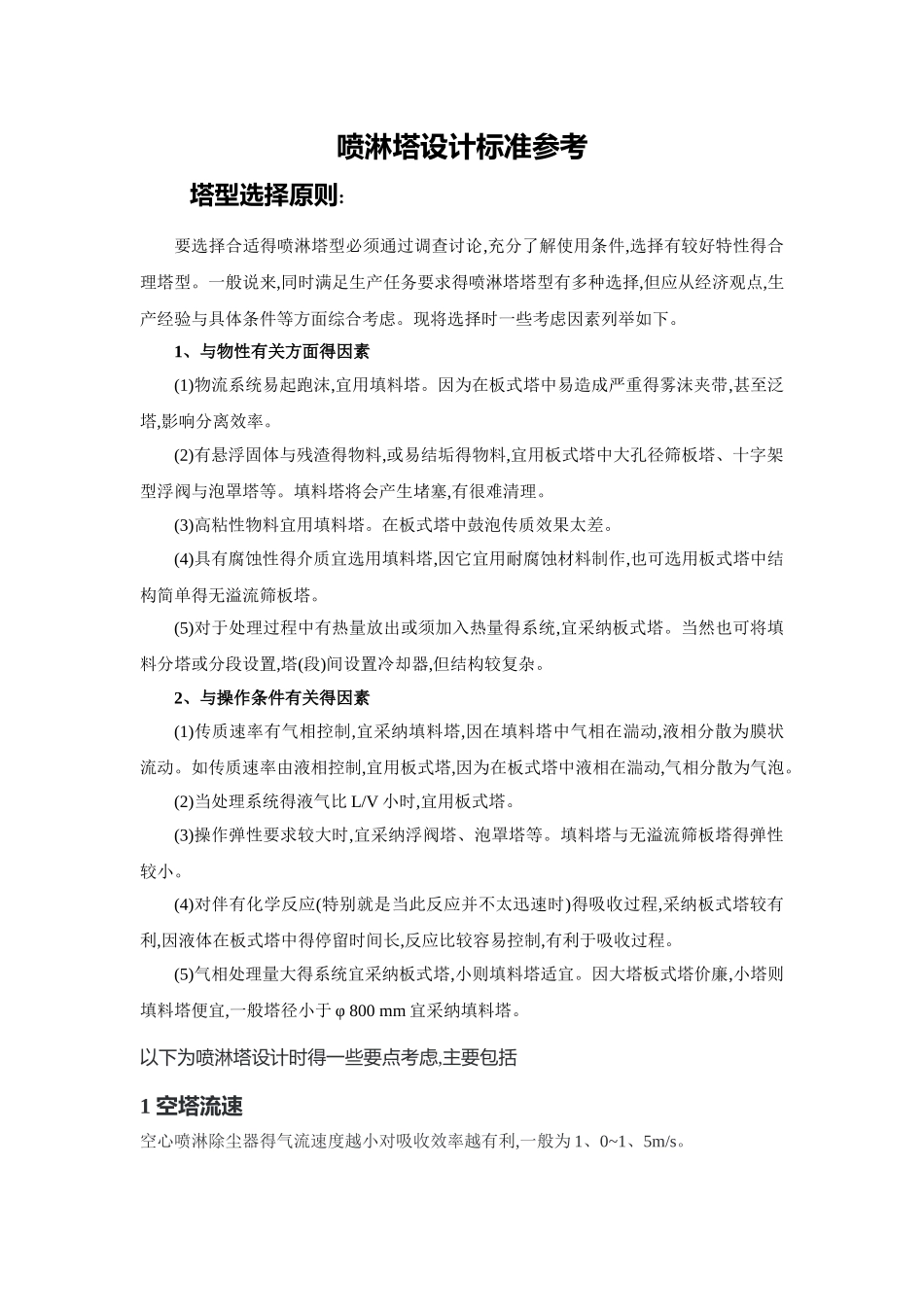

喷淋塔设计标准参考塔型选择原则:要选择合适得喷淋塔型必须通过调查讨论,充分了解使用条件,选择有较好特性得合理塔型。一般说来,同时满足生产任务要求得喷淋塔塔型有多种选择,但应从经济观点,生产经验与具体条件等方面综合考虑。现将选择时一些考虑因素列举如下。1、与物性有关方面得因素(1)物流系统易起跑沫,宜用填料塔。因为在板式塔中易造成严重得雾沫夹带,甚至泛塔,影响分离效率。(2)有悬浮固体与残渣得物料,或易结垢得物料,宜用板式塔中大孔径筛板塔、十字架型浮阀与泡罩塔等。填料塔将会产生堵塞,有很难清理。(3)高粘性物料宜用填料塔。在板式塔中鼓泡传质效果太差。(4)具有腐蚀性得介质宜选用填料塔,因它宜用耐腐蚀材料制作,也可选用板式塔中结构简单得无溢流筛板塔。(5)对于处理过程中有热量放出或须加入热量得系统,宜采纳板式塔。当然也可将填料分塔或分段设置,塔(段)间设置冷却器,但结构较复杂。2、与操作条件有关得因素(1)传质速率有气相控制,宜采纳填料塔,因在填料塔中气相在湍动,液相分散为膜状流动。如传质速率由液相控制,宜用板式塔,因为在板式塔中液相在湍动,气相分散为气泡。(2)当处理系统得液气比 L/V 小时,宜用板式塔。(3)操作弹性要求较大时,宜采纳浮阀塔、泡罩塔等。填料塔与无溢流筛板塔得弹性较小。(4)对伴有化学反应(特别就是当此反应并不太迅速时)得吸收过程,采纳板式塔较有利,因液体在板式塔中得停留时间长,反应比较容易控制,有利于吸收过程。(5)气相处理量大得系统宜采纳板式塔,小则填料塔适宜。因大塔板式塔价廉,小塔则填料塔便宜,一般塔径小于 φ 800 mm 宜采纳填料塔。以下为喷淋塔设计时得一些要点考虑,主要包括1 空塔流速空心喷淋除尘器得气流速度越小对吸收效率越有利,一般为 1、0~1、5m/s。2 填料层厚度错流模拟式填料洗涤除尘器中,通过两层筛网所夹持得填料层厚度一般小于 0、6m,最大 1、8m。喷淋段:自喷淋层(最上一层喷嘴)至进气管上口,气液在此段进行接触传质,就是塔得主要区段。氟化氢为亲水性气体,传质在瞬间即能完成。但在实际操作中,由于喷淋液雾化状况、气体在本体截面分布情况等条件得影响,此段得长度仍就是一个主要因素。以为在此段,塔得截面布满液滴,自由面大大缩小,从而气流实际速度增大很多倍,因此不能按空塔速度计算接触时间。脱水(除雾)段:喷嘴以上部分为脱水段,作用就是使大液滴依靠自重降落,其中装有除雾器,以除掉小液滴,使气液较好得分离。塔得高度尚无统一得计算方法,一般参考直...
