喷管特性实验

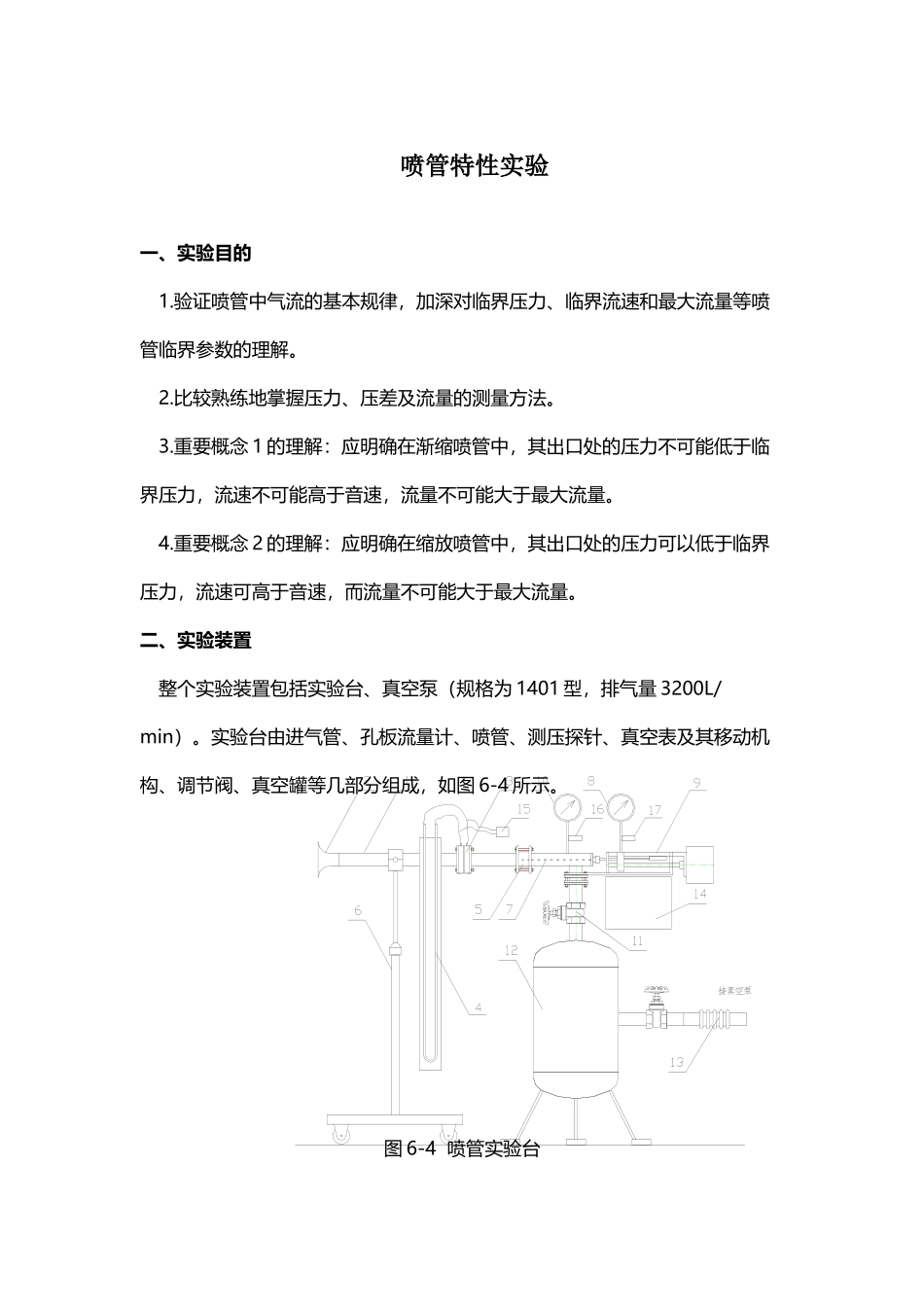

喷管特性实验(7 页)Good is good, but better carries it.精益求精，善益求善。 喷管特性实验一、实验目的1.验证喷管中气流的基本规律，加深对临界压力、临界流速和最大流量等喷管临界参数的理解。2.比较熟练地掌握压力、压差及流量的测量方法。3.重要概念 1 的理解：应明确在渐缩喷管中，其出口处的压力不可能低于临界压力，流速不可能高于音速，流量不可能大于最大流量。4.重要概念 2 的理解：应明确在缩放喷管中，其出口处的压力可以低于临界压力，流速可高于音速，而流量不可能大于最大流量。二、实验装置整个实验装置包括实验台、真空泵（规格为 1401 型，排气量 3200L/min）。实验台由进气管、孔板流量计、喷管、测压探针、真空表及其移动机构、调节阀、真空罐等几部分组成，如图 6-4 所示。 图 6-4 喷管实验台1-进气管；2-空气吸气口；3-孔板流量计；4-U 形管压差计；5-喷管； 6-三轮支架；7- 测压探针； 8-可移动真空表； 9-位移螺杆机构及位移传感器； 10-背压真空表；11-背压用调节阀；12-真空罐；13-软管接头；14-仪表箱；15-差压传感器；16-被压传感器；17-移动压力传感器进气管为 φ57×3.5 无缝钢管，内径 φ50。空气从吸气口入进气管，流过孔板流量计。孔板孔径 φ7，采纳角接环室取压。流量的大小可从 U 形管压差计或微压传感器读出。喷管用有机玻璃制成，配有渐缩喷管和缩放喷管各一只。根据实验的要求，可松开夹持法兰上的固紧螺丝，向左推开进气管的三轮支架，更换所需的喷管。喷管各截面上的压力是由插入喷管内的测压探针（外径φ1.2）连至“可移动真空表”测得，由于喷管是透明的，测压探针上的测压孔（φ0.5）在喷管内的位置可从喷管外部看出，它们的移动通过螺杆机构移动，标尺或位移传感器实现测量读数。喷管的排气管上还装有“背压真空表”，其压力大小用背压调节阀进行调节。真空罐直径 φ400，起稳定压力的作用。罐的底部有排污口，供必要时排除积水和污物之用。为减小震动，真空罐与真空泵之间用软管连接。在实验中必须测量四个变量，即测压孔在喷管内的不同截面位置 X、气流在该截面上的压力 P、背压 Pb、流量 m，这些量可分别用位移指针的位置、可移动真空表、背压真空表以及 U 形管压差计的读数来显示。实验装置特点：1.可方便地装上渐缩喷管或缩放喷管，观察气流沿喷管各截面的压力变化。2.可在各种不同工况下（初压不变，改变背压），观察压力曲线的变化和流量的变化，从...
