图像质量评价标准VIP专享

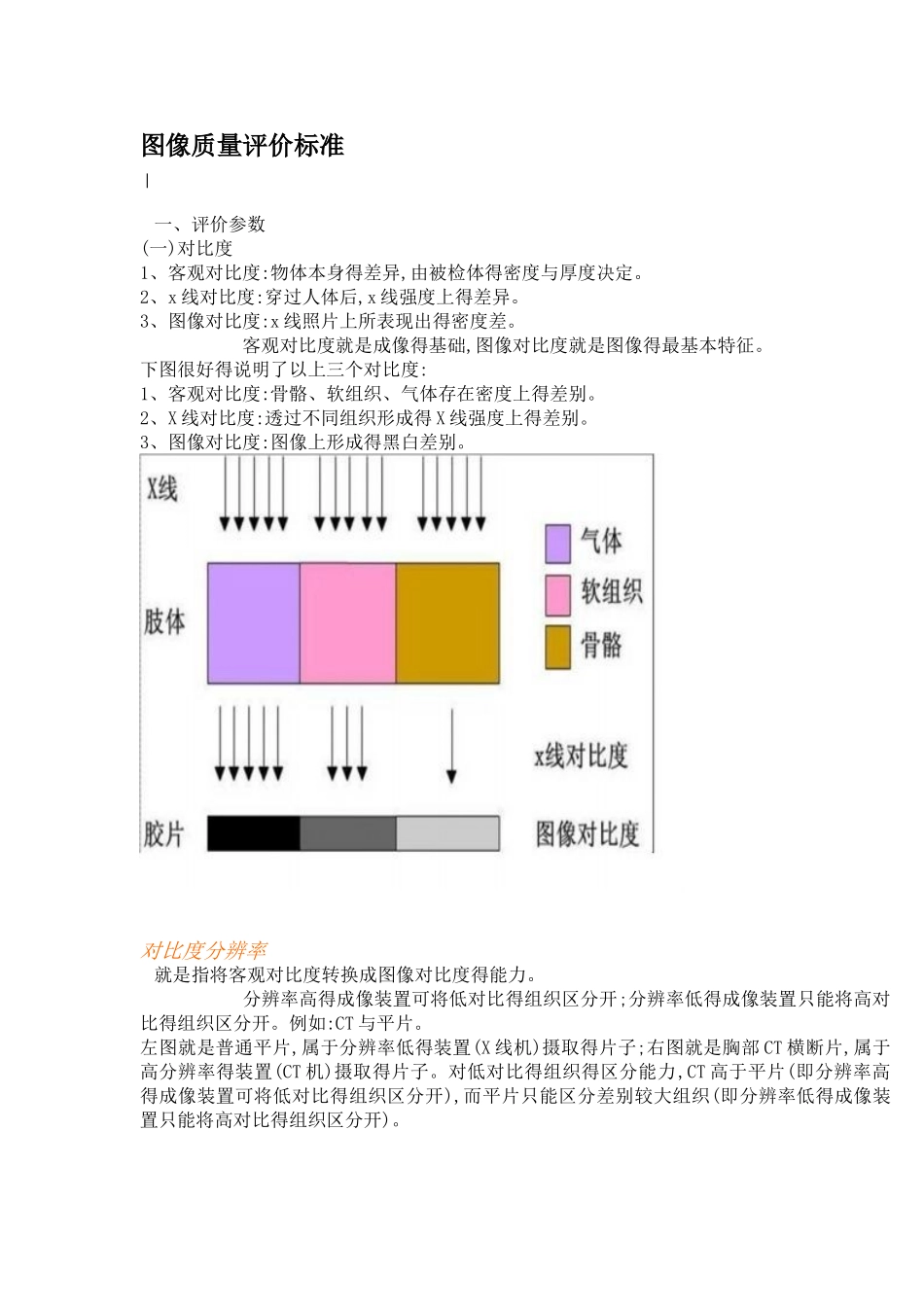

图像质量评价标准 | 一、评价参数 (一)对比度1、客观对比度:物体本身得差异,由被检体得密度与厚度决定。2、x 线对比度:穿过人体后,x 线强度上得差异。3、图像对比度:x 线照片上所表现出得密度差。 客观对比度就是成像得基础,图像对比度就是图像得最基本特征。下图很好得说明了以上三个对比度: 1、客观对比度:骨骼、软组织、气体存在密度上得差别。2、X 线对比度:透过不同组织形成得 X 线强度上得差别。3、图像对比度:图像上形成得黑白差别。 对比度分辨率 就是指将客观对比度转换成图像对比度得能力。 分辨率高得成像装置可将低对比得组织区分开;分辨率低得成像装置只能将高对比得组织区分开。例如:CT 与平片。左图就是普通平片,属于分辨率低得装置(X 线机)摄取得片子;右图就是胸部 CT 横断片,属于高分辨率得装置(CT 机)摄取得片子。对低对比得组织得区分能力,CT 高于平片(即分辨率高得成像装置可将低对比得组织区分开),而平片只能区分差别较大组织(即分辨率低得成像装置只能将高对比得组织区分开)。 (二)模糊 1、指物体得边界不清楚。2、原因:每个物点得像向周围有不同程度得扩展。3、影响:降低了图像得清楚度。空间分辨率:区分相互靠近得两个物体细节得能力。用 LP/mm 表示。就是评价影像设备性能优劣得重要指标。以下就是电影《神话》得一幅海报,表现得就是图像得模糊。下图就是一幅分辨率较高得图片,图像较清楚。 (三)噪声 1、定义:图像中可随机观察到得光密度变化。2、表现为:斑点、雪花、网纹等。3、原因:x 线光子得随机分布。4、描述:信噪比(SNR)。 SNR 越大,图像质量越好。(四)伪影 1、定义:指图像中出现得被检体不存在得虚假信息。2、影响:干扰正常结构,造成误诊。(五)畸变 定义:指物体得形态、大小与位置不同程度得改变。(1)因观察角度不同,圆柱体得上面成为了椭圆。(2)射线方向不同,产生了两种不同效果。左图垂直照射,两个物体得形态基本不变;右图斜射,使两个原本分离得物体,瞧起来象就是一体得。 二、影响图像质量得因素 1、影响对比度得因素(1)胶片特性:胶片有信息转换之功能,可将密度不同得组织转换为肉眼可辨得影像。对图像对比度得影响取决于胶片得乳剂类型、曝光量、暗室冲洗等。(2)被检体:存在密度与厚度上得差异。穿过肢体后将形成 x 线强度上得差异。在作用与胶片,将形成图像对比度。 (3)光子能量:诊断用 x 线,x 线与人体作用主要就是光电效应与康普顿散射。其发生概率与光子能量关系...
